物理选修 3-1 8 带电粒子在电场中的运动一、教学目标（一）知识与技能1．了解带电粒子在电场中的运动——只受电场力，带电粒子做匀变速运动
2．重点掌握初速度与场强方向垂直的带电粒子在电场中的运动(类平抛运动)
3．知道示波管的主要构造和工作原理
（二）过程与方法 培养学生综合运用力学和电学的知识分析解决带电粒子在电场中的运动
（三）情感态度与价值观1．渗透物理学方法的教育：运用理想化方法，突出主要因素，忽略次要因素，不计粒子重力
2．培养学生综合分析问题的能力，体会物理知识的实际应用
二、教学重点、难点重点：带电粒子在电场中的加速和偏转规律 难点：带电粒子在电场中的偏转问题及应用
三、主要讨论的问题：1．带电粒子在电场中的运动情况（平衡、加速和减速）2．带电粒子在电场中的偏转（不计重力，且初速度 v0⊥E，则带电粒子将在电场中做类平抛运动）3．示波管的原理（1）示波器：用来观察电信号随时间变化的电子仪器
其核心部分是示波管（2）示波管的构造：由电子枪、偏转电极和荧光屏组成（如图）
（3）原理：利用了电子的惯性小、荧光物质的荧光特性和人的视觉暂留等，灵敏、直观地显示出电信号随间变化的图线
4 例题分析：【例题1】
如图，在真空中有一对平行金属板，接上电压为u的电池组，在它们之间建立方向水平向右的匀强电场
有一个带电量为+q，质量为m的带电粒子（重力不计）穿过正极板上的小孔进入电场，在电场中被加速，到达负极板时从负极板上正对的小孔穿出
设穿出时速度大小为v，v是多大呢
【例题2】如图所示，带电平行金属板与水平方向成角放置，一质量为m、带电量为-q的粒子能以速度V0垂直电场方向射入电场并沿直线运动，求： （1）场强E的大小和方向； （2）粒子向上运动的最大距离Sm

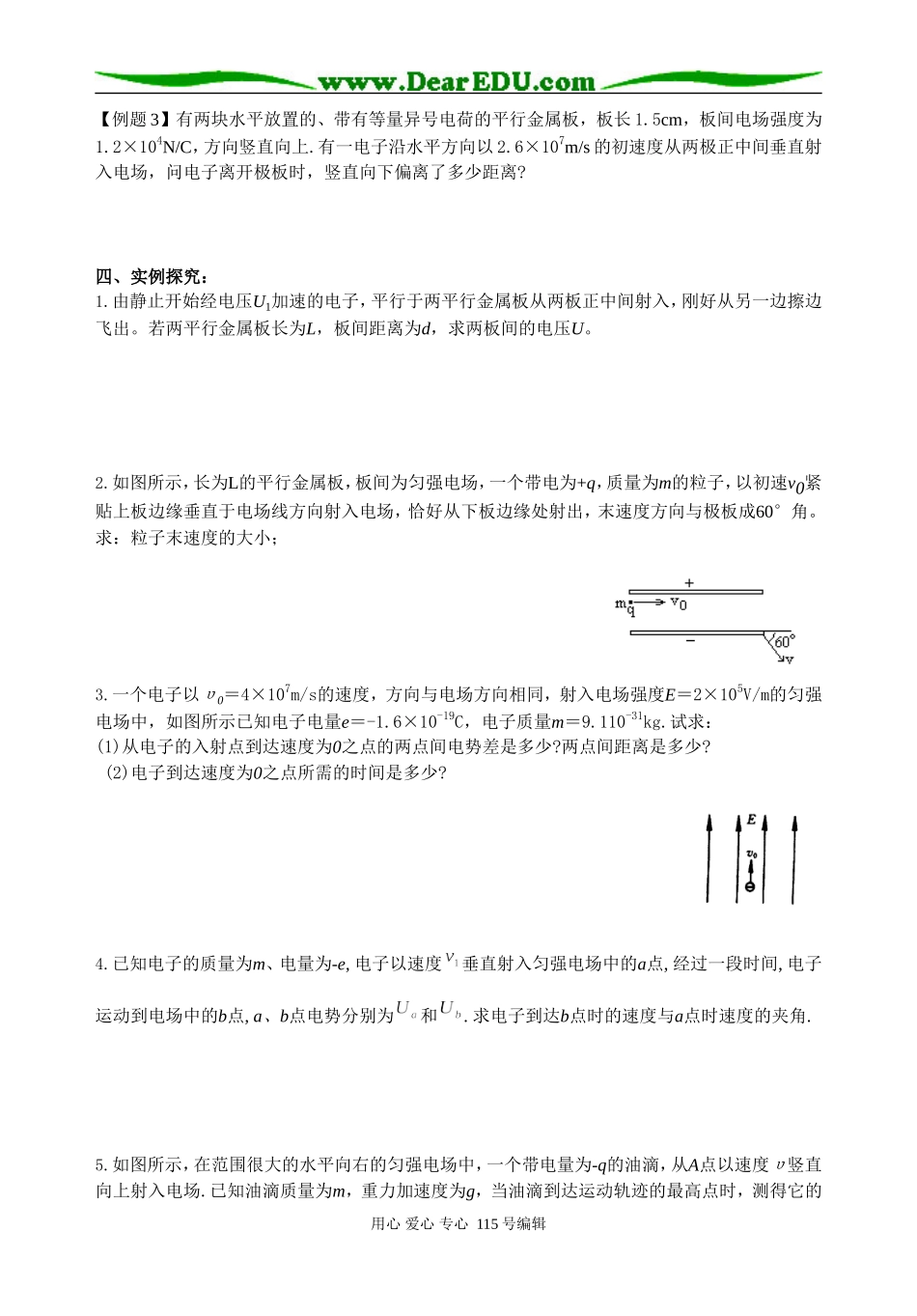

用心 爱心 专心 115 号编辑 【例题 3】有两块水平放置的、带有等量异号电荷的平行金属板，板长 1
