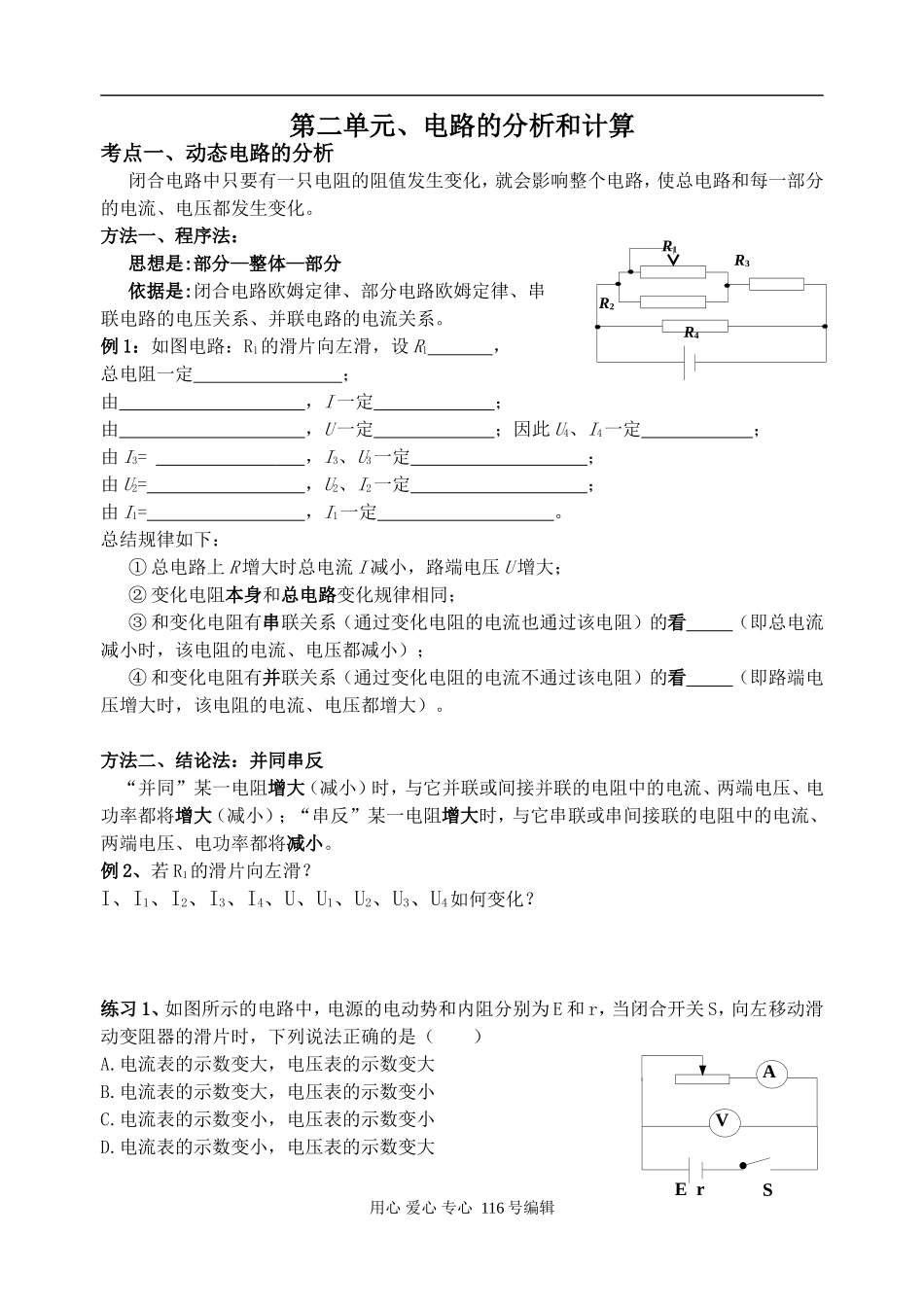

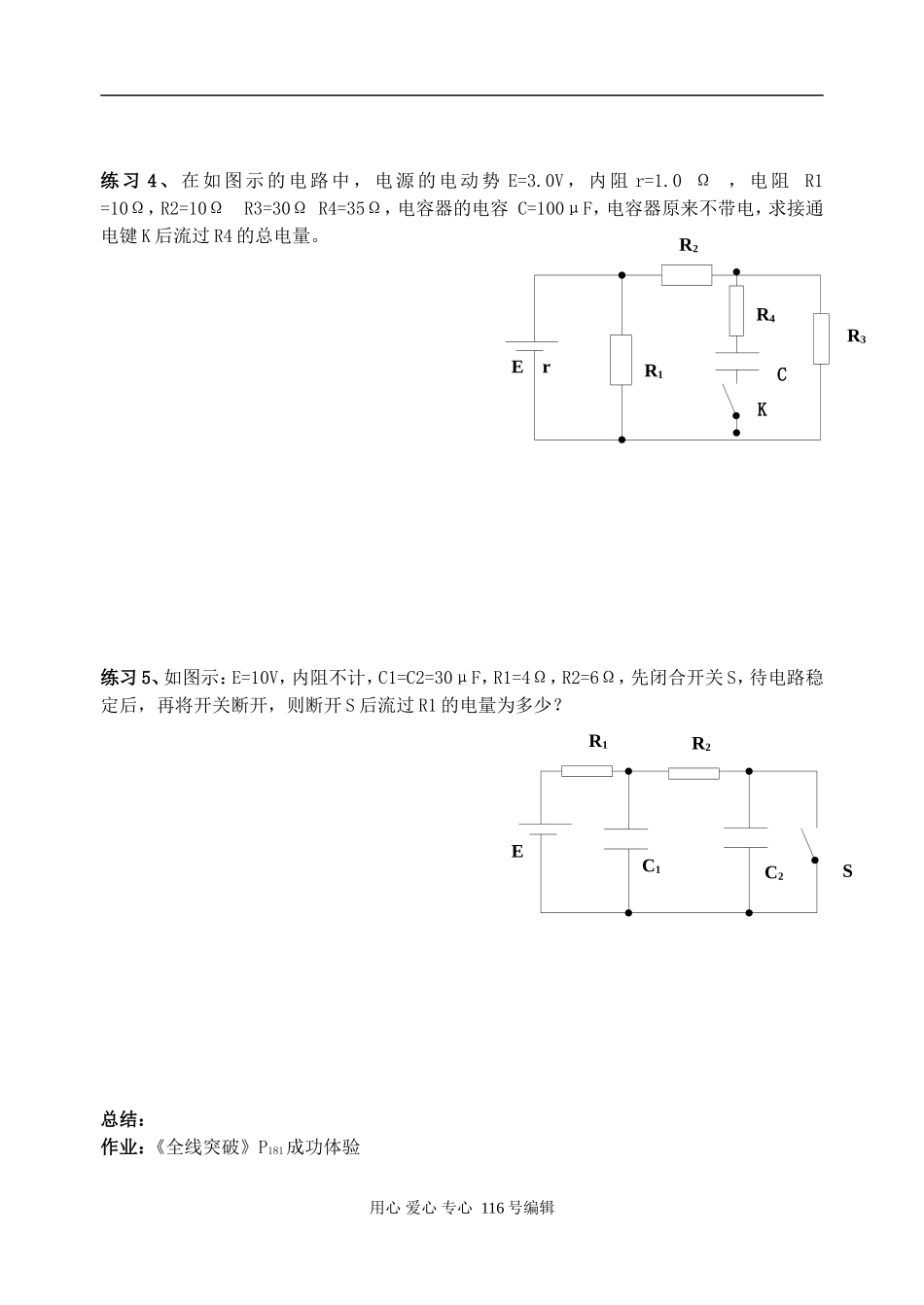

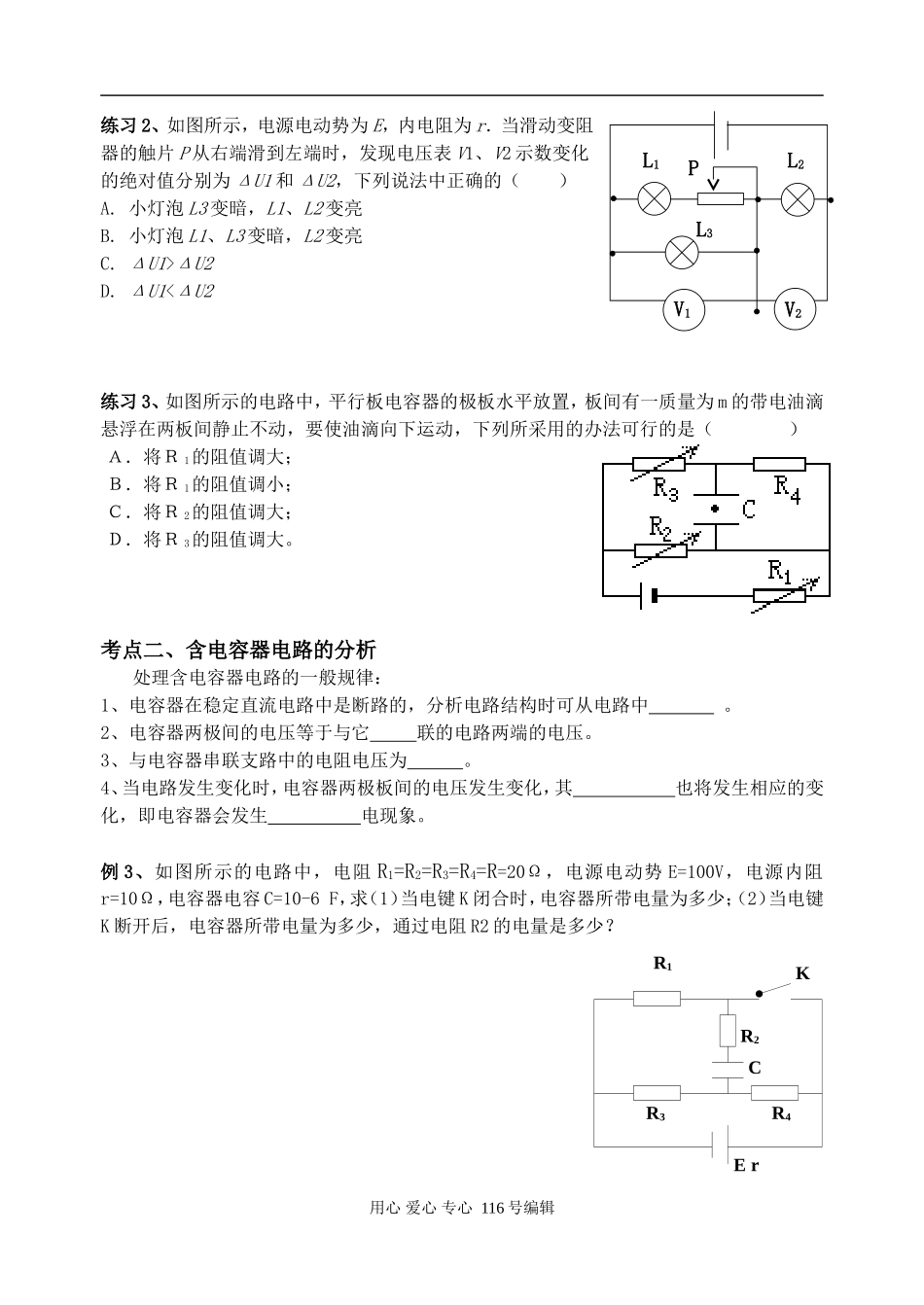

第二单元、电路的分析和计算考点一、动态电路的分析闭合电路中只要有一只电阻的阻值发生变化，就会影响整个电路，使总电路和每一部分的电流、电压都发生变化。方法一、程序法：思想是:部分—整体—部分依据是:闭合电路欧姆定律、部分电路欧姆定律、串联电路的电压关系、并联电路的电流关系。例 1：如图电路：R1的滑片向左滑，设 R1 ，总电阻一定 ；由 ，I 一定 ；由 ，U 一定 ；因此 U4、I4一定 ；由 I3= ，I3、U3一定 ；由 U2= ，U2、I2一定 ；由 I1= ，I1一定 。 总结规律如下：① 总电路上 R 增大时总电流 I 减小，路端电压 U 增大；② 变化电阻本身和总电路变化规律相同；③ 和变化电阻有串联关系（通过变化电阻的电流也通过该电阻）的看 （即总电流减小时，该电阻的电流、电压都减小）；④ 和变化电阻有并联关系（通过变化电阻的电流不通过该电阻）的看 （即路端电压增大时，该电阻的电流、电压都增大）。 方法二、结论法：并同串反 “并同”某一电阻增大（减小）时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大（减小）；“串反”某一电阻增大时，与它串联或串间接联的电阻中的电流、两端电压、电功率都将减小。例 2、若 R1的滑片向左滑？I、I1、I2、I3、I4、U、U1、U2、U3、U4如何变化？练习 1、如图所示的电路中，电源的电动势和内阻分别为 E 和 r，当闭合开关 S，向左移动滑动变阻器的滑片时，下列说法正确的是（ ）A.电流表的示数变大，电压表的示数变大 B.电流表的示数变大，电压表的示数变小 C.电流表的示数变小，电压表的示数变小 D.电流表的示数变小，电压表的示数变大用心 爱心 专心 116 号编辑R2R3R4R1VAE rS练习 2、如图所示，电源电动势为 E，内电阻为 r．当滑动变阻器的触片 P 从右端滑到左端时，发现电压表 V1、V2 示数变化的绝对值分别为 ΔU1 和 ΔU2，下列说法中正确的（ ）A. 小灯泡 L3 变暗，L1、L2 变亮B. 小灯泡 L1、L3 变暗，L2 变亮 C. ΔU1>ΔU2 D. ΔU1<ΔU2练习 3、如图所示的电路中，平行板电容器的极板水平放置，板间有一质量为 m 的带电油滴悬浮在两板间静止不动，要使油滴向下运动，下列所采用的办法可行的是（ ） Ａ．将Ｒ 1的阻值调大； Ｂ．将Ｒ 1的阻值调小； Ｃ．将Ｒ 2的阻值调大； Ｄ．将Ｒ 3的阻值调大。考点二、含电容器电路的分析处理含电容器电路的一般规律：1、电容器在稳定直流电路中...
