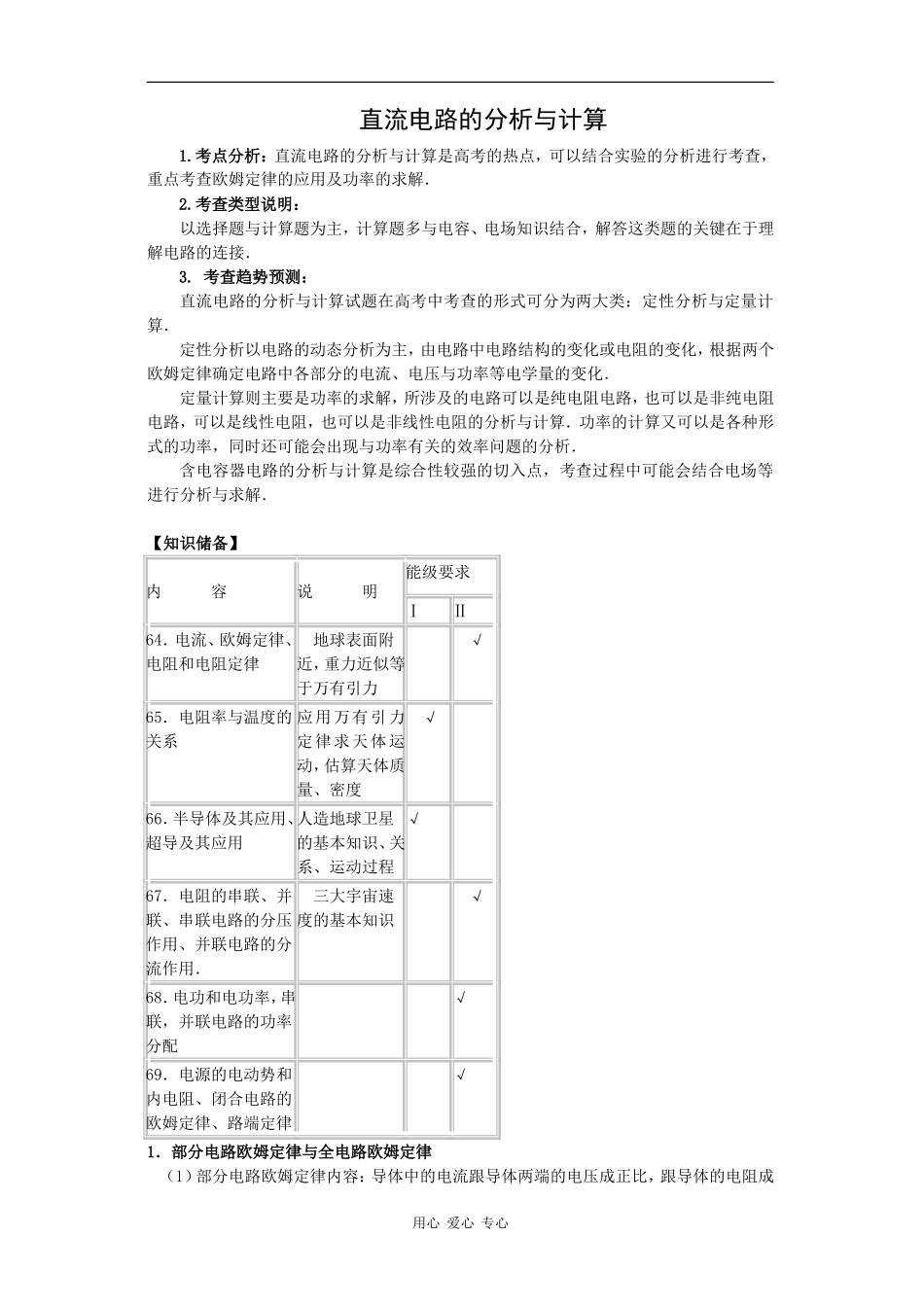

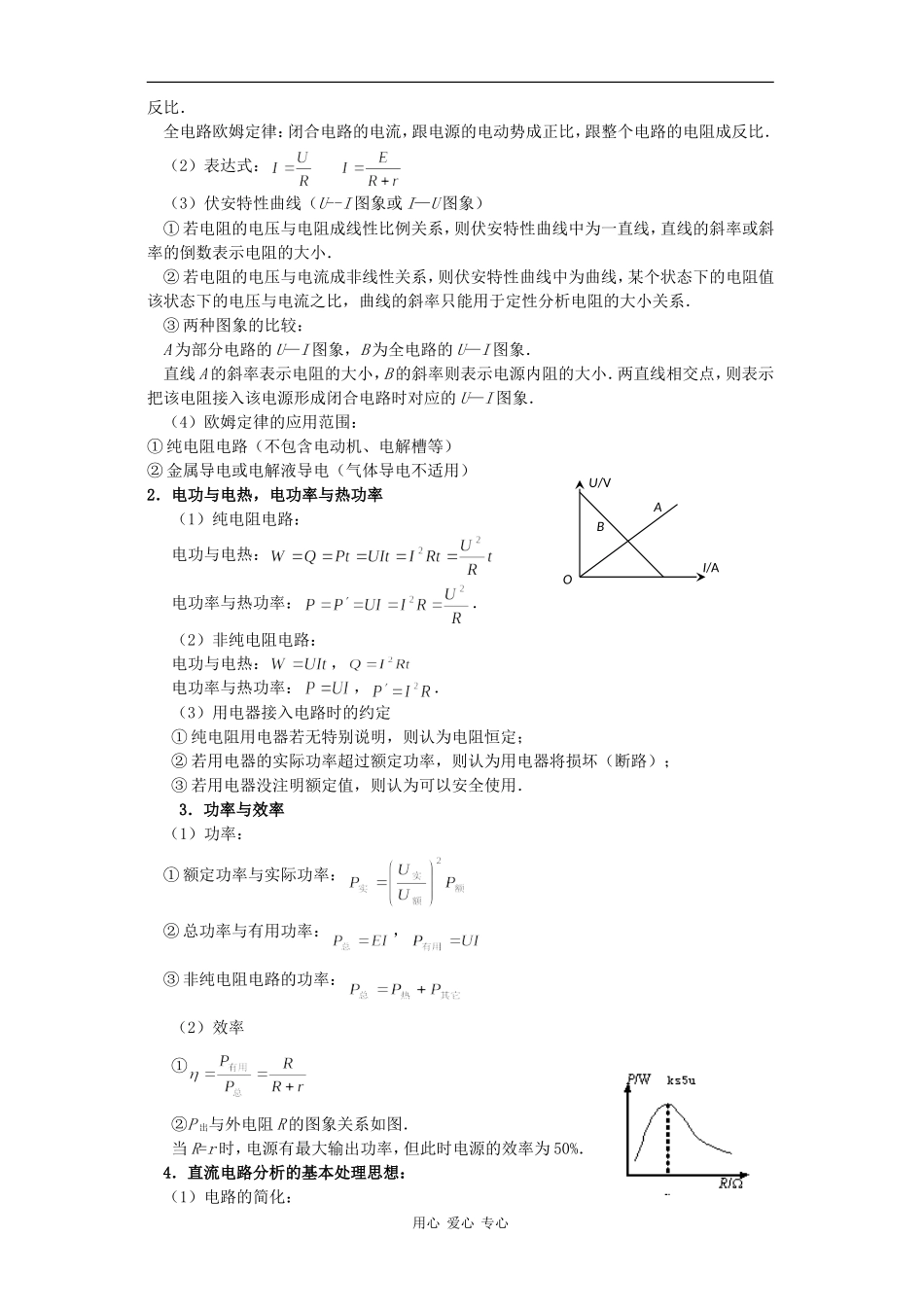

直流电路的分析与计算1.考点分析：直流电路的分析与计算是高考的热点，可以结合实验的分析进行考查，重点考查欧姆定律的应用及功率的求解．www.ks5u.com2.考查类型说明：以选择题与计算题为主，计算题多与电容、电场知识结合，解答这类题的关键在于理解电路的连接．3. 考查趋势预测：直流电路的分析与计算试题在高考中考查的形式可分为两大类：定性分析与定量计算．定性分析以电路的动态分析为主，由电路中电路结构的变化或电阻的变化，根据两个欧姆定律确定电路中各部分的电流、电压与功率等电学量的变化．定量计算则主要是功率的求解，所涉及的电路可以是纯电阻电路，也可以是非纯电阻电路，可以是线性电阻，也可以是非线性电阻的分析与计算．功率的计算又可以是各种形式的功率，同时还可能会出现与功率有关的效率问题的分析．含电容器电路的分析与计算是综合性较强的切入点，考查过程中可能会结合电场等进行分析与求解．【知识储备】内 容说 明能级要求ⅠⅡ64．电流、欧姆定律、电阻和电阻定律 地球表面附近，重力近似等于万有引力 √ 65．电阻率与温度的关系应用万有引力定律求天体运动，估算天体质量、密度 √ 66．半导体及其应用、超导及其应用人造地球卫星的基本知识、关系、运动过程√ 67．电阻的串联、并联、串联电路的分压作用、并联电路的分流作用． 三大宇宙速度的基本知识 √ 68．电功和电功率，串联，并联电路的功率分配√69．电源的电动势和内电阻、闭合电路的欧姆定律、路端定律√1．部分电路欧姆定律与全电路欧姆定律（1）部分电路欧姆定律内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成用心 爱心 专心反比．全电路欧姆定律：闭合电路的电流，跟电源的电动势成正比，跟整个电路的电阻成反比．（2）表达式： （3）伏安特性曲线（U--I 图象或 I—U 图象）① 若电阻的电压与电阻成线性比例关系，则伏安特性曲线中为一直线，直线的斜率或斜率的倒数表示电阻的大小．② 若电阻的电压与电流成非线性关系，则伏安特性曲线中为曲线，某个状态下的电阻值该状态下的电压与电流之比，曲线的斜率只能用于定性分析电阻的大小关系．③ 两种图象的比较：A 为部分电路的 U—I 图象，B 为全电路的 U—I 图象．直线 A 的斜率表示电阻的大小，B 的斜率则表示电源内阻的大小．两直线相交点，则表示把该电阻接入该电源形成闭合电路时对应的 U—I 图象．（4）欧姆定律的应用范围：① 纯电阻电路（不包含电...
