实验十七练习使用示波器考纲解读1
熟悉示波器的功能；2

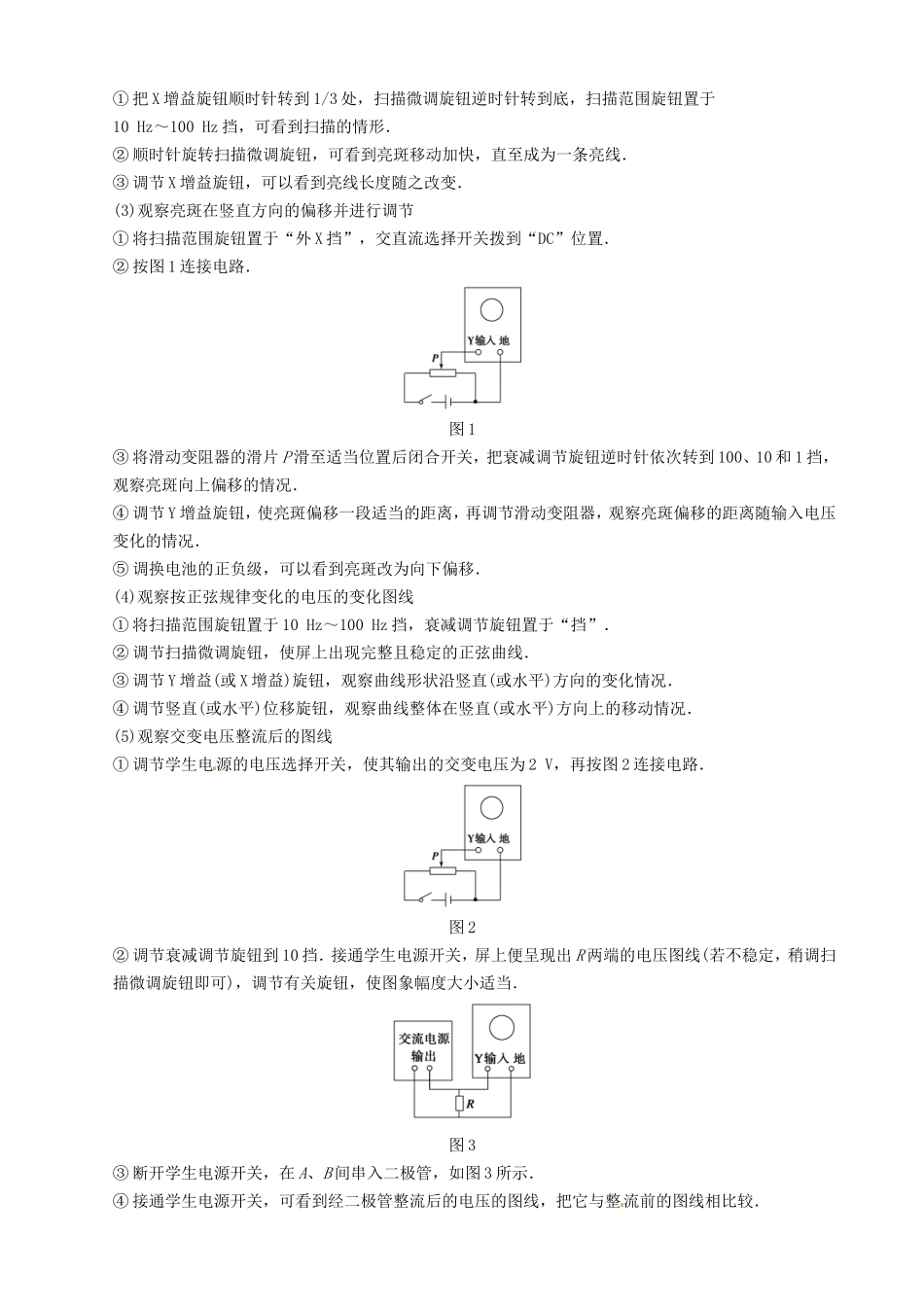

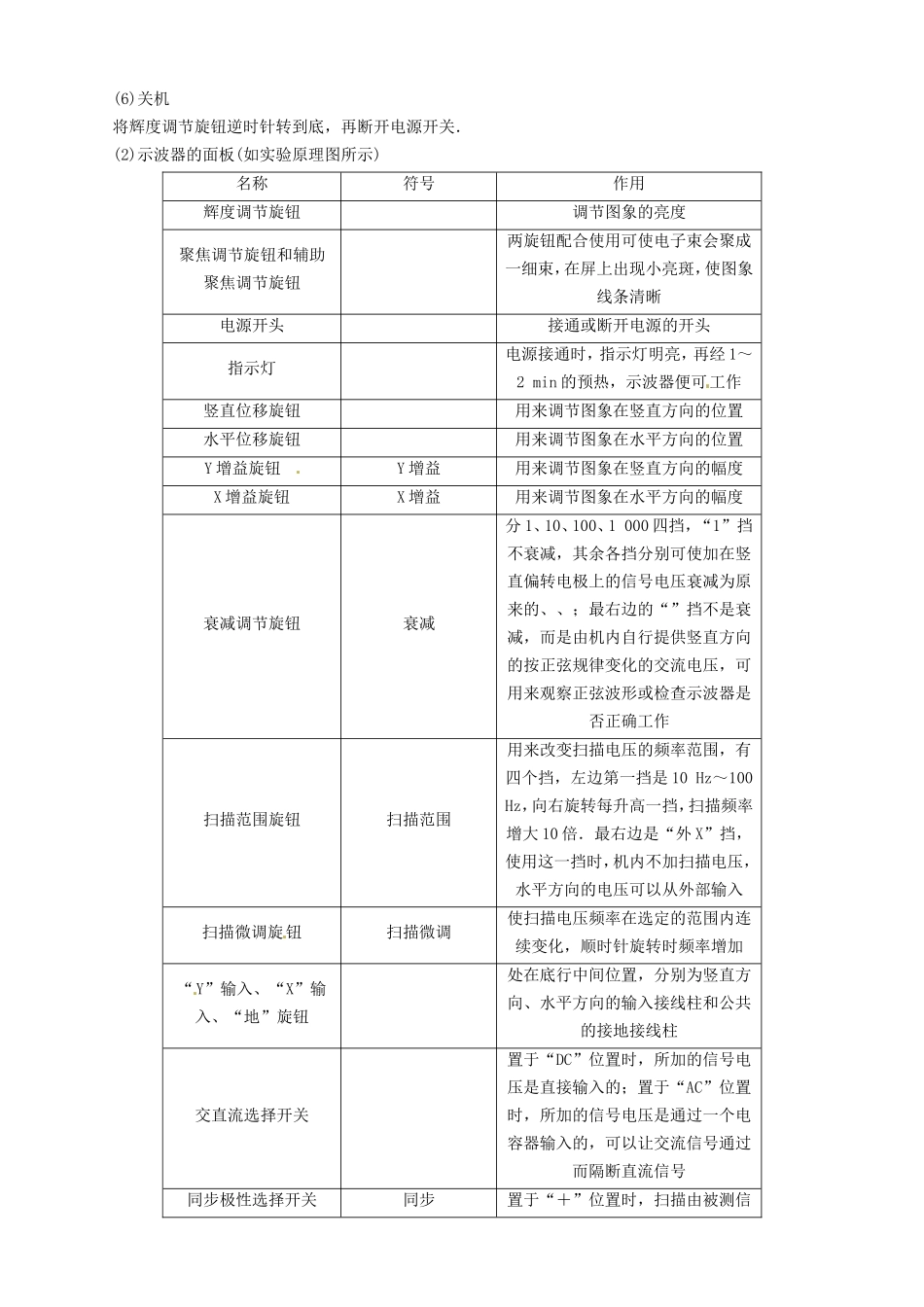

练习使用示波器的方法．基本实验要求1．实验器材J2459型示波器1台；低压电源1个；变阻器1只；电键1只；开关、导线若干．2．实验步骤(1)观察荧光屏上的亮斑并进行调节①先把辉度调节旋钮逆时针转到底，竖直位移旋钮和水平位移旋钮转到中间位置，衰减调节旋钮置于1000挡，扫描范围旋钮置于“外X挡”．②打开电源开关，等一两分钟(预热)后，顺时针旋转辉度调节旋钮，屏上即出现一个亮斑，调节该旋钮，使亮斑的亮度适中．③旋转聚焦调节旋钮和辅助聚焦调节旋钮，观察亮斑的变化情况，并使亮斑最圆、最小．④旋转竖直位移旋钮，观察亮斑上下移动的情况；旋转水平位移旋钮，观察亮斑左右移动的情况．调节这两个旋钮，使亮斑位于荧光屏中心．规律方法总结1．实验原理(1)示波器的原理示波器是一种用途广泛的电子仪器，它能将不可见的电信号变为看得见的光信号在荧光屏上显示出来，以便观察分析．当把信号电压输入示波器时，示波管的荧光屏上就反映出这个电压随时间变化的波形来．示波管主要由电子枪、竖直偏转电极和水平偏转电极组成．两电极都不加偏转电压时，由电子枪产生的高速电子做直线运动，打在荧光屏中心，形成一个亮点．这时如果在水平偏转电极上加上随时间均匀变化的电压，则电子因受偏转电场的作用，打在荧光屏上的亮点便沿水平方向匀速移动．如果再在竖直偏转电极上，加上一随时间变化的信号电压，则亮点在竖直方向上也要发生偏移，偏移的大小与所加信号电压的大小成正比．这样，亮点一方面随着时间的推移在水平方向匀速移动，一方面又正比于信号电压在竖直方向上产生的偏移．于是在荧光屏上便形成一波形曲线，此曲线反映出信号电压随时间变化的规律．(2)观察扫描并进行调节①把X增益旋钮顺时针转到1/3处，扫描微调旋钮逆时针转到底，扫描范围旋钮置于10Hz～100Hz挡，可看到扫描的情形．②顺时针旋转扫描微调旋钮
