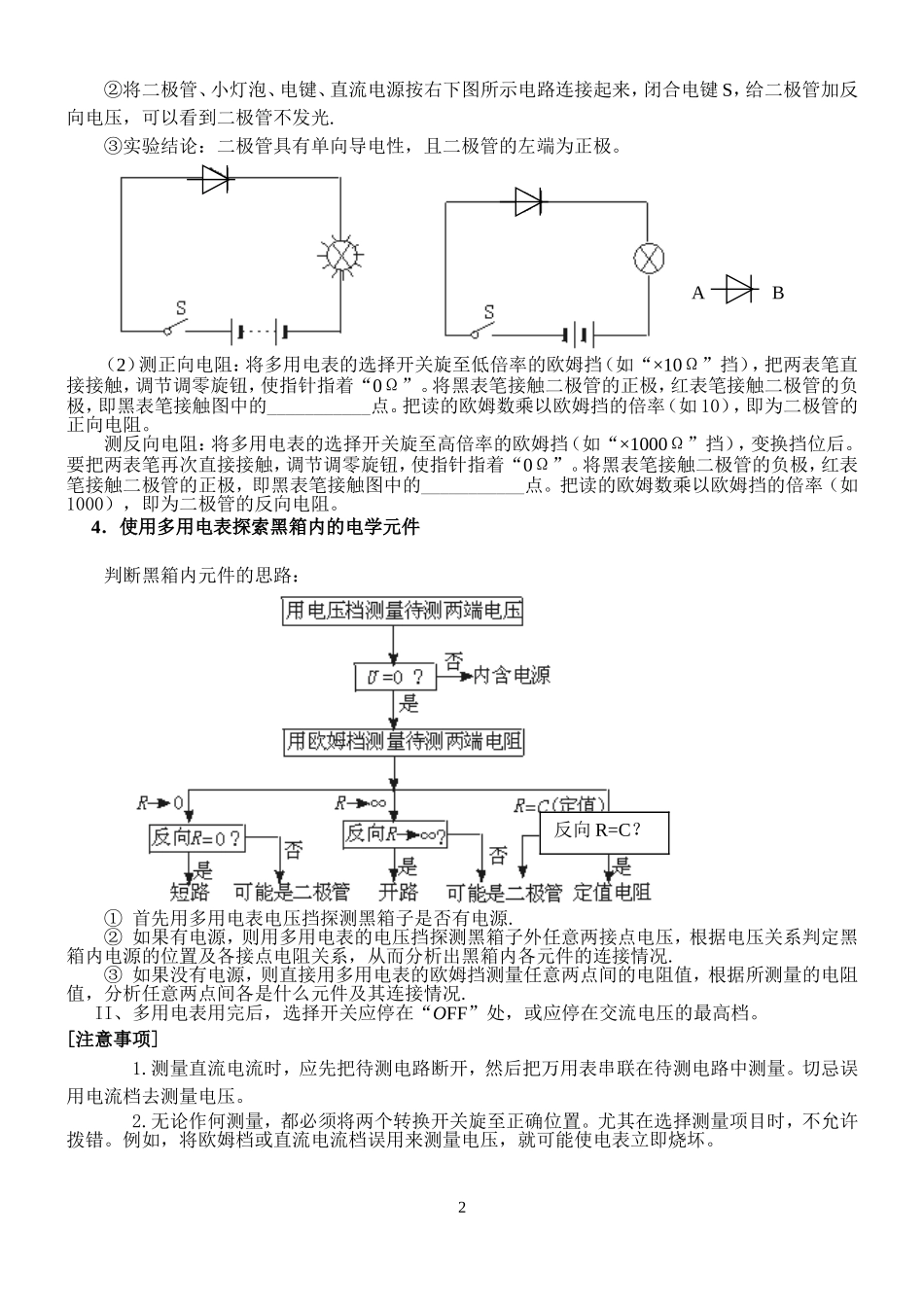

2007-2008 年山东省苍山县第一中学高三第一轮复习物理学案实验 练习使用多用电表[实验目的]了解多用电表的使用方法；初步了解几类基本电学元件的特性；初步学会用多用电表探测黑箱内的电学元件。[实验器材]多用电表、电阻（不同阻值、类型的）多个、二极管、学生电源、小灯泡、干电池、黑箱（带三个接点）、开关、导线。 [多用电表测电阻的原理] 多用电表欧姆挡的内部电路 ，如图所示的虚线方框内是欧姆挡的内部电路，它是由电流表、变阻器和电源与待测电阻 Rx组成的串联电路．当两表笔跨接在待测电阻 Rx上时，电流表显示电流值，而表盘上却把它刻度为电阻值，这样就实现了电流与电阻值的直接转化。其中，红表笔接电表内部电源的负极(电流进端)，黑表笔与电表内部电源的正极相连(电流出端)． [实验步骤]一、熟悉多用表1、多用表能测量电压、电流、电阻等物理量，通过选择开关来选择不同的功能2、电阻档的表盘刻度与电压、电流档的表盘刻度不同（电阻档是左为∞，右为零，而且刻度不均匀）3、红、黑表笔分别插入多用表的“＋”和“－”插孔中二、操作步骤：I、使用前应先进行机械调零，用小螺丝刀轻旋调零螺丝，使指针指左端零刻线。1．用多用电表测量小灯泡的电压用直流电源对小灯泡正常供电。将多用电表的选择开关旋至_______电压挡，其量程应_______小灯泡的两端电压的估计值。用两表笔分别接触灯泡两端的接线柱，红表笔接触点的电势应比黑表笔__________，红表笔应接图中的__________点，根据表盘上相关量程的直流电压标度读数，这就是小灯泡两端的电压。2．用多用电表测量通过小灯泡的电流在用直流电源对小灯泡正常供电的情况下，断开电路开关，把小灯泡的一个接线柱上的导线卸开。将多用电表的选择开关旋至_______挡，其量程应_________小灯泡的两端电流的估计值。把多用电表__________在刚才卸开的电路中，电流应从___________流入电表。黑表笔应接图中的__________点。闭合开关，根据表盘上相关量程的直流电流标度读数，这就是小灯泡两端的电流。3．用多用电表测量二极管的正反向电阻（1）判断二极管的单向导电性①将二极管、小灯泡、电键、直流电源按左下图所示电路连接起来，闭合电键 S，给二极管加正向电压，可以看到小灯泡正常发光.1abEsc②将二极管、小灯泡、电键、直流电源按右下图所示电路连接起来，闭合电键 S，给二极管加反向电压，可以看到二极管不发光.③实验结论：二极管具有单向导电性，且二极管的左端为正极。（2）...
