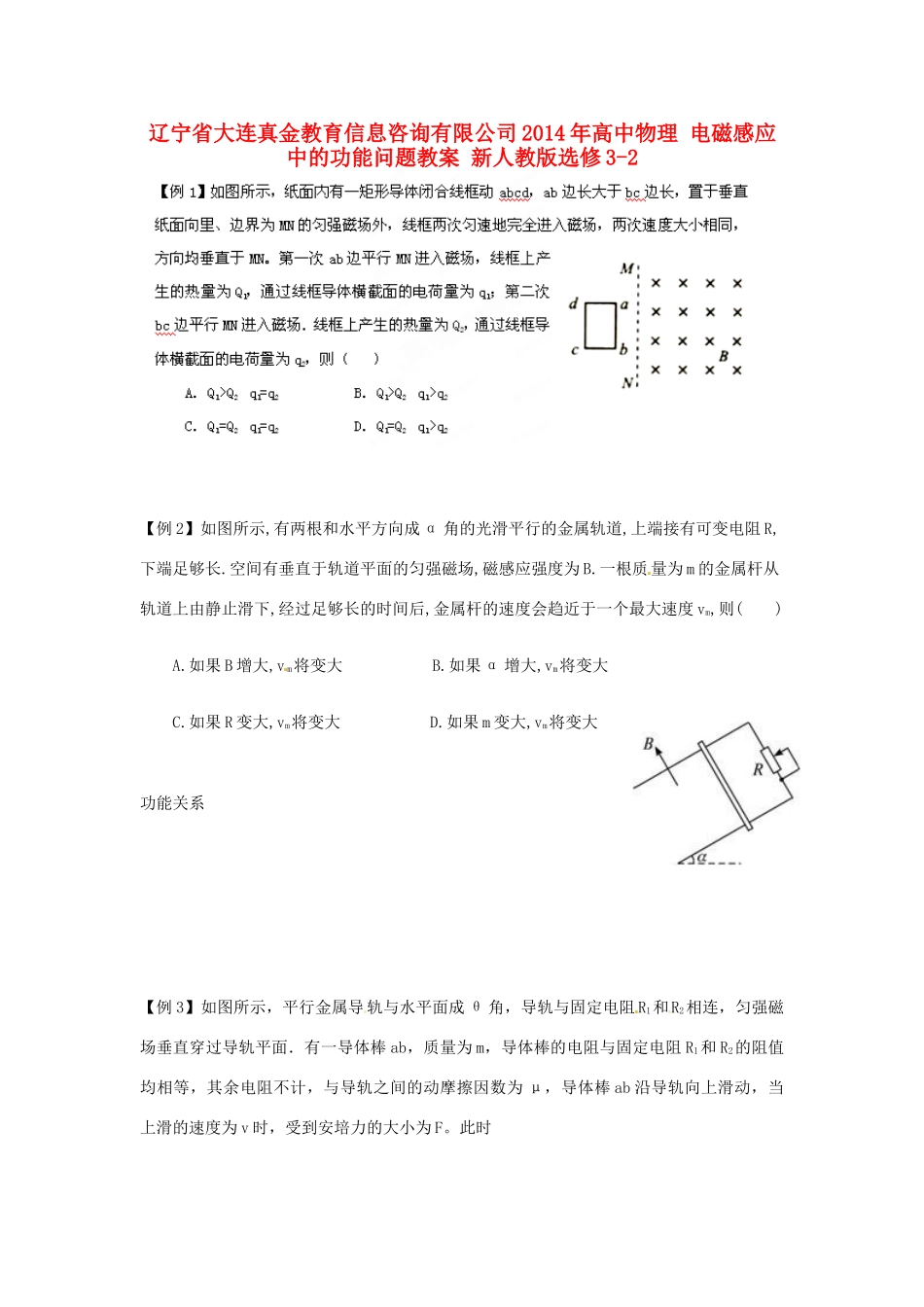

辽宁省大连真金教育信息咨询有限公司 2014 年高中物理 电磁感应中的功能问题教案 新人教版选修 3-2【例 2】如图所示,有两根和水平方向成 α 角的光滑平行的金属轨道,上端接有可变电阻 R,下端足够长.空间有垂直于轨道平面的匀强磁场,磁感应强度为 B.一根质量为 m 的金属杆从轨道上由静止滑下,经过足够长的时间后,金属杆的速度会趋近于一个最大速度 vm,则( ) A.如果 B 增大,v m将变大 B.如果 α 增大,vm将变大 C.如果 R 变大,vm将变大 D.如果 m 变大,vm将变大功能关系【例 3】如图所示，平行金属导 轨与水平面成 θ 角，导轨与固定电阻 R1和R2相连，匀强磁场垂直穿过导轨平面．有一导体棒 ab，质量为 m，导体棒的电阻与固定电阻 R1和 R2的阻值均相等，其余电阻不计，与导轨之间的动摩擦因数为 μ，导体棒 ab 沿导轨向上滑动，当上滑的速度为 v 时，受到安培力的大小为 F。此时A．电阻 R1消耗的热功率为 Fv/3B．电阻 R2消耗的热功率为 Fv/6C．整个装置因摩擦而消耗的热功率为 μmgvcosθD．整个装置消耗的机械功率为(F＋mgsinθ＋μmgcosθ)v【例 4】两根足够长的光滑导轨竖直放置，间距为 L,底端接阻值为 R 的电阻。将质量为 m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为 B 的匀强磁场垂直，如图所示。除电阻 R 外其余电阻不计。现将金属棒从弹簧原长位置由静止释放，则( )A.释放瞬间金属棒的加速度等于重力加 速度 gB.金属棒向下运动时，流过电阻 R 的电流方向为 a→bC.金属棒的速度为 v 时，所受的按培力大小为 F=D.电阻 R 上产生的总热量等于金属棒重力势能的减少【例 5】如图所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为 d，其右端接有阻值为 R 的电阻，整个装置处在竖直向上磁感应强度大小为 B 的匀强磁场中。一质量为 m（质量分布均匀）的导体杆 ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为 μ。现杆在水平向左、垂直于杆的恒力 F作用下从静止开始沿导轨运动距离 l 时，速度恰好达到最大（运动过程中杆始终与导轨保持垂直）。设杆接入电路的电阻为 r，导轨电阻不计，重力加速度大小为 g。则此过程（ ）A．杆的速度最大值为 B．流过电阻 R 的电量为 C．恒力 F 做的功与摩擦力做的功之和等于杆动能的变化量D．恒力 F 做的功与安培力做的功之和大于杆动能...
