行人通道安全防护棚施工方案

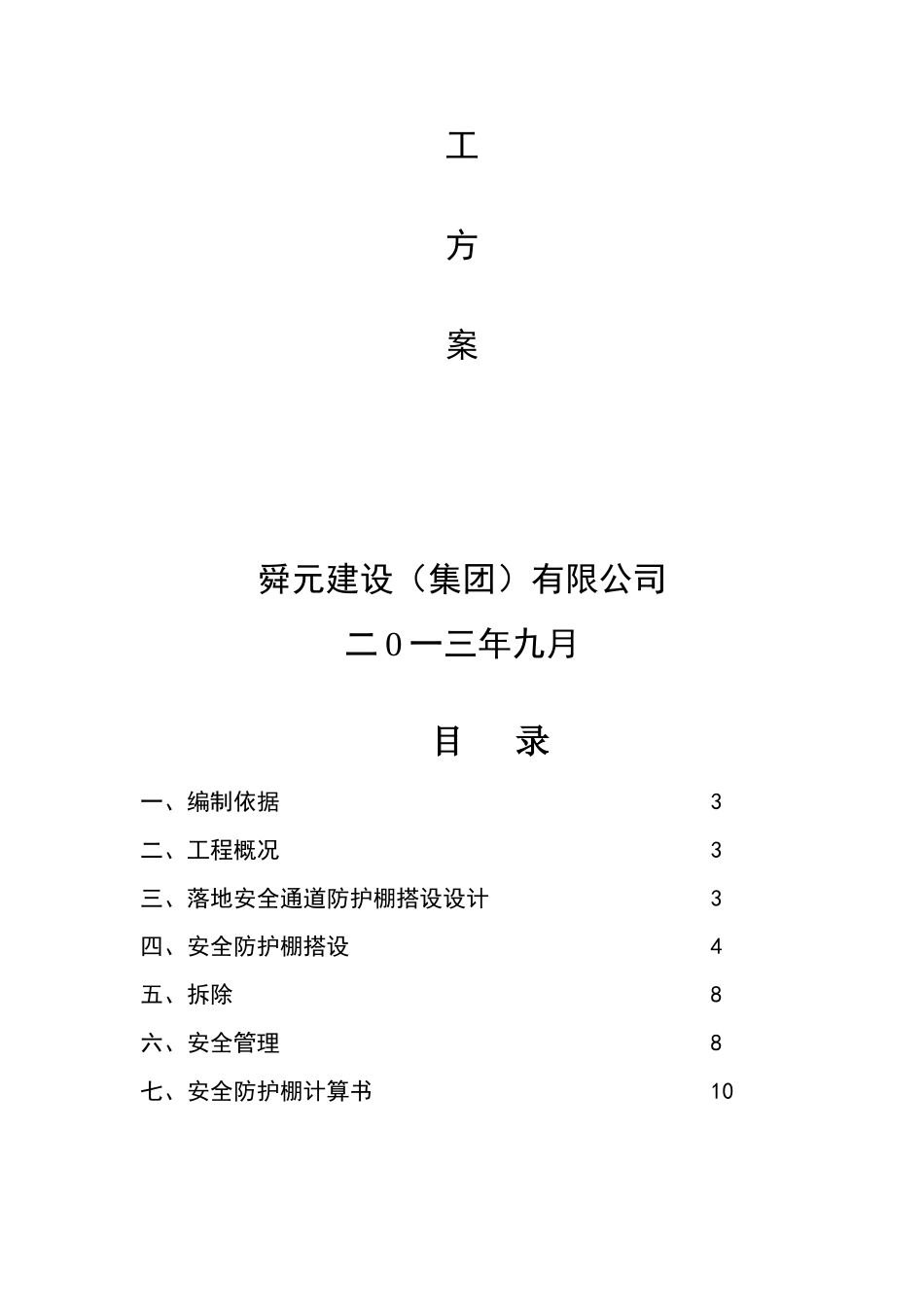

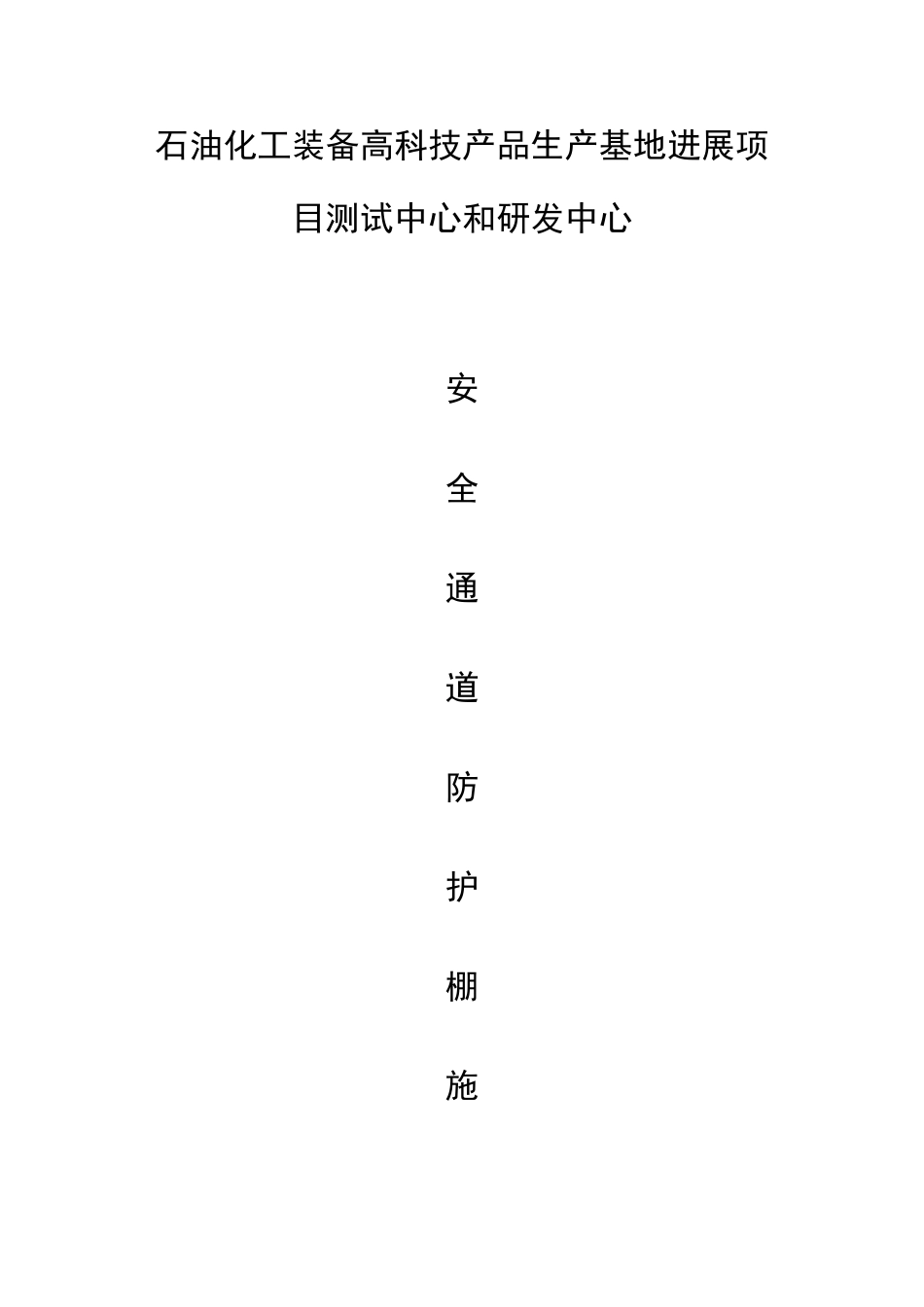

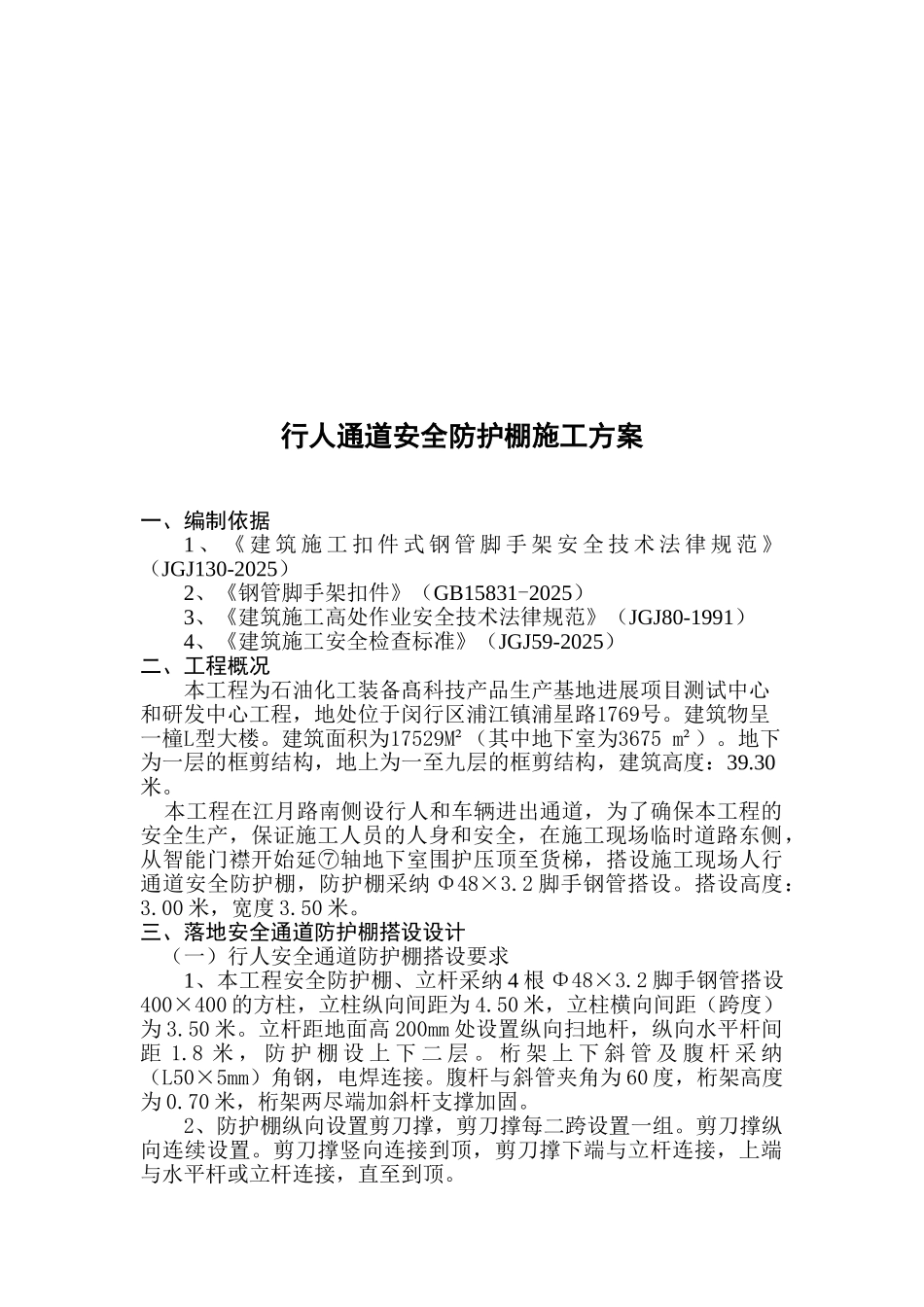

石油化工装备高科技产品生产基地进展项目测试中心和研发中心安全通道防护棚施工方案舜元建设（集团）有限公司二 0 一三年九月 目 录一、编制依据 3二、工程概况 3三、落地安全通道防护棚搭设设计 3四、安全防护棚搭设 4五、拆除 8六、安全管理 8七、安全防护棚计算书 10行人通道安全防护棚施工方案一、编制依据1 、 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规 范 》（JGJ130-2025）2、《钢管脚手架扣件》（GB15831-2025）3、《建筑施工高处作业安全技术法律规范》（JGJ80-1991）4、《建筑施工安全检查标准》（JGJ59-2025）二、工程概况本工程为石油化工装备髙科技产品生产基地进展项目测试中心和研发中心工程，地处位于闵行区浦江镇浦星路1769号。建筑物呈一橦L型大楼。建筑面积为17529M²（其中地下室为3675 m²）。地下为一层的框剪结构，地上为一至九层的框剪结构，建筑高度：39.30米。 本工程在江月路南侧设行人和车辆进出通道，为了确保本工程的安全生产，保证施工人员的人身和安全，在施工现场临时道路东侧，从智能门襟开始延⑦轴地下室围护压顶至货梯，搭设施工现场人行通道安全防护棚，防护棚采纳 Φ48×3.2 脚手钢管搭设。搭设高度：3.00 米，宽度 3.50 米。三、落地安全通道防护棚搭设设计（一）行人安全通道防护棚搭设要求1、本工程安全防护棚、立杆采纳 4 根 Φ48×3.2 脚手钢管搭设400×400 的方柱，立柱纵向间距为 4.50 米，立柱横向间距（跨度）为 3.50 米。立杆距地面高 200mm 处设置纵向扫地杆，纵向水平杆间距 1.8 米 ， 防 护 棚 设 上 下 二 层 。 桁 架 上 下 斜 管 及 腹 杆 采 纳（L50×5mm）角钢，电焊连接。腹杆与斜管夹角为 60 度，桁架高度为 0.70 米，桁架两尽端加斜杆支撑加固。2、防护棚纵向设置剪刀撑，剪刀撑每二跨设置一组。剪刀撑纵向连续设置。剪刀撑竖向连接到顶，剪刀撑下端与立杆连接，上端与水平杆或立杆连接，直至到顶。3、防护棚檩条采纳 Φ48×3.2 脚手架钢管搭设，檩条间距为0.30 米，上下 2 层，二层间距为 0.7 米，上下均满铺竹片笆，竹片笆下满铺密目绿网封闭严密。竹片笆四周采纳 18#铅丝双股与檩条绑扎牢固。4、安全通道防护棚上部四周采纳 1 米防护竹笆板封闭隔离围护。四、安全防护棚搭设（一）施工准备1、材料准备脚手架钢管采纳现行国家标准《建筑施工扣件式钢管脚手架安全技...
