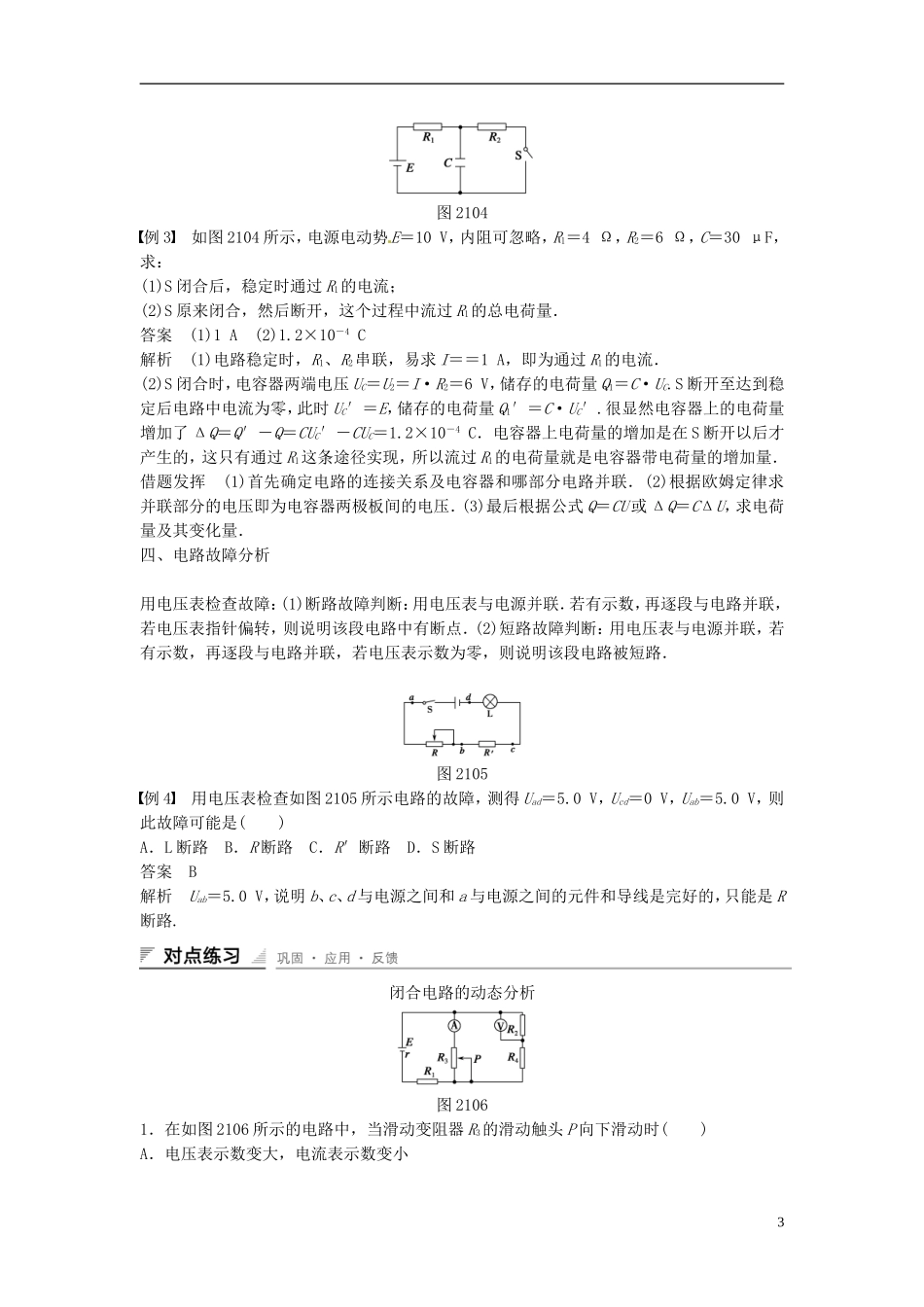

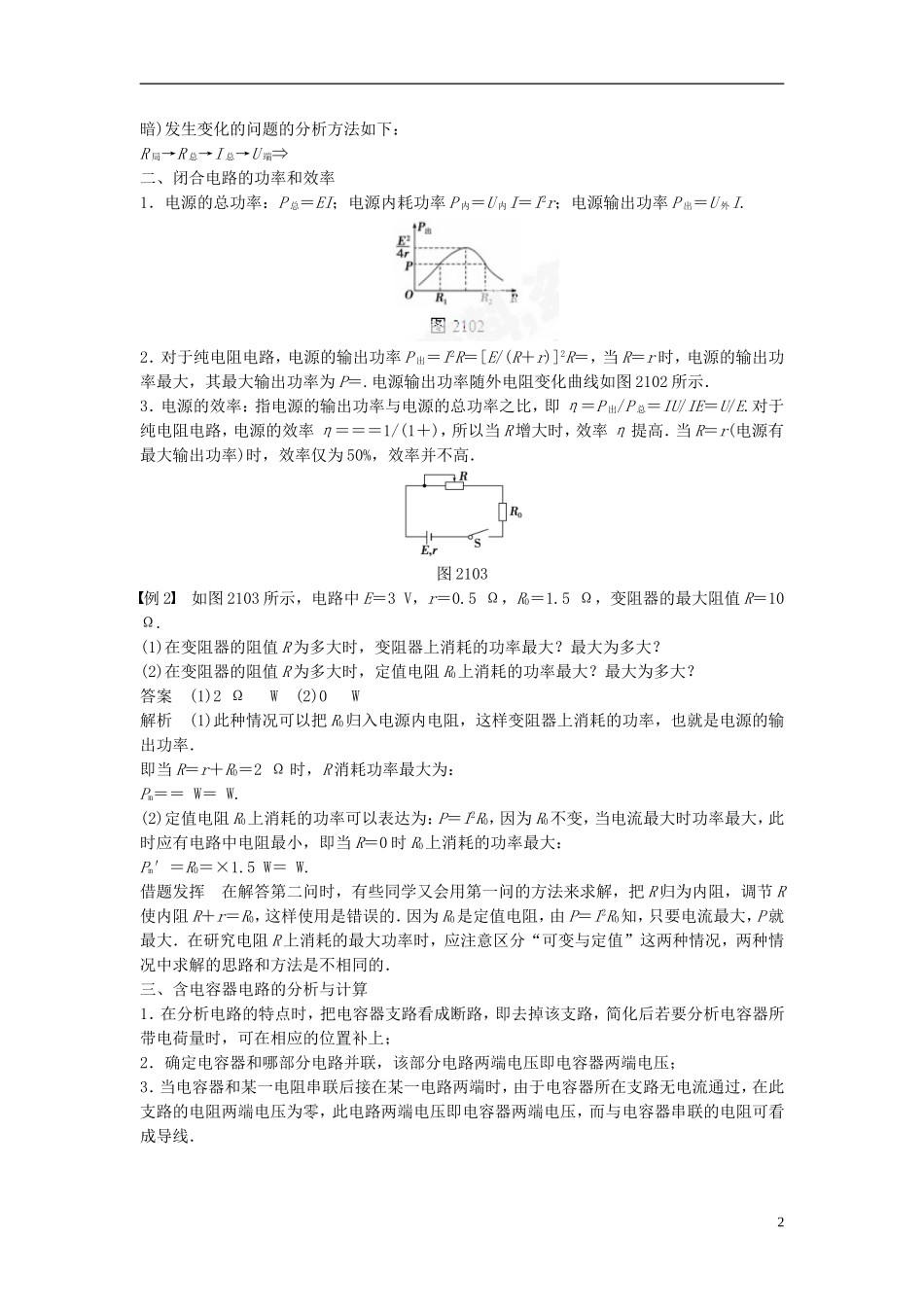

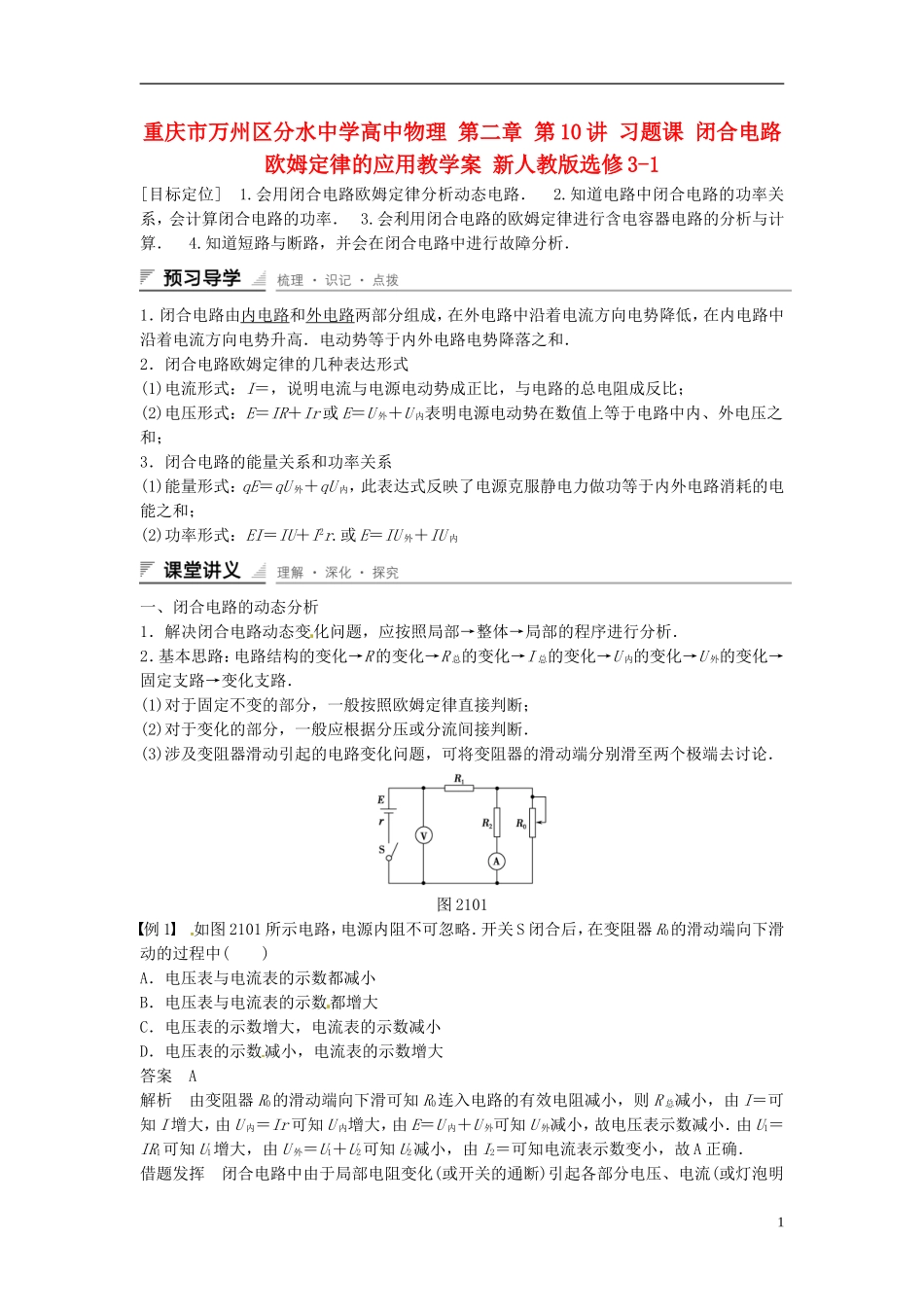

重庆市万州区分水中学高中物理 第二章 第 10 讲 习题课 闭合电路欧姆定律的应用教学案 新人教版选修 3-1[目标定位] 1.会用闭合电路欧姆定律分析动态电路． 2.知道电路中闭合电路的功率关系，会计算闭合电路的功率． 3.会利用闭合电路的欧姆定律进行含电容器电路的分析与计算． 4.知道短路与断路，并会在闭合电路中进行故障分析．1．闭合电路由内电路和外电路两部分组成，在外电路中沿着电流方向电势降低，在内电路中沿着电流方向电势升高．电动势等于内外电路电势降落之和．2．闭合电路欧姆定律的几种表达形式(1)电流形式：I＝，说明电流与电源电动势成正比，与电路的总电阻成反比；(2)电压形式：E＝IR＋Ir 或 E＝U 外＋U 内表明电源电动势在数值上等于电路中内、外电压之和；3．闭合电路的能量关系和功率关系(1)能量形式：qE＝qU 外＋qU 内，此表达式反映了电源克服静电力做功等于内外电路消耗的电能之和；(2)功率形式：EI＝IU＋I2r.或 E＝IU 外＋IU 内一、闭合电路的动态分析1．解决闭合电路动态变化问题，应按照局部→整体→局部的程序进行分析．2．基本思路：电路结构的变化→R 的变化→R 总的变化→I 总的变化→U 内的变化→U 外的变化→固定支路→变化支路．(1)对于固定不变的部分，一般按照欧姆定律直接判断；(2)对于变化的部分，一般应根据分压或分流间接判断．(3)涉及变阻器滑动引起的电路变化问题，可将变阻器的滑动端分别滑至两个极端去讨论．图 2101例 1 如图 2101 所示电路，电源内阻不可忽略．开关 S 闭合后，在变阻器 R0的滑动端向下滑动的过程中( )A．电压表与电流表的示数都减小B．电压表与电流表的示数都增大C．电压表的示数增大，电流表的示数减小D．电压表的示数减小，电流表的示数增大答案 A解析 由变阻器 R0的滑动端向下滑可知 R0连入电路的有效电阻减小，则 R 总减小，由 I＝可知 I 增大，由 U 内＝Ir 可知 U 内增大，由 E＝U 内＋U 外可知 U 外减小，故电压表示数减小．由 U1＝IR1可知 U1增大，由 U 外＝U1＋U2可知 U2减小，由 I2＝可知电流表示数变小，故 A 正确．借题发挥 闭合电路中由于局部电阻变化(或开关的通断)引起各部分电压、电流(或灯泡明1暗)发生变化的问题的分析方法如下：R 局→R 总→I 总→U 端⇒二、闭合电路的功率和效率1．电源的总功率：P 总＝EI；电源内耗功率 P 内＝U 内I＝I2r；电源输出功率 P 出＝U 外I.2．对于纯电阻电...
