重庆市万州区分水中学高中物理 第二章 第12讲 实验 练习使用多用电表教学案 新人教版选修3-1

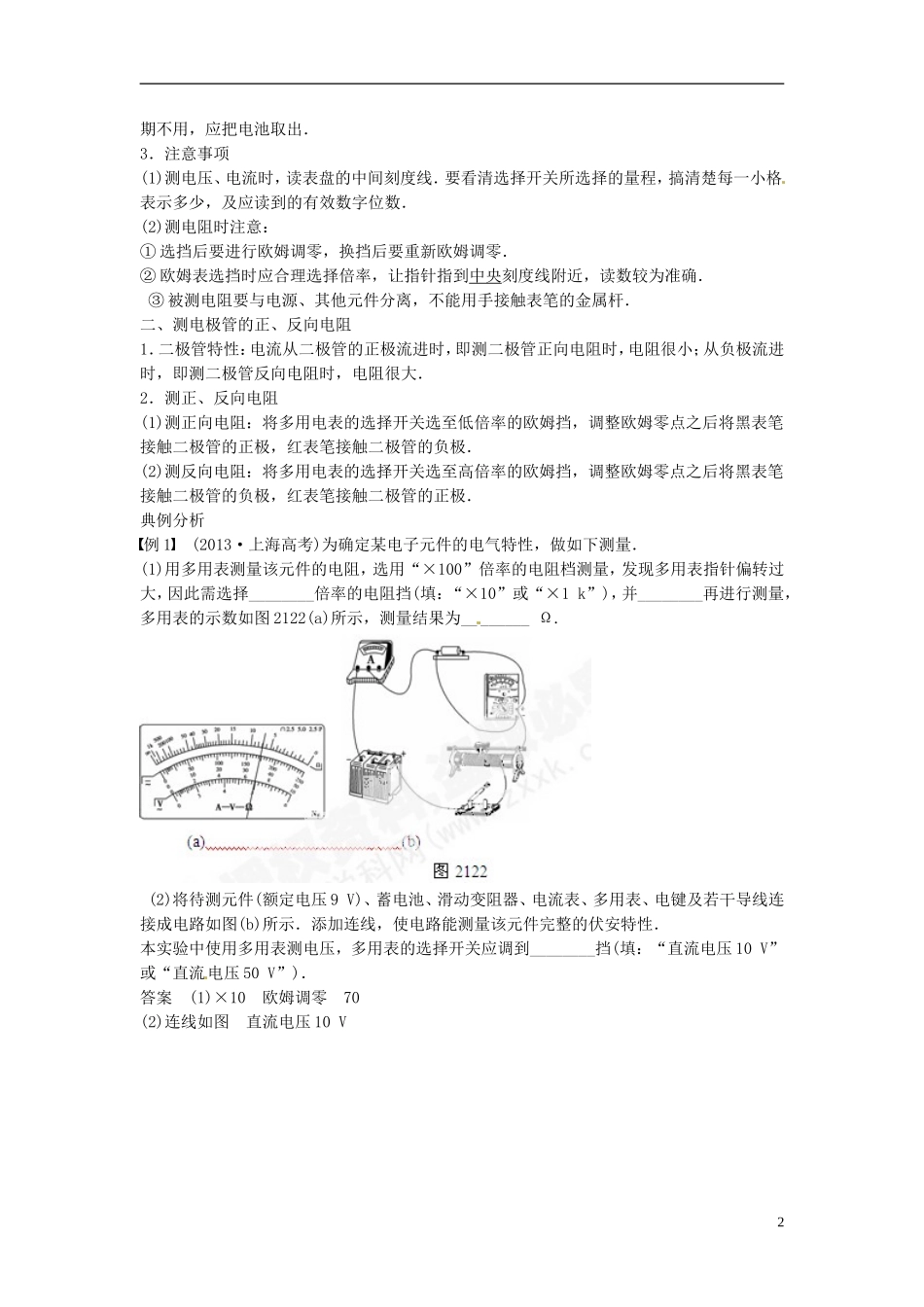

重庆市万州区分水中学高中物理 第二章 第 12 讲 实验 练习使用多用电表教学案 新人教版选修 3-1[目标定位] 1.学会用多用电表测量电压、电流、定值电阻.2.学会用多用电表测量二极管的正负向电阻，并据此判断二极管的正、负极.3.学会用多用电表探索简单黑箱中的电学元件．1．测量电压(1)选择直流电压挡合适的量程．(2)将电表与被测电路并联，注意红表笔接触点的电势应该比黑表笔高(填“高”或“低”)．2．测量电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表串联在电路中，注意电流应该从红表笔流入电表．3．测量定值电阻(1)测量电阻之前应该先把两支表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0 Ω”．(2)将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测量电阻，从红表笔流入．4．测量二极管的正反向电阻 (1)认识二极管：如图 2121 所示，它由半导体材料制成，左端为正极，右端为负极. (2)特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻比较大(填“较大”或“较小”)一、用多用电表测电压、电流和电阻1．多用电表测电压、电流(1)多用电表的面板上半部为表盘，下半部为选择开关，测量时，红表笔插入“＋”插孔，黑表笔插入“－”插孔．(2)使用多用电表测电压、电流，应将选择开关旋到合适的挡位，使指针偏角尽可能大，这样相对误差较小．测电流时应将表串在电路中，测电压时，应将表并在电路中．2．多用电表测量定值电阻(1)机械调零：使用前若表针没有停在左端“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零．(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．(3)欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处．(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以量程倍率即为待测电阻阻值．(5)测另一电阻时重复(2)(3)(4)．(6)实验完毕，两表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡，若长1期不用，应把电池取出．3．注意事项(1)测电压、电流时，读表盘的中间刻度线．要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．(2)测电阻时注意：① 选挡后要进行欧姆调零，换挡后要重新欧姆调零．② 欧姆表选挡时应合理选择倍率，让指针指到中央刻度线附近，读数较为准确． ...
