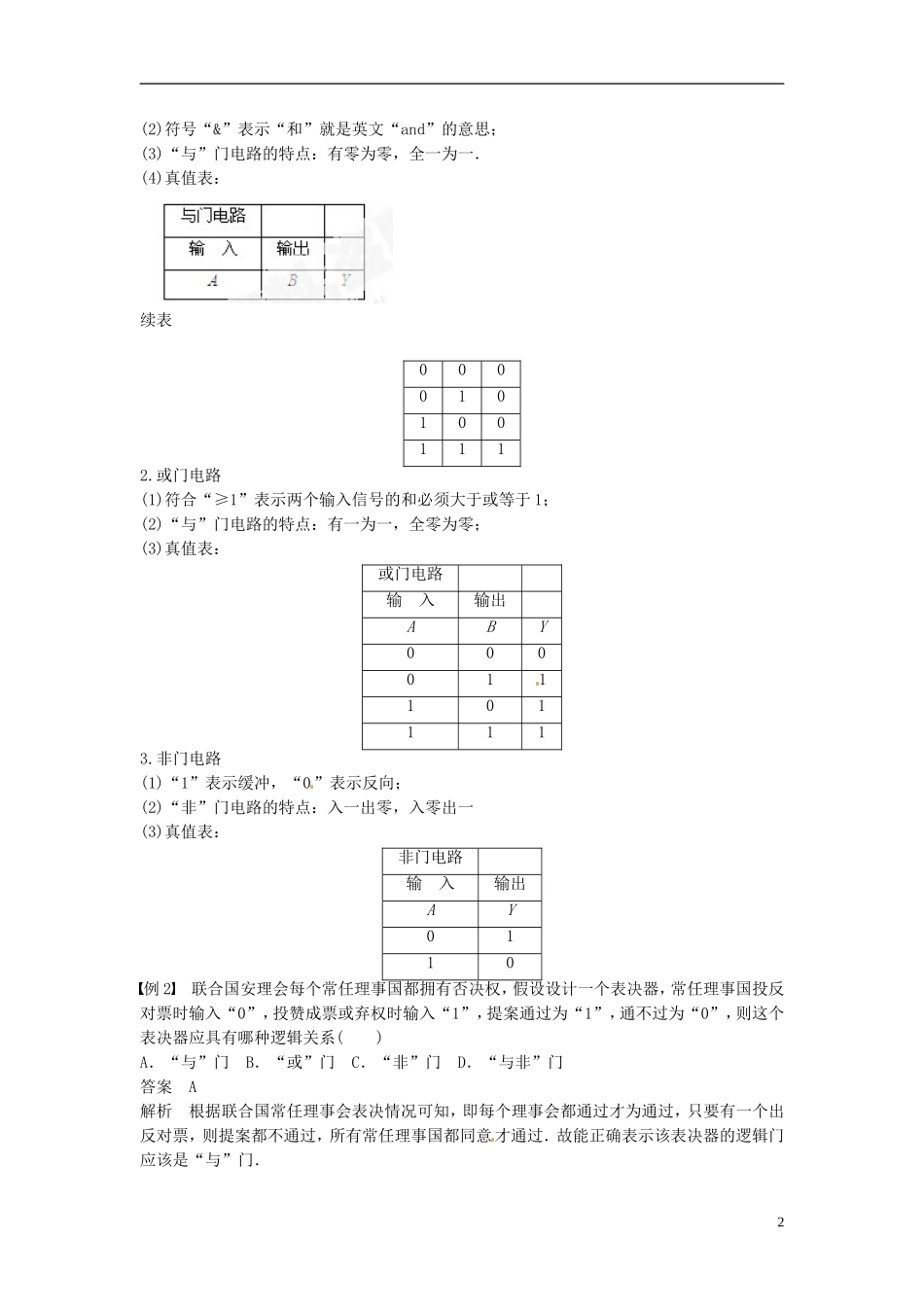

重庆市万州区分水中学高中物理 第二章 第 14 讲 简单的逻辑电路教学案 新人教版选修 3-1[目标定位] 1.了解最基本的逻辑电路——门电路.2.掌握几种基本门电路及它们的表示符号.3.认识简单的复合电路．一、数字电路处理数字信号的电路叫做数字电路，具有逻辑功能的数字电路叫做逻辑电路；最基本的逻辑电路是门电路．二、常见的几种门电路1．“与”门：如果一个事件的几个条件都满足后，该事件才能发生，我们把这种关系叫做“与”逻辑关系；具有“与”逻辑关系的电路称为“与”门电路，简称“与”门．符号为.2．“或”门：如果几个条件中，只要有一个条件得到满足，某事件就会发生，这种关系叫做“或”逻辑关系；具有“或”逻辑关系的电路叫做“或”门．其符号为.3．“非”门：输出状态和输入状态相反的逻辑关系叫做“非”逻辑关系；具有“非”逻辑关系的电路叫做“非”门．其符号为.一、模拟信号和数字信号1．数字信号：在变化中只有两个对应的状态，“有”或者“没有”常用“0”或“1”表示，这样的信号叫数字信号，处理数字信号的电路叫数字电路．2．模拟信号：能够连续变化的信号叫做模拟信号．3．门电路实质上就是一种开关电路，逻辑关系就是指条件对结果的控制关系；门电路可以由二极管、三极管等分立元件构成，也可以由集成电路构成．例 1 关于逻辑电路，下列说法正确的是( )A．逻辑电路就是数字电路B．逻辑电路可存在两种以上的状态C．集成电路由三种最基本的门电路构成D．集成电路可靠性高、寿命长，但耗电量高答案 A解析 数字电路遵循逻辑关系计算，所以又叫逻辑电路，A 正确；从逻辑关系看，门电路的输入端或输出端只有两种状态，无信号以“0”表示，有信号以“1”表示．也可以规定：低电平为“0”，高电平为“1”，B 错误；集成电路是由与、或、非、与非、或非等基本逻辑门为基本单元构建的，C 错误；集成电路可靠性高、寿命长，耗电量低，D 错误；故选 A.二、三种简单的门电路1．与门电路(1)“与”就是一起的意思，故“与”逻辑可以理解为只有一起进门，门才能打开；1(2)符号“&”表示“和”就是英文“and”的意思；(3)“与”门电路的特点：有零为零，全一为一．(4)真值表：续表0000101001112.或门电路(1)符合“≥1”表示两个输入信号的和必须大于或等于 1；(2)“与”门电路的特点：有一为一，全零为零；(3)真值表：或门电路输 入输出ABY0000111011113.非门电路(1)“1”表示缓冲，“0”表示反向；(2)“非”门电路的...
