重庆市万州区分水中学高中物理 第三章 第6讲 运动电荷在磁场中受到的力教学案 新人教版选修3-1

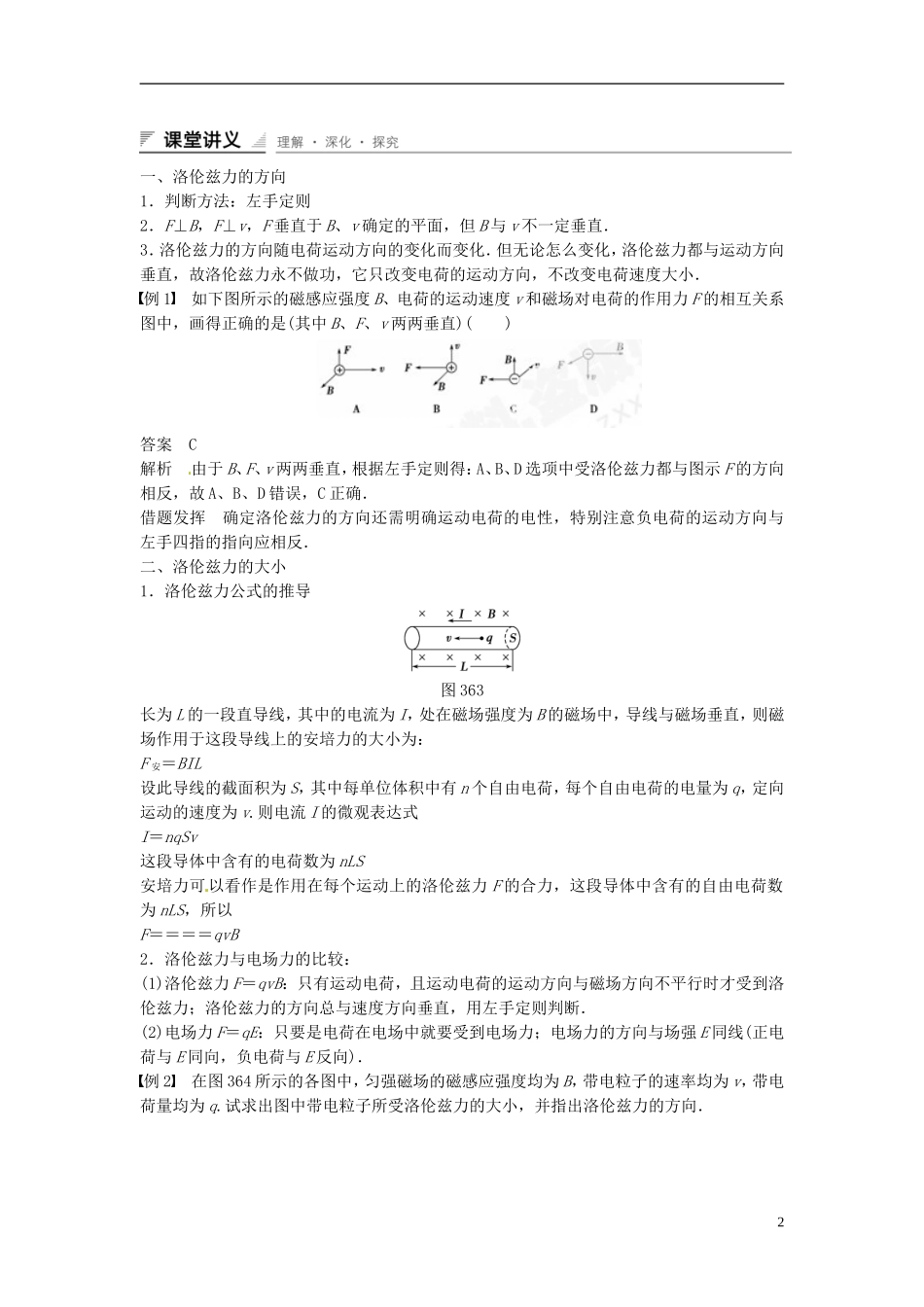

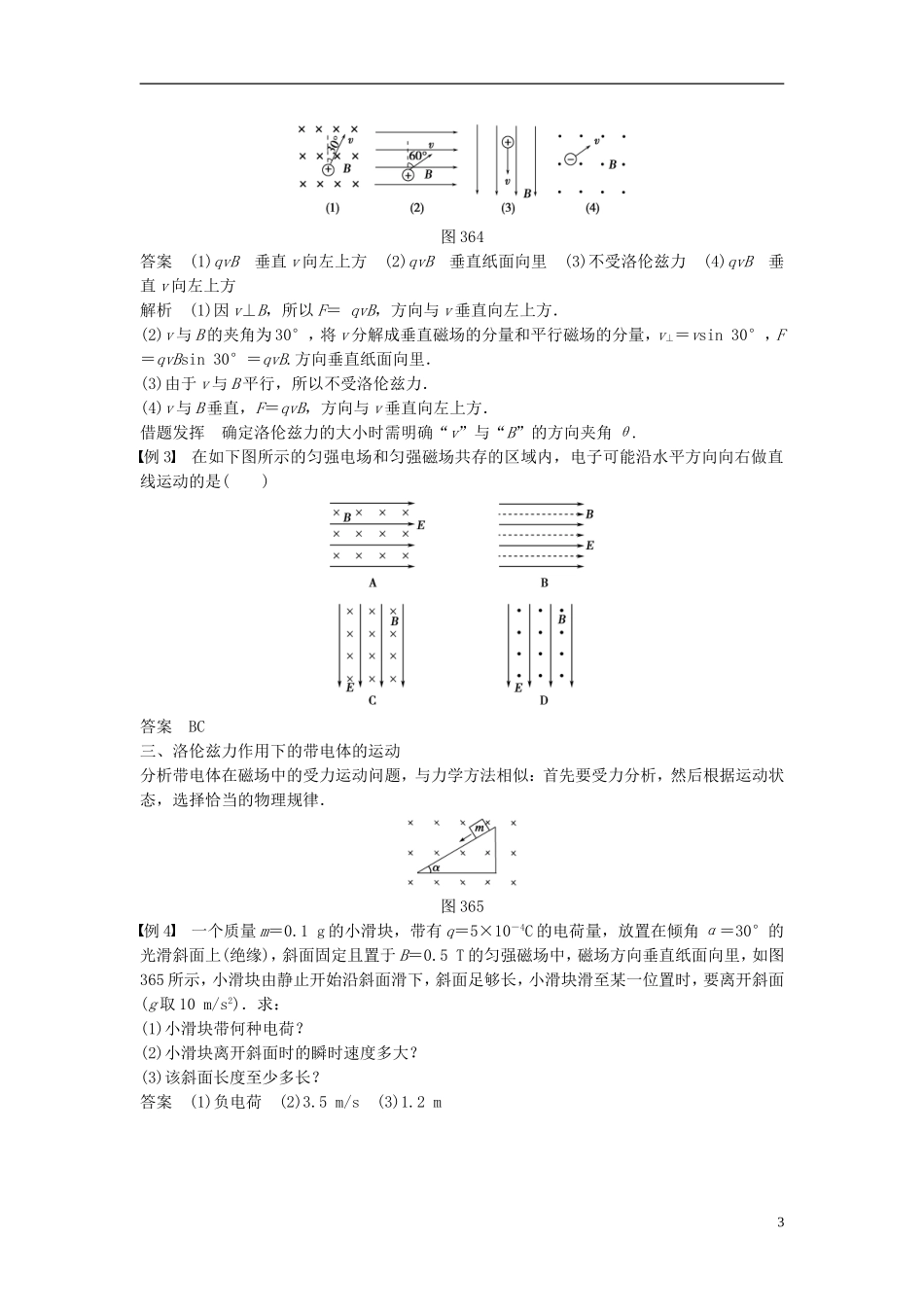

重庆市万州区分水中学高中物理 第三章 第 6 讲 运动电荷在磁场中受到的力教学案 新人教版选修 3-1[目标定位] 1.知道什么是洛伦兹力，会用左手定则判断洛伦兹力的方向.2.掌握洛伦兹力公式的推导过程，会计算洛伦兹力的大小.3.知道电视显像管的基本构造及工作的基本原理．一、洛伦兹力的方向和大小1．洛伦兹力(1)定义：运动电荷在磁场中所受的力．(2)与安培力的关系：通电导线在磁场中所受的安培力是洛伦兹力的宏观表现，而洛伦兹力是安培力的微观本质．2．洛伦兹力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内．让磁感线从掌心进入，并使四指指向正电荷运动的方向，这时拇指所指的方向就是运动的正电荷在磁场中所受洛伦兹力的方向．负电荷受力的方向与正电荷受力的方向相反．(2)特点：F⊥B，F⊥v，即 F 垂直于 B 和 v 决定的平面．3．洛伦兹力的大小(1)当 v⊥B 时：F＝qvB.(2)当 v∥B 时：F＝0.(3)当 v 与 B 成 θ 角时：F＝qvBsin θ想一想 当入射粒子为负电荷时，如何使用左手定则判断洛伦兹力方向？答案 当入射粒子为负电荷时，我们使四指指向负电荷运动的反方向，此时拇指的指向就是负电荷所受洛伦兹力的方向．二、电视显像管的工作原理图 3611．构造：如图 361 所示，电视显像管由电子枪、偏转线圈和荧光屏组成．2．原理：电视显像管应用了电子束磁偏转的原理．图 3623．扫描：在偏转区的水平方向和竖直方向都有偏转磁场，其方向、强弱都在不断变化，因此电子束打在荧光屏上的光点如图 362 所示不断移动，这在电视技术中叫做扫描．想一想 显像管工作时，电子束是依次扫描荧光屏上各点，但是我们为什么觉察不到荧光屏的闪烁？答案 电视机中的电子束每秒要进行 50 次扫描，由于视觉暂留的效果，所以我们感觉到整个荧光屏都在发光而不是闪烁.1一、洛伦兹力的方向1．判断方法：左手定则2．F⊥B，F⊥v，F 垂直于 B、v 确定的平面，但 B 与 v 不一定垂直．3．洛伦兹力的方向随电荷运动方向的变化而变化．但无论怎么变化，洛伦兹力都与运动方向垂直，故洛伦兹力永不做功，它只改变电荷的运动方向，不改变电荷速度大小．例 1 如下图所示的磁感应强度 B、电荷的运动速度 v 和磁场对电荷的作用力 F 的相互关系图中，画得正确的是(其中 B、F、v 两两垂直)( )答案 C解析 由于 B、F、v 两两垂直，根据左手定则得：A、B、D 选项中受洛伦兹力都与图示 F ...
