贵州安顺DN1600合成系统吹扫方案

贵州安顺DN1600合成系统吹扫方案_第1页
1/5
贵州安顺DN1600合成系统吹扫方案_第2页
2/5
贵州安顺DN1600合成系统吹扫方案_第3页
3/5

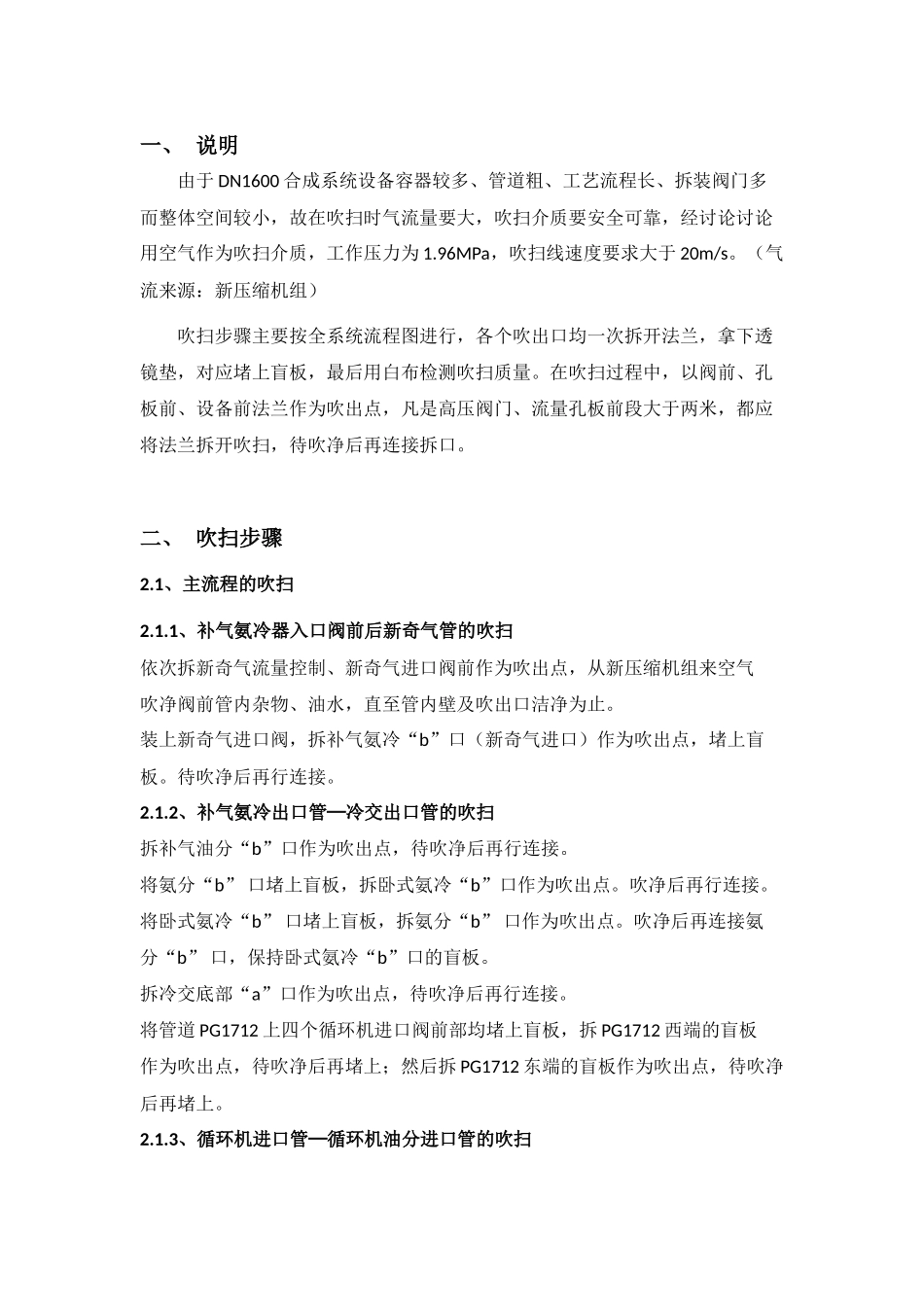

一、 说明由于 DN1600 合成系统设备容器较多、管道粗、工艺流程长、拆装阀门多而整体空间较小,故在吹扫时气流量要大,吹扫介质要安全可靠,经讨论讨论用空气作为吹扫介质,工作压力为 1.96MPa,吹扫线速度要求大于 20m/s。(气流来源:新压缩机组)吹扫步骤主要按全系统流程图进行,各个吹出口均一次拆开法兰,拿下透镜垫,对应堵上盲板,最后用白布检测吹扫质量。在吹扫过程中,以阀前、孔板前、设备前法兰作为吹出点,凡是高压阀门、流量孔板前段大于两米,都应将法兰拆开吹扫,待吹净后再连接拆口。二、 吹扫步骤2.1、主流程的吹扫2.1.1、补气氨冷器入口阀前后新奇气管的吹扫依次拆新奇气流量控制、新奇气进口阀前作为吹出点,从新压缩机组来空气吹净阀前管内杂物、油水,直至管内壁及吹出口洁净为止。装上新奇气进口阀,拆补气氨冷“b”口(新奇气进口)作为吹出点,堵上盲板。待吹净后再行连接。2.1.2、补气氨冷出口管─冷交出口管的吹扫拆补气油分“b”口作为吹出点,待吹净后再行连接。将氨分“b” 口堵上盲板,拆卧式氨冷“b”口作为吹出点。吹净后再行连接。将卧式氨冷“b” 口堵上盲板,拆氨分“b” 口作为吹出点。吹净后再连接氨分“b” 口,保持卧式氨冷“b”口的盲板。拆冷交底部“a”口作为吹出点,待吹净后再行连接。将管道 PG1712 上四个循环机进口阀前部均堵上盲板,拆 PG1712 西端的盲板作为吹出点,待吹净后再堵上;然后拆 PG1712 东端的盲板作为吹出点,待吹净后再堵上。2.1.3、循环机进口管─循环机油分进口管的吹扫A、循环机进口管的吹扫(以其中一台为例,其余三台照此进行)拆除循环机进口阀前盲板后再行连接,打开阀门(同时保持 PG1712 上另外三个进口阀门关闭)将循环机近路阀靠管道 PG1712 一端堵上盲板,拆循环机进口缓冲器进口作为吹出点。B、循环机出口管的吹扫(以其中一台为例,其余三台照此进行)拆循环机出口止回阀前作为吹出点,吹净后再连接。将管道 VT1704(循环机放空)上两个截止阀前堵上盲板,拆循环机出口总阀前作为吹出点。吹净后再行连接。C、循环机油分进口管的吹扫关闭循环机进口总阀靠东边的三台,保持最西边的进口总阀开启。将四台循环机出口总阀靠东边的三台阀后加上盲板,打开最西边的出口总阀。拆循环机油分顶部“a”口作为吹出点。待吹净后再行连接。2.1.4、顺流程从循环机油分、热交、合成塔各设备及所属管道的吹扫拆管道 PG1712 端部异径管后阀门前作为吹出点,在管道...
