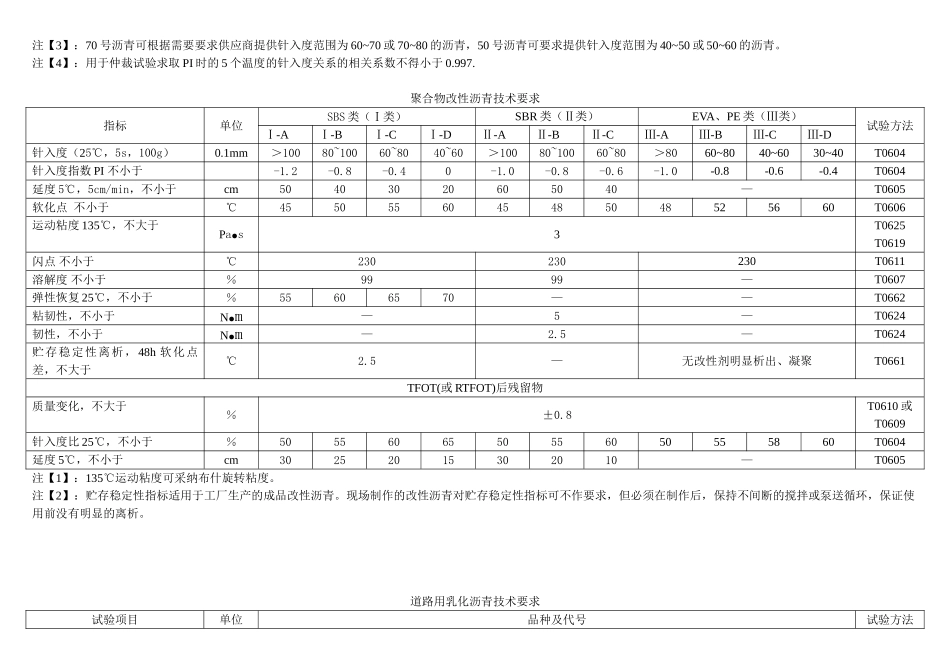

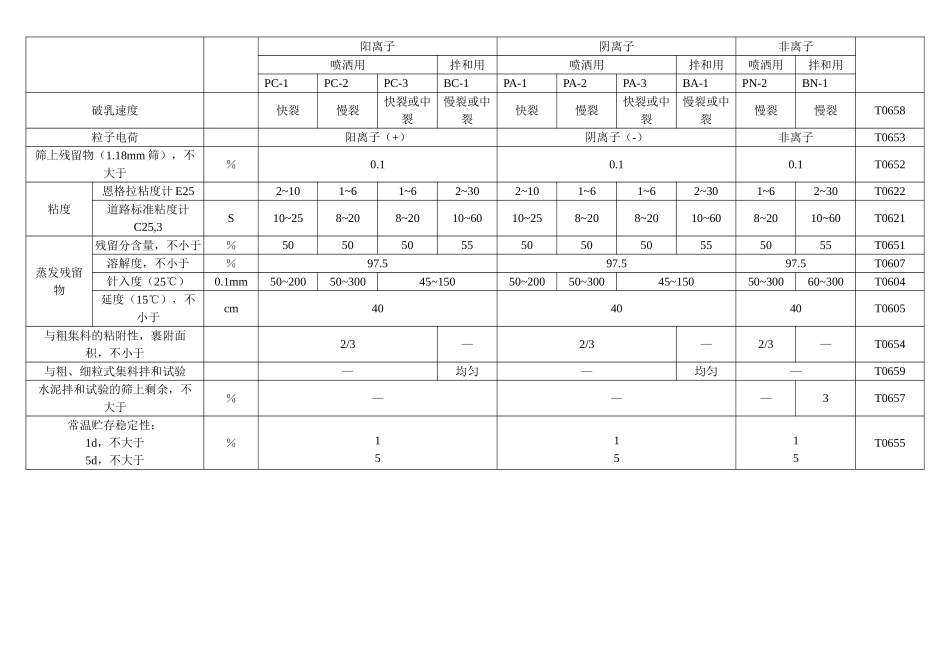

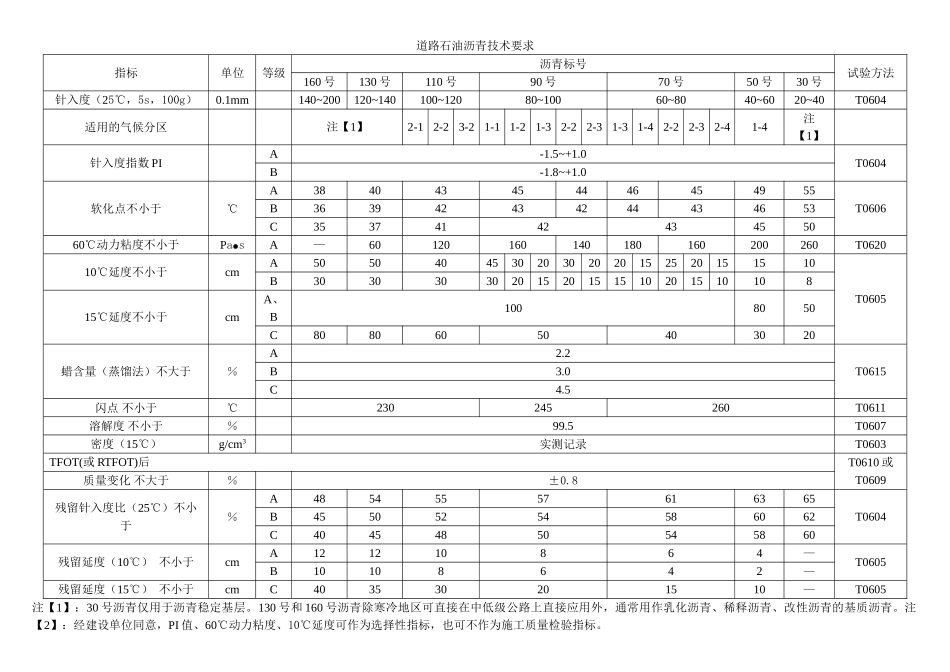

道路石油沥青技术要求指标单位等级沥青标号试验方法160 号130 号110 号90 号70 号50 号30 号针入度（25℃，5s，100g）0.1mm140~200120~140100~12080~10060~8040~6020~40T0604适用的气候分区注【1】2-12-23-21-11-21-32-22-31-31-42-22-32-41-4注【1】针入度指数 PIA-1.5~+1.0T0604B-1.8~+1.0软化点不小于℃A384043454446454955T0606B363942434244434653C3537414243455060℃动力粘度不小于Pa●sA—60120160140180160200260T062010℃延度不小于cmA505040453020302020152520151510T0605B3030303020152015151020151010815℃延度不小于cmA、B1008050C80806050403020蜡含量（蒸馏法）不大于％A2.2T0615B3.0C4.5闪点 不小于℃230245260T0611溶解度 不小于％99.5T0607密度（15℃）g/cm3实测记录T0603TFOT(或 RTFOT)后T0610 或T0609质量变化 不大于％±0.8残留针入度比（25℃）不小于％A48545557616365T0604B45505254586062C40454850545860残留延度（10℃） 不小于cmA121210864—T0605B10108642—残留延度（15℃） 不小于cmC403530201510—T0605注【1】：30 号沥青仅用于沥青稳定基层。130 号和 160 号沥青除寒冷地区可直接在中低级公路上直接应用外，通常用作乳化沥青、稀释沥青、改性沥青的基质沥青。注【2】：经建设单位同意，PI 值、60℃动力粘度、10℃延度可作为选择性指标，也可不作为施工质量检验指标。注【3】：70 号沥青可根据需要要求供应商提供针入度范围为 60~70 或 70~80 的沥青，50 号沥青可要求提供针入度范围为 40~50 或 50~60 的沥青。注【4】：用于仲裁试验求取 PI 时的 5 个温度的针入度关系的相关系数不得小于 0.997.聚合物改性沥青技术要求指标单位SBS 类（Ⅰ类）SBR 类（Ⅱ类）EVA、PE 类（Ⅲ类）试验方法Ⅰ-AⅠ-BⅠ-CⅠ-DⅡ-AⅡ-BⅡ-CⅢ-AⅢ-BⅢ-CⅢ-D针入度（25℃，5s，100g）0.1mm＞10080~10060~8040~60＞10080~10060~80＞8060~8040~6030~40T0604针入度指数 PI 不小于-1.2-0.8-0.40-1.0-0.8-0.6-1.0-0.8-0.6-0.4T0604延度 5℃，5cm/min，不小于cm50403020605040—T0605软化点 不小于℃4550556045485048525660T0606运动粘度 135℃，不大于Pa●s3T0625T0619闪点 不小于℃230230230T0611溶解度 不小于％9999—T0607弹性恢复 25℃，不小于％55606570——T0662粘韧性，不小于N●m—5—T0624韧性，不小于N●m—2.5—T0624贮存稳定性离析，48h 软化点差，不大于℃2.5—无改性剂明显析出、...
