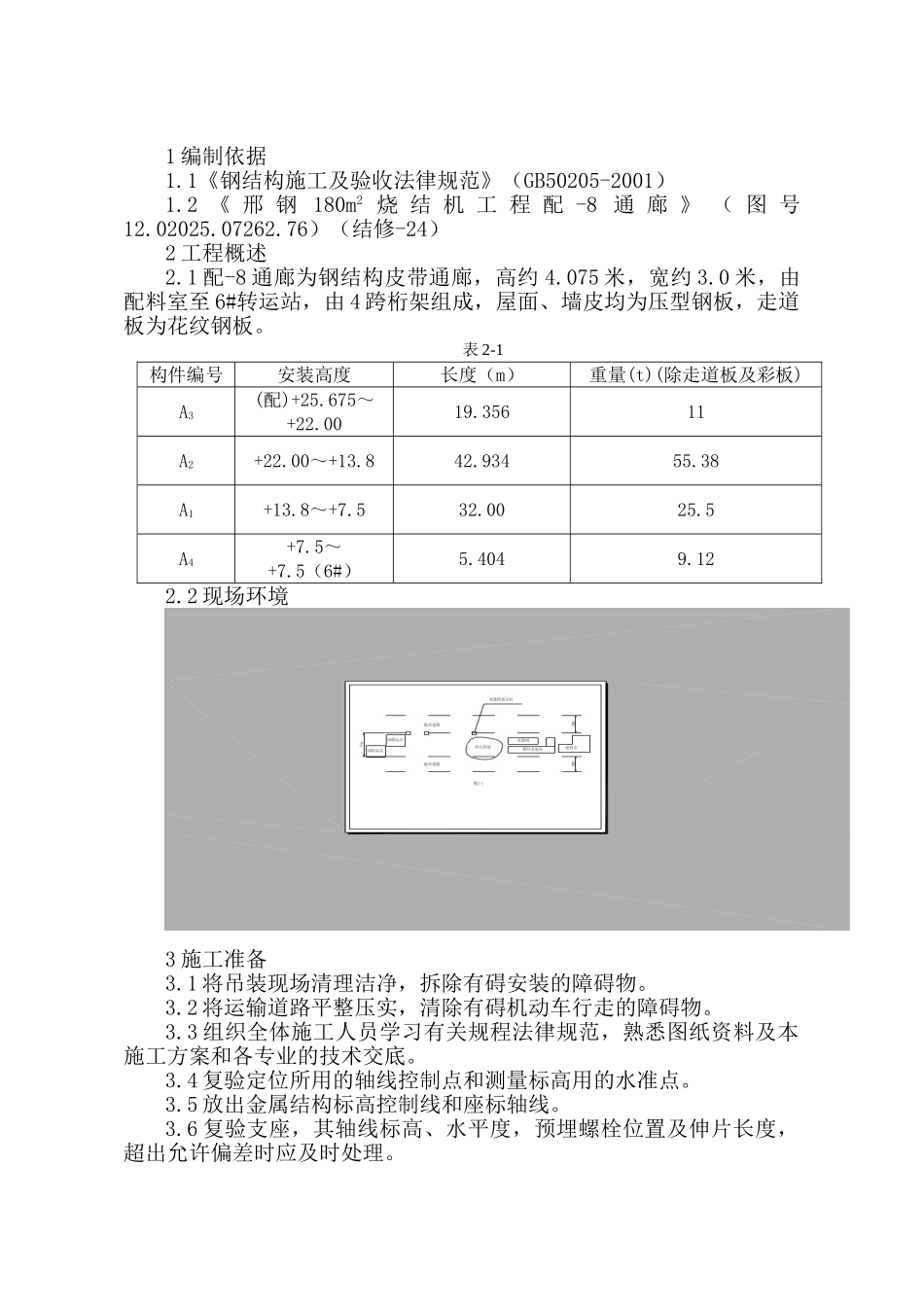

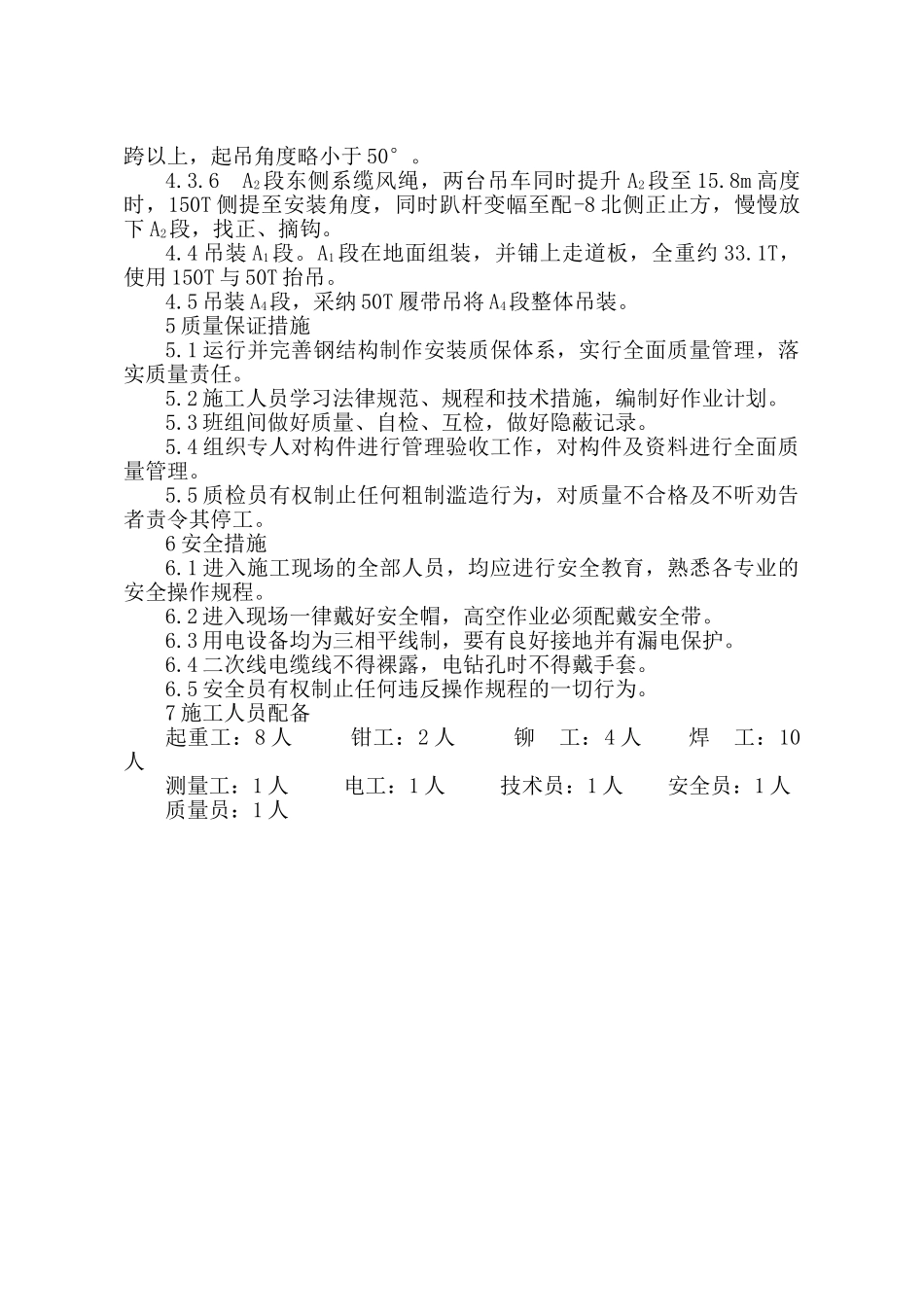

1 编制依据1.1《钢结构施工及验收法律规范》（GB50205-2001）1.2 《 邢 钢 180m2 烧 结 机 工 程 配 -8 通 廊 》 （ 图 号12.02025.07262.76）（结修-24）2 工程概述2.1 配-8 通廊为钢结构皮带通廊，高约 4.075 米，宽约 3.0 米，由配料室至 6#转运站，由 4 跨桁架组成，屋面、墙皮均为压型钢板，走道板为花纹钢板。表 2-1构件编号安装高度长度（m）重量(t)(除走道板及彩板)A3(配)+25.675～+22.0019.35611A2+22.00～+13.842.93455.38A1+13.8～+7.532.0025.5A4+7.5～+7.5（6#）5.4049.122.2 现场环境3 施工准备3.1 将吊装现场清理洁净，拆除有碍安装的障碍物。3.2 将运输道路平整压实，清除有碍机动车行走的障碍物。3.3 组织全体施工人员学习有关规程法律规范，熟悉图纸资料及本施工方案和各专业的技术交底。3.4 复验定位所用的轴线控制点和测量标高用的水准点。3.5 放出金属结构标高控制线和座标轴线。3.6 复验支座，其轴线标高、水平度，预埋螺栓位置及伸片长度，超出允许偏差时应及时处理。3.7 将制作好的桁架拉至现场组对，桁架下垫道木，两节点间垫 1根道木，务必垫平。3.8 搭设攀爬到支架上的脚手架。4 安装施工4.1 吊装顺序为：吊 A3段→吊安 A2段→吊安 A3段→吊 A4段。4.2 使用一台 50T 履带吊、一台 150T 汽车吊抬吊 A3 段，A3 段在地面铺上走道板及组对好所有构件，此时全重约 15.1 吨。4.3 A2段最长最重，所以吊 A2段最为关键，采纳两机抬吊的方法吊装 A2，具体吊装方法如下：4.3.1 起重机占位及吊臂布置如图 4-1 所示：4.3.2 A2段头部、尾部、吊点部组对屋架 5 个上弦及支撑 4 个，下弦支撑、钢梁 10 个。桁架重 39.26T屋架重 0.139T×5=0.695T上弦支撑 0.105T×4=0.42T下弦钢梁 0.126×10=1.26T下弦支撑 0.115T×4=0.46T合计 41.295T4.3.3 起重机性能如下：50T 履带吊，回转半径 10m，杆长 21.3m，起重量 12.8T，回转半径 9m，杆长 21.3m，起重量 14.7T，150T 汽车吊，回转半径 10，杆长 35.1m，起重量 38.0T。4.3.4 根据所用吊车加载的起重量选用吊索，吊索均采纳 φ37.0mm钢丝绳，安全系数为 5～7 倍。4.3.5 每个起重点均用两个吊点，吊点固定在下弦节点处，间距 1跨以上，起吊角度略小于 50°。4.3.6 A2段东侧系缆风绳，两台吊车同时提升 A2段至 15.8m 高度时，150T 侧提至安装角度，同时趴杆变幅至配-8 北侧正止方，慢慢放...
