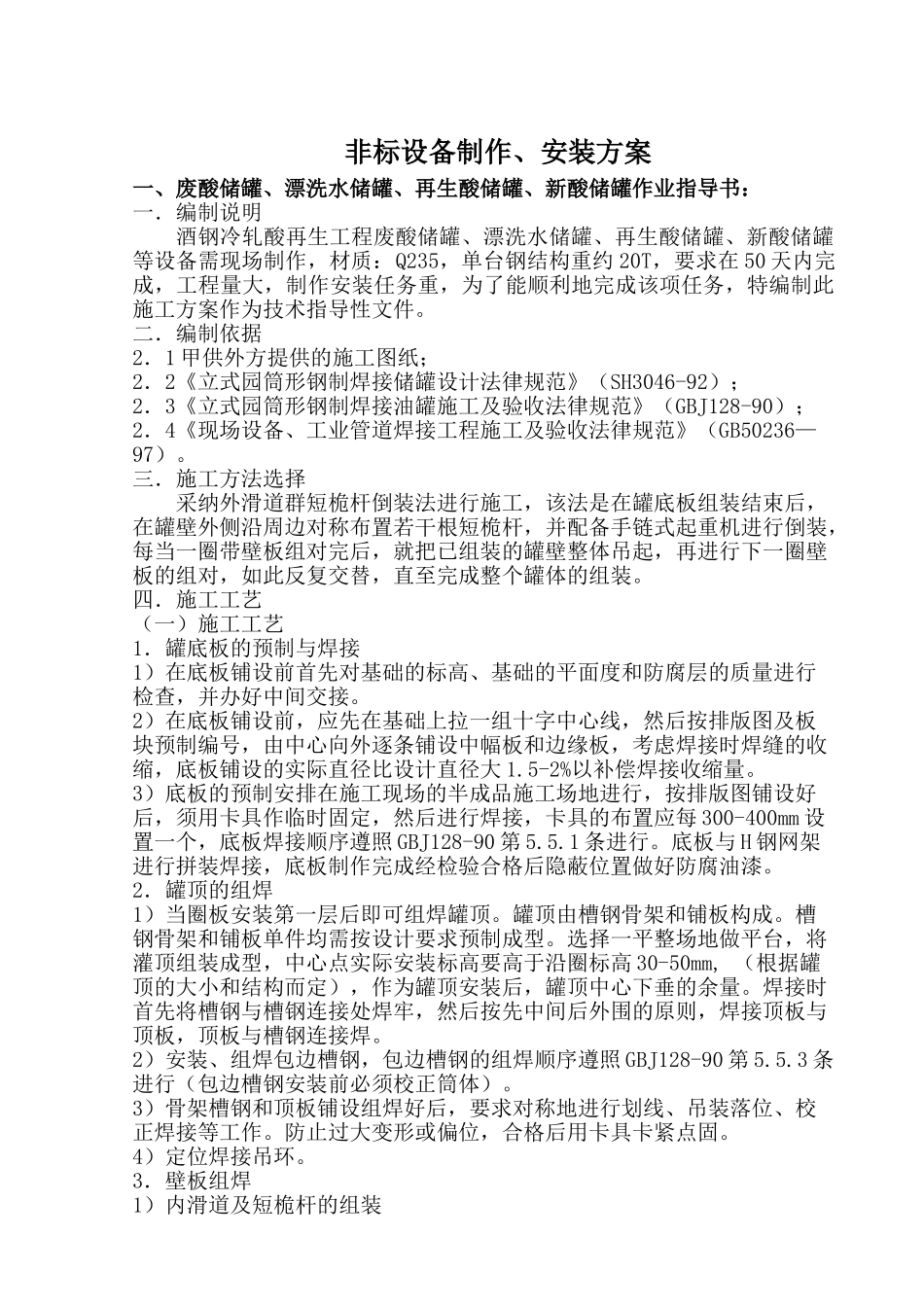

非标设备制作、安装方案一、废酸储罐、漂洗水储罐、再生酸储罐、新酸储罐作业指导书：一．编制说明酒钢冷轧酸再生工程废酸储罐、漂洗水储罐、再生酸储罐、新酸储罐等设备需现场制作，材质：Q235，单台钢结构重约 20T，要求在 50 天内完成，工程量大，制作安装任务重，为了能顺利地完成该项任务，特编制此施工方案作为技术指导性文件。二．编制依据2．1 甲供外方提供的施工图纸；2．2《立式园筒形钢制焊接储罐设计法律规范》（SH3046-92）；2．3《立式园筒形钢制焊接油罐施工及验收法律规范》（GBJ128-90）；2．4《现场设备、工业管道焊接工程施工及验收法律规范》（GB50236—97）。三．施工方法选择采纳外滑道群短桅杆倒装法进行施工，该法是在罐底板组装结束后，在罐壁外侧沿周边对称布置若干根短桅杆，并配备手链式起重机进行倒装，每当一圈带壁板组对完后，就把已组装的罐壁整体吊起，再进行下一圈壁板的组对，如此反复交替，直至完成整个罐体的组装。四．施工工艺（一）施工工艺1．罐底板的预制与焊接1）在底板铺设前首先对基础的标高、基础的平面度和防腐层的质量进行检查，并办好中间交接。2）在底板铺设前，应先在基础上拉一组十字中心线，然后按排版图及板块预制编号，由中心向外逐条铺设中幅板和边缘板，考虑焊接时焊缝的收缩，底板铺设的实际直径比设计直径大 1.5-2%以补偿焊接收缩量。3）底板的预制安排在施工现场的半成品施工场地进行，按排版图铺设好后，须用卡具作临时固定，然后进行焊接，卡具的布置应每 300-400mm 设置一个，底板焊接顺序遵照 GBJ128-90 第 5.5.1 条进行。底板与 H 钢网架进行拼装焊接，底板制作完成经检验合格后隐蔽位置做好防腐油漆。2．罐顶的组焊1）当圈板安装第一层后即可组焊罐顶。罐顶由槽钢骨架和铺板构成。槽钢骨架和铺板单件均需按设计要求预制成型。选择一平整场地做平台，将灌顶组装成型，中心点实际安装标高要高于沿圈标高 30-50mm, （根据罐顶的大小和结构而定），作为罐顶安装后，罐顶中心下垂的余量。焊接时首先将槽钢与槽钢连接处焊牢，然后按先中间后外围的原则，焊接顶板与顶板，顶板与槽钢连接焊。2）安装、组焊包边槽钢，包边槽钢的组焊顺序遵照 GBJ128-90 第 5.5.3 条进行（包边槽钢安装前必须校正筒体）。3）骨架槽钢和顶板铺设组焊好后，要求对称地进行划线、吊装落位、校正焊接等工作。防止过大变形或偏位，合格后用卡具卡紧点固。4）定位焊接吊环。3．壁板组焊1）内...
