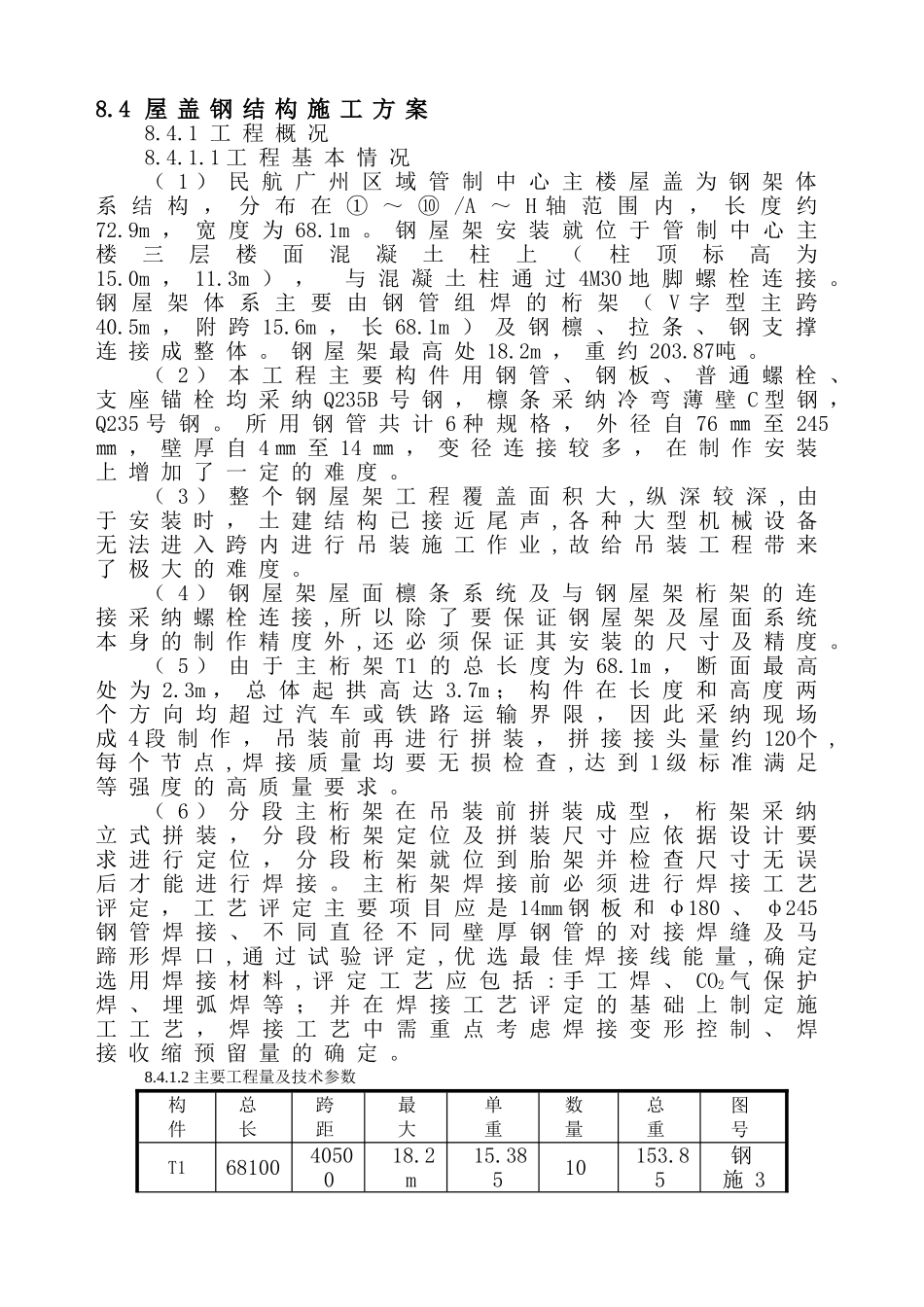

8.4 屋 盖 钢 结 构 施 工 方 案8.4.1 工 程 概 况8.4.1.1 工 程 基 本 情 况（ 1 ） 民 航 广 州 区 域 管 制 中 心 主 楼 屋 盖 为 钢 架 体系 结 构 ， 分 布 在 ① ～ ⑩ /A ～ H 轴 范 围 内 ， 长 度 约72.9m ， 宽 度 为 68.1m 。 钢 屋 架 安 装 就 位 于 管 制 中 心 主楼三层楼面混凝土柱上（柱顶标高为15.0m ， 11.3m ） ， 与 混 凝 土 柱 通 过 4M30 地 脚 螺 栓 连 接 。钢 屋 架 体 系 主 要 由 钢 管 组 焊 的 桁 架 （ V 字 型 主 跨40.5m ， 附 跨 15.6m ， 长 68.1m ） 及 钢 檩 、 拉 条 、 钢 支 撑连 接 成 整 体 。 钢 屋 架 最 高 处 18.2m ， 重 约 203.87吨 。（ 2 ） 本 工 程 主 要 构 件 用 钢 管 、 钢 板 、 普 通 螺 栓 、支 座 锚 栓 均 采 纳 Q235B 号 钢 ， 檩 条 采 纳 冷 弯 薄 壁 C 型 钢 ，Q235 号 钢 。 所 用 钢 管 共 计 6 种 规 格 ， 外 径 自 76 ㎜ 至 245㎜ ， 壁 厚 自 4 ㎜ 至 14 ㎜ ， 变 径 连 接 较 多 ， 在 制 作 安 装上 增 加 了 一 定 的 难 度 。（ 3 ） 整 个 钢 屋 架 工 程 覆 盖 面 积 大 , 纵 深 较 深 , 由于 安 装 时 ， 土 建 结 构 已 接 近 尾 声 , 各 种 大 型 机 械 设 备无 法 进 入 跨 内 进 行 吊 装 施 工 作 业 , 故 给 吊 装 工 程 带 来了 极 大 的 难 度 。（ 4 ） 钢 屋 架 屋 面 檩 条 系 统 及 与 钢 屋 架 桁 架 的 连接 采 纳 螺 栓 连 接 , 所 以 除 了 要 保 证 钢 屋 架 及 屋 面 系 统本 身 的 制 作 精 度 外 , 还 必 须 保 证 其 安 装 的 尺 寸 及 精 度 。（ 5 ） 由 于 主 桁 架 T1 的 总 长 度 为 68.1m ， 断 面 最 高处 为 2.3m ， 总 体 起 拱 高 达 3.7m ； 构 件 在 长 度 和 高 度 两个 方 向 均 超 过 汽 车 或 铁 路 运 输 界 限 ， 因 此 采 纳 现 场成 4 段 制 作 ， 吊 装 前 再 进 行 拼 装 ， 拼 接 接 头 量 约 120个 ,每 个 节 点...
