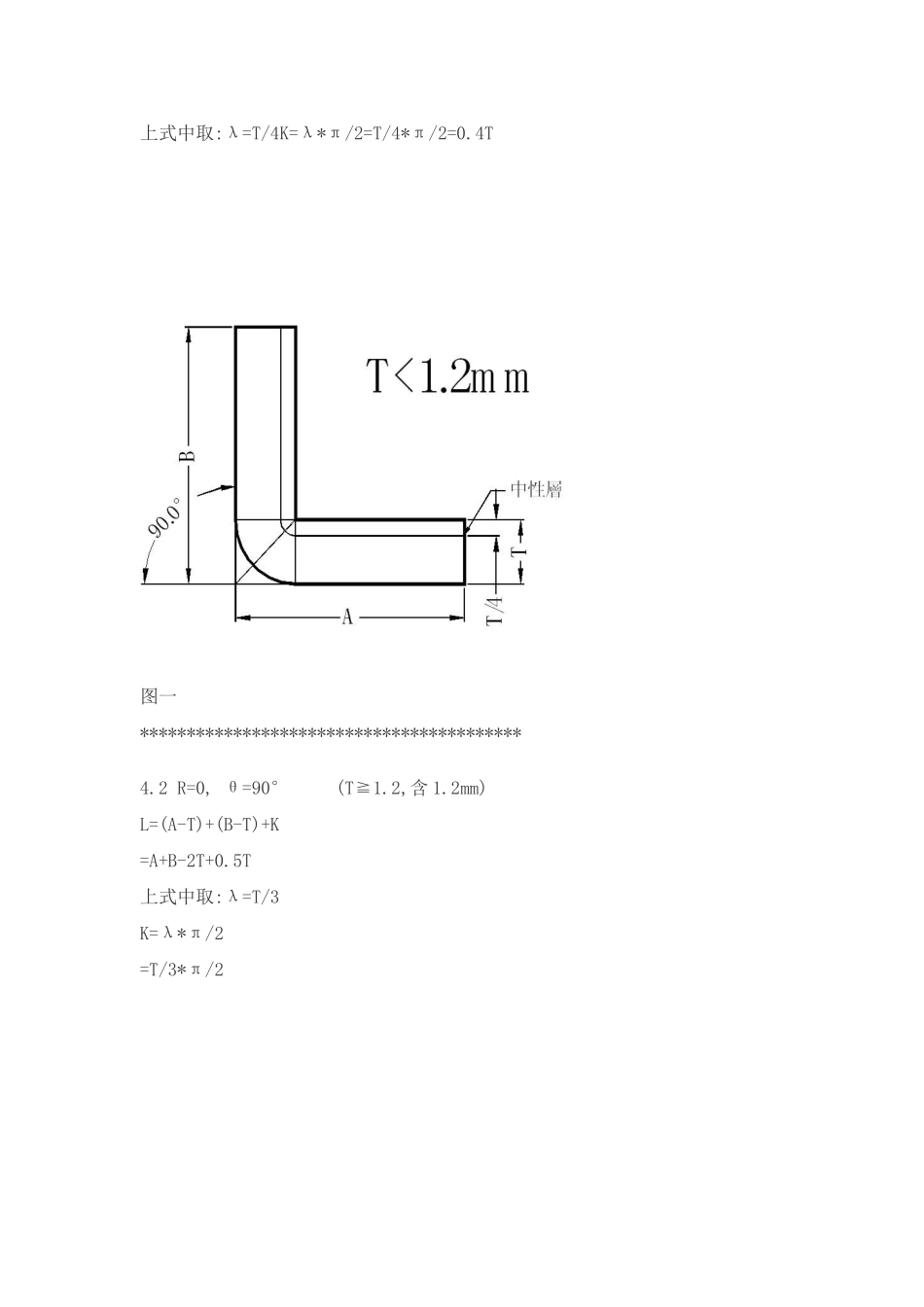

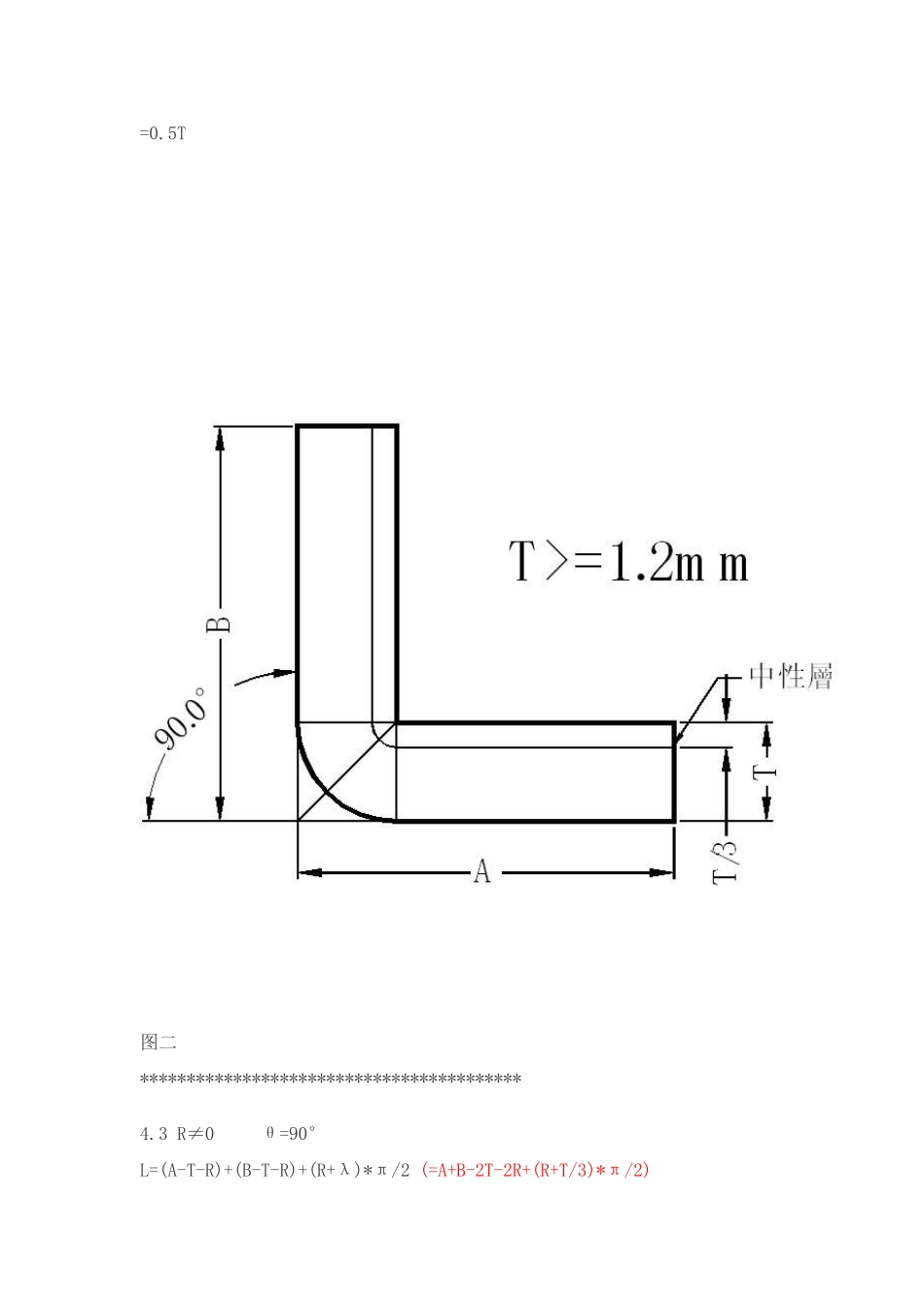

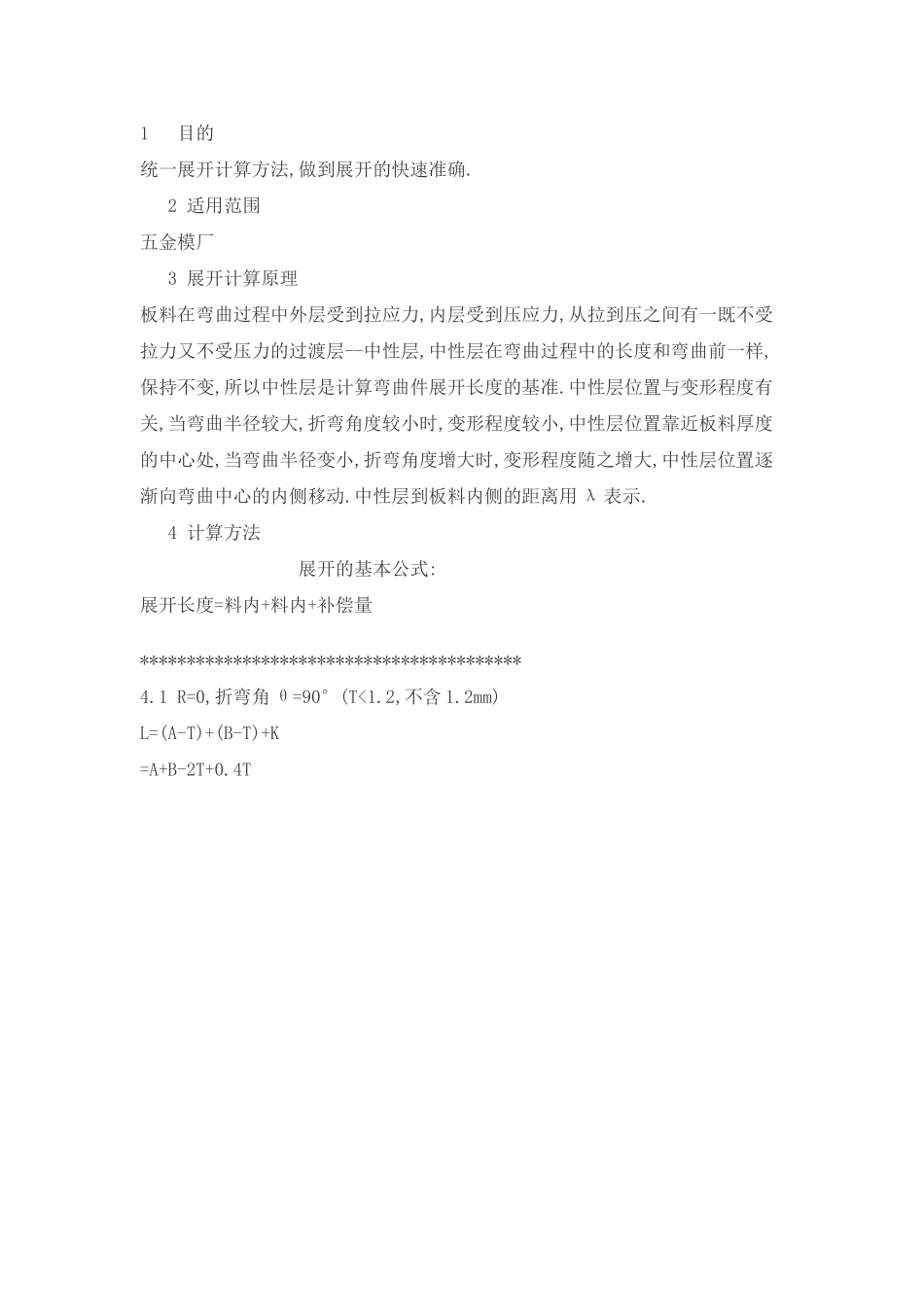

1 目的统一展开计算方法,做到展开的快速准确. 2 适用范围五金模厂 3 展开计算原理板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用 λ 表示. 4 计算方法 展开的基本公式:展开长度=料内+料内+补偿量 *****************************************4.1 R=0,折弯角 θ=90°(T<1.2,不含 1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.4T上式中取:λ=T/4K=λ*π/2=T/4*π/2=0.4T图一***************************************** 4.2 R=0, θ=90° (T≧1.2,含 1.2mm)L=(A-T)+(B-T)+K=A+B-2T+0.5T上式中取:λ=T/3K=λ*π/2=T/3*π/2=0.5T图二***************************************** 4.3 R≠0 θ=90°L=(A-T-R)+(B-T-R)+(R+λ)*π/2 (=A+B-2T-2R+(R+T/3)*π/2)当 R ≧5T 时 λ=T/21T≦ R <5T λ=T/30 < R :L=A-T+C+B+K(3)当 C≦3T 时<一次成型>:L=A-T+C+B+K/2 图 6*****************************************4.7 Z 折 2.C≦3T 时<一次成型>:L=A-T+C+B+D+K 图 7*****************************************冲压展开原理(续上)4.8 抽芽抽芽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;ABCD 四边形面积=...
