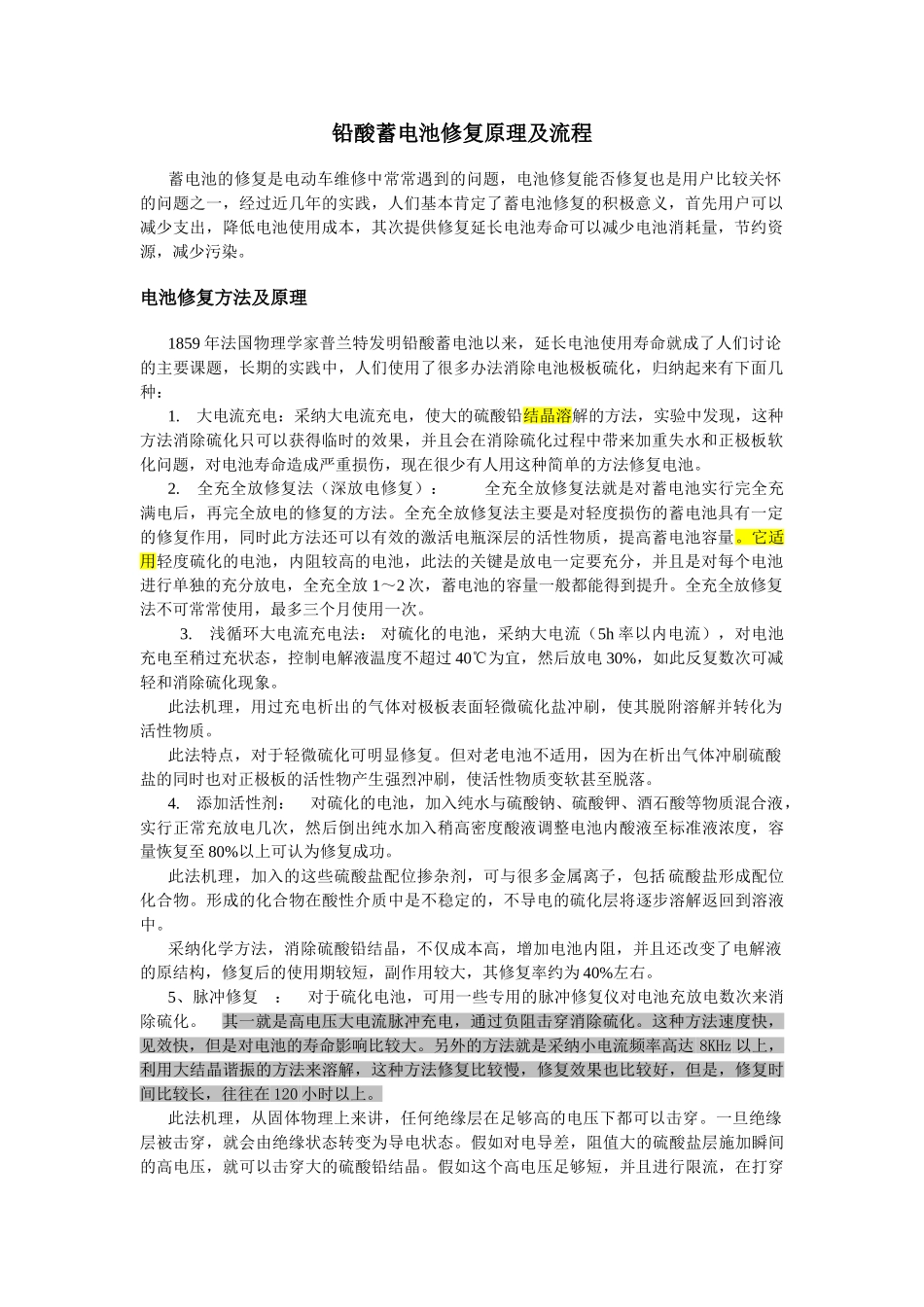

铅酸蓄电池修复原理及流程

铅酸蓄电池修复原理及流程蓄电池的修复是电动车维修中常常遇到的问题，电池修复能否修复也是用户比较关怀的问题之一，经过近几年的实践，人们基本肯定了蓄电池修复的积极意义，首先用户可以减少支出，降低电池使用成本，其次提供修复延长电池寿命可以减少电池消耗量，节约资源，减少污染。电池修复方法及原理1859 年法国物理学家普兰特发明铅酸蓄电池以来，延长电池使用寿命就成了人们讨论的主要课题，长期的实践中，人们使用了很多办法消除电池极板硫化，归纳起来有下面几种：1. 大电流充电：采纳大电流充电，使大的硫酸铅结晶溶解的方法，实验中发现，这种方法消除硫化只可以获得临时的效果，并且会在消除硫化过程中带来加重失水和正极板软化问题，对电池寿命造成严重损伤，现在很少有人用这种简单的方法修复电池。2. 全充全放修复法（深放电修复）： 全充全放修复法就是对蓄电池实行完全充满电后，再完全放电的修复的方法。全充全放修复法主要是对轻度损伤的蓄电池具有一定的修复作用，同时此方法还可以有效的激活电瓶深层的活性物质，提高蓄电池容量。它适用轻度硫化的电池，内阻较高的电池，此法的关键是放电一定要充分，并且是对每个电池进行单独的充分放电，全充全放 1～2 次，蓄电池的容量一般都能得到提升。全充全放修复法不可常常使用，最多三个月使用一次。 3. 浅循环大电流充电法： 对硫化的电池，采纳大电流（5h 率以内电流），对电池充电至稍过充状态，控制电解液温度不超过 40℃为宜，然后放电 30%，如此反复数次可减轻和消除硫化现象。 此法机理，用过充电析出的气体对极板表面轻微硫化盐冲刷，使其脱附溶解并转化为活性物质。 此法特点，对于轻微硫化可明显修复。但对老电池不适用，因为在析出气体冲刷硫酸盐的同时也对正极板的活性物产生强烈冲刷，使活性物质变软甚至脱落。4. 添加活性剂： 对硫化的电池，加入纯水与硫酸钠、硫酸钾、酒石酸等物质混合液，实行正常充放电几次，然后倒出纯水加入稍高密度酸液调整电池内酸液至标准液浓度，容量恢复至 80%以上可认为修复成功。 此法机理，加入的这些硫酸盐配位掺杂剂，可与很多金属离子，包括 硫酸盐形成配位化合物。形成的化合物在酸性介质中是不稳定的，不导电的硫化层将逐步溶解返回到溶液中。 采纳化学方法，消除硫酸铅结晶，不仅成本高，增加电池内阻，并且还改变了电解液的原结构，修复后的使用期较短，副作用较大，其修复率约为 40%左右。5、脉冲修复...
