锤击沉管灌注桩施工方案VIP专享

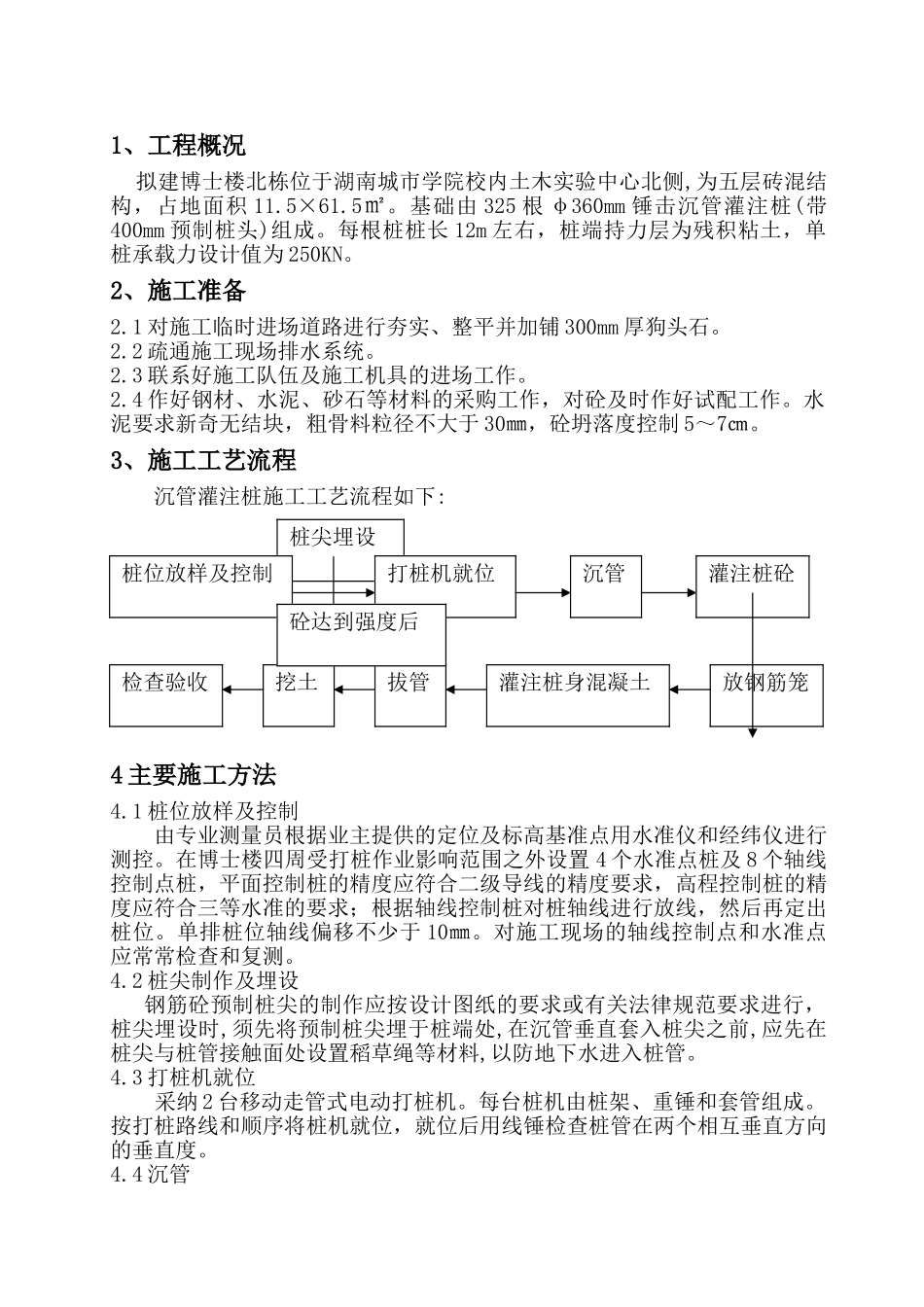

1、工程概况 拟建博士楼北栋位于湖南城市学院校内土木实验中心北侧,为五层砖混结构，占地面积 11.5×61.5㎡。基础由 325 根 φ360mm 锤击沉管灌注桩(带400mm 预制桩头)组成。每根桩桩长 12m 左右，桩端持力层为残积粘土，单桩承载力设计值为 250KN。2、施工准备 2.1 对施工临时进场道路进行夯实、整平并加铺 300mm 厚狗头石。2.2 疏通施工现场排水系统。2.3 联系好施工队伍及施工机具的进场工作。2.4 作好钢材、水泥、砂石等材料的采购工作，对砼及时作好试配工作。水泥要求新奇无结块，粗骨料粒径不大于 30㎜，砼坍落度控制 5～7㎝。3、施工工艺流程沉管灌注桩施工工艺流程如下: 4 主要施工方法4.1 桩位放样及控制由专业测量员根据业主提供的定位及标高基准点用水准仪和经纬仪进行测控。在博士楼四周受打桩作业影响范围之外设置 4 个水准点桩及 8 个轴线控制点桩，平面控制桩的精度应符合二级导线的精度要求，高程控制桩的精度应符合三等水准的要求；根据轴线控制桩对桩轴线进行放线，然后再定出桩位。单排桩位轴线偏移不少于 10㎜。对施工现场的轴线控制点和水准点应常常检查和复测。4.2 桩尖制作及埋设 钢筋砼预制桩尖的制作应按设计图纸的要求或有关法律规范要求进行，桩尖埋设时,须先将预制桩尖埋于桩端处,在沉管垂直套入桩尖之前,应先在桩尖与桩管接触面处设置稻草绳等材料,以防地下水进入桩管。4.3 打桩机就位采纳 2 台移动走管式电动打桩机。每台桩机由桩架、重锤和套管组成。按打桩路线和顺序将桩机就位，就位后用线锤检查桩管在两个相互垂直方向的垂直度。4.4 沉管桩尖埋设桩位放样及控制 打桩机就位沉管检查验收挖土拔管灌注桩身混凝土砼达到强度后放钢筋笼灌注桩砼4.4.1 观察桩管无偏移后，先低锤轻击，然后正式施打，施工时采纳退打和跳打法进行，中间空出的桩应待邻桩砼达到设计强度等级的 50%后方可施工。4.4.2 在沉管过程中，如有可能有水或泥进入桩管时，应先在管内灌入高1.5m 左右的砼,方可开始沉管。4.4.3 停锤原则以控制桩端设计标高为主,贯入度可作参考。4.4.4 沉管施工时，应记录每一桩管的总锤击数及最后一击的锤击数。沉管结束后应检查桩管垂直度，偏差不应超过 1%桩长。4.5 混凝土拌制 用 2 台 JDY350CH 搅拌机进行，砼坍落度宜为 5～7㎝4.6 钢筋制作安装 钢筋笼直径比桩管内径小 6㎝，埋设钢筋笼时须对准孔径吊直扶稳，缓慢下沉，下到设计位置后，立即固定。4.7 拔...
