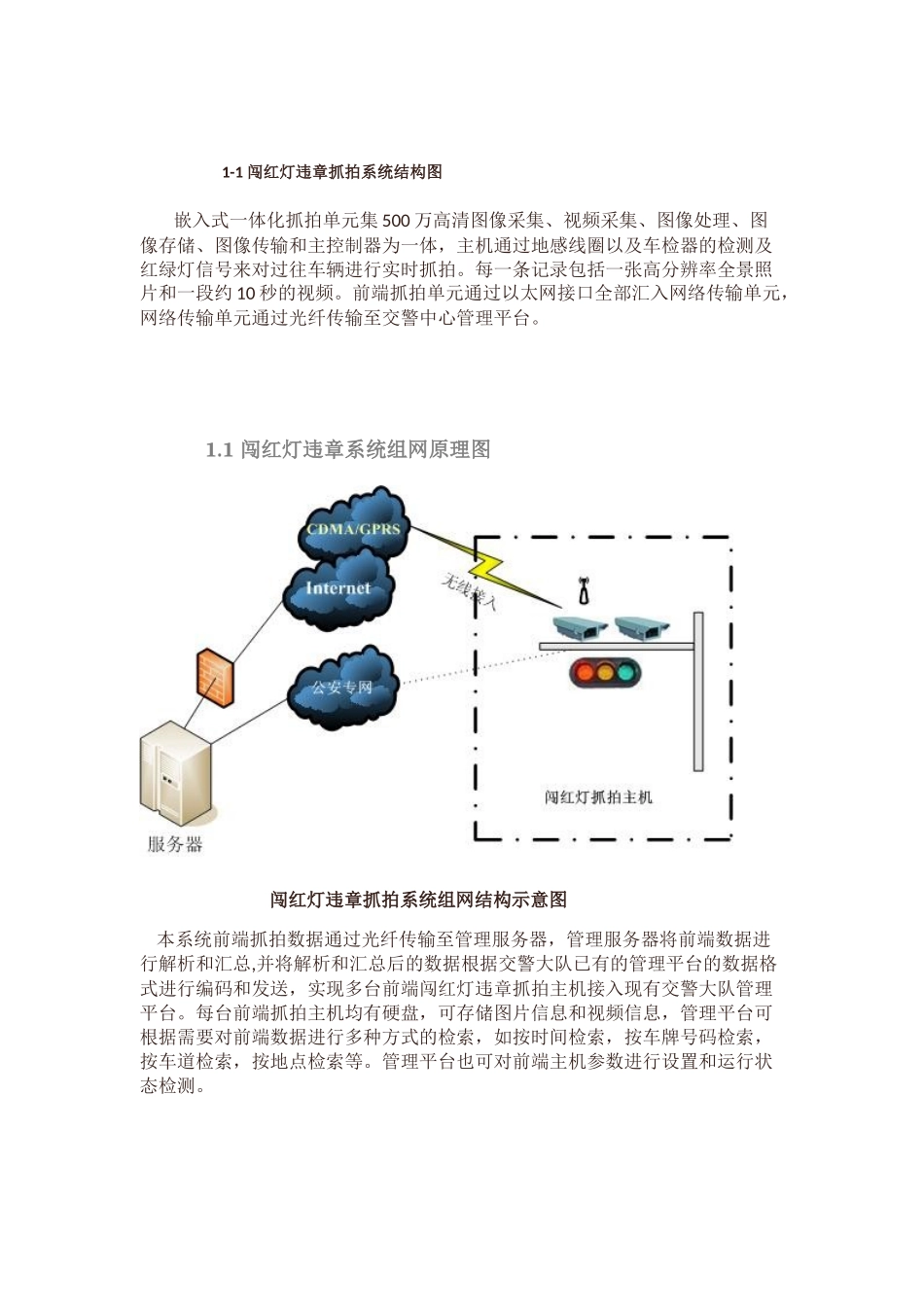

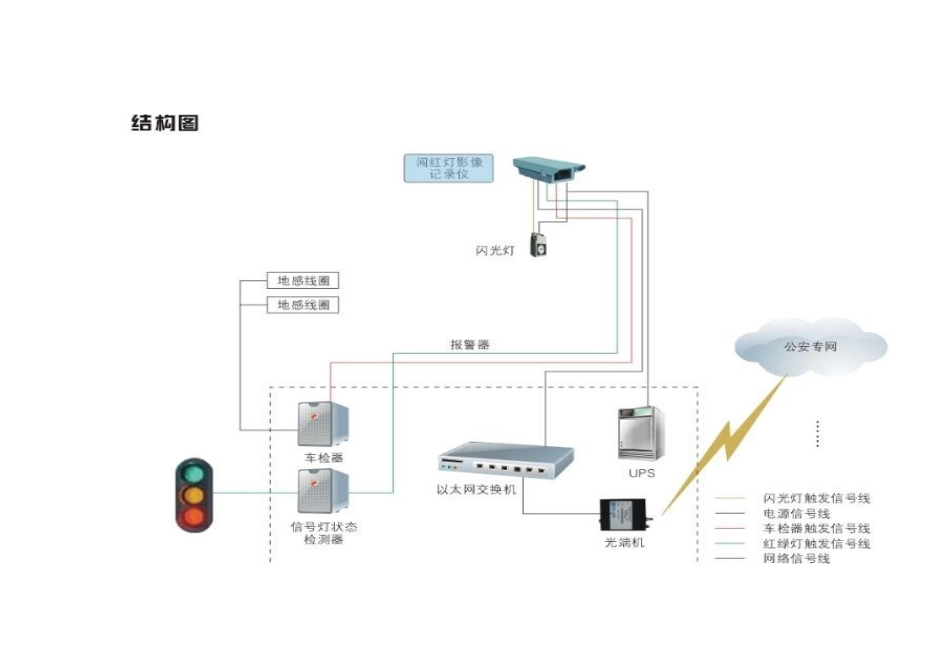

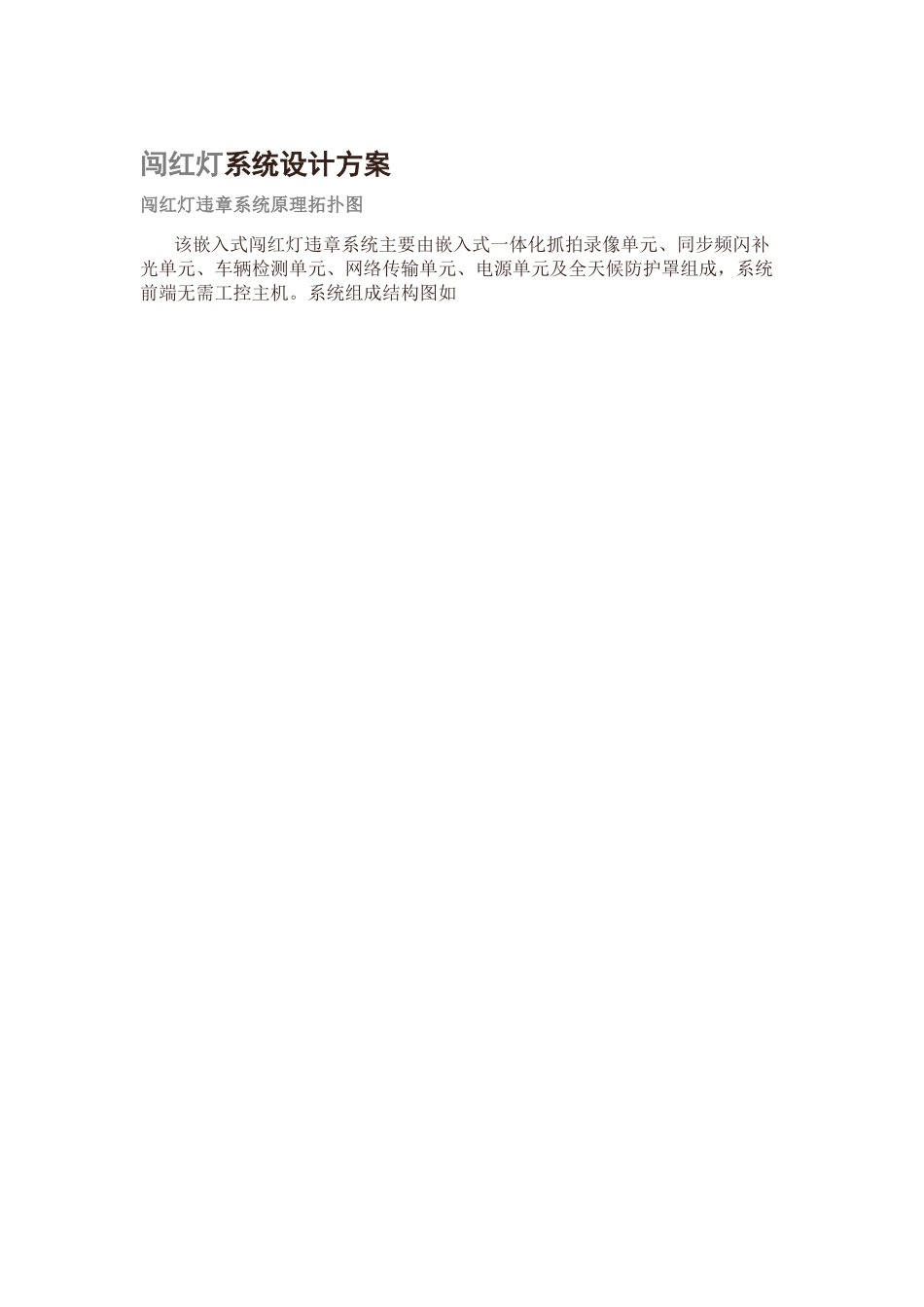

闯红灯系统设计方案闯红灯违章系统原理拓扑图该嵌入式闯红灯违章系统主要由嵌入式一体化抓拍录像单元、同步频闪补光单元、车辆检测单元、网络传输单元、电源单元及全天候防护罩组成，系统前端无需工控主机。系统组成结构图如 1-1 闯红灯违章抓拍系统结构图嵌入式一体化抓拍单元集 500 万高清图像采集、视频采集、图像处理、图像存储、图像传输和主控制器为一体，主机通过地感线圈以及车检器的检测及红绿灯信号来对过往车辆进行实时抓拍。每一条记录包括一张高分辨率全景照片和一段约 10 秒的视频。前端抓拍单元通过以太网接口全部汇入网络传输单元，网络传输单元通过光纤传输至交警中心管理平台。1.1 闯红灯违章系统组网原理图 闯红灯违章抓拍系统组网结构示意图 本系统前端抓拍数据通过光纤传输至管理服务器，管理服务器将前端数据进行解析和汇总,并将解析和汇总后的数据根据交警大队已有的管理平台的数据格式进行编码和发送，实现多台前端闯红灯违章抓拍主机接入现有交警大队管理平台。每台前端抓拍主机均有硬盘，可存储图片信息和视频信息，管理平台可根据需要对前端数据进行多种方式的检索，如按时间检索，按车牌号码检索，按车道检索，按地点检索等。管理平台也可对前端主机参数进行设置和运行状态检测。实拍图片：智能卡口系统组网方案2007-10-16 作 者 ： 浏 览 ： 4643次 系 统 设 计 方 案嵌 入 式 智 能 卡 口 系 统 主 要 由 嵌 入 式 一 体 化 抓 拍 单 元 、 同 步 频 闪 补 光 单元 、 车 辆 检 测 单 元 、 网 络 传 输 单 元 、 电 源 单 元 及 全 天 候 防 护 罩 组 成 ， 系统 前 端 无 需 工 控 主 机 。系 统 组 成 结 构 图 如 下 ： 交通卡口结构图嵌 入 式 一 体 化 抓 拍 单 元 集 高 清 CCD 图 像 采 集 、 图 像 处 理 、 图 像 存 储 、 图像 传 输 和 主 控 制 器 为 一 体 ， 主 机 通 过 地 感 线 圈 以 及 车 检 器 的 检 测 ， 对 过往 车 辆 进 行 实 时 抓 拍 。 前 端 各 车 道 抓 拍 单 元 通 过 以 太 网 接 口 全 部 汇 入 网络 传 输 单 元 ， 网 络 传 输 单 元 通 过 光 纤 传 输 至 交 警 中 心 管 理 平 台 。系 统 组 网 方 结 构 示 意 图 如 下 ：
