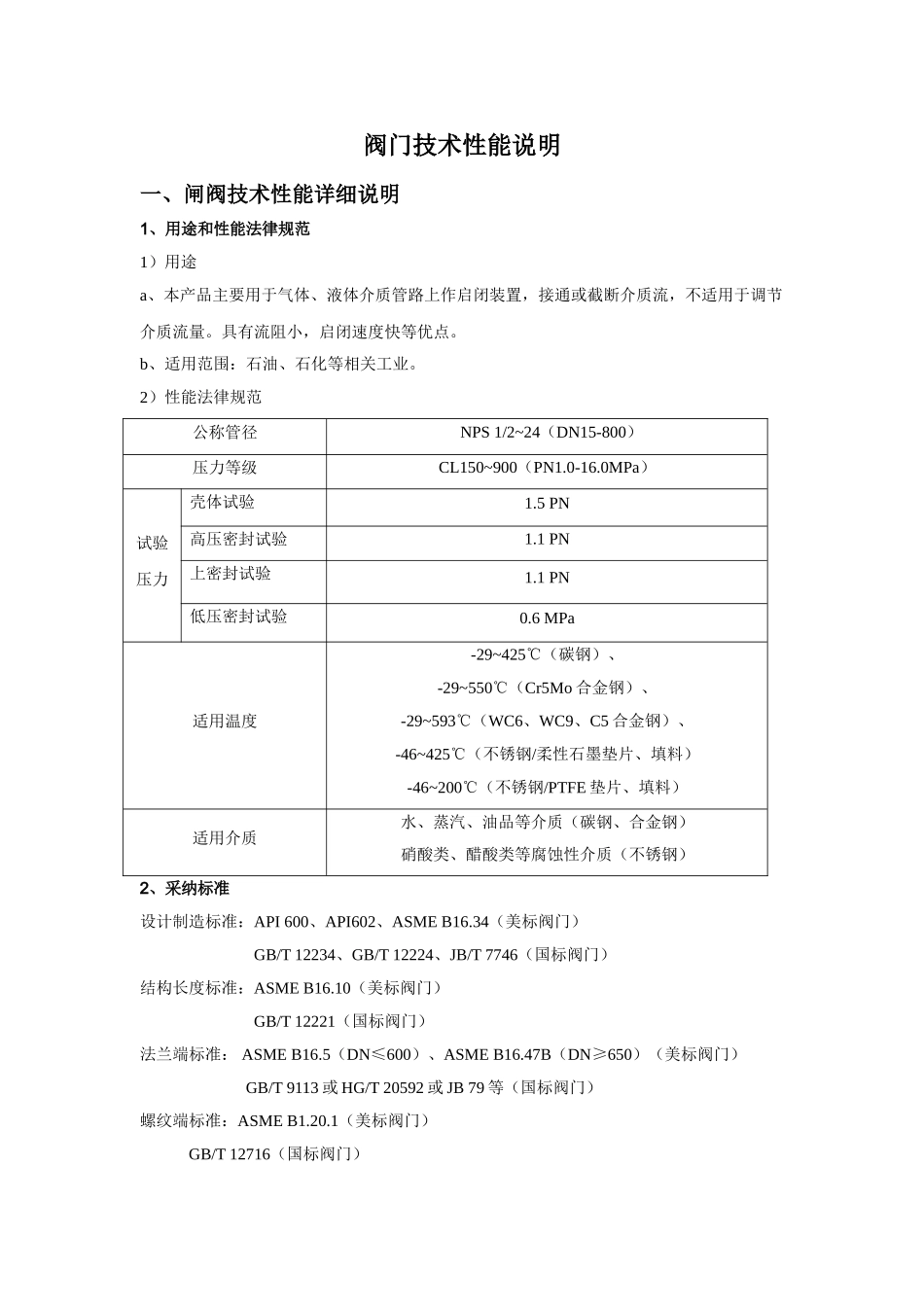

阀门技术性能说明

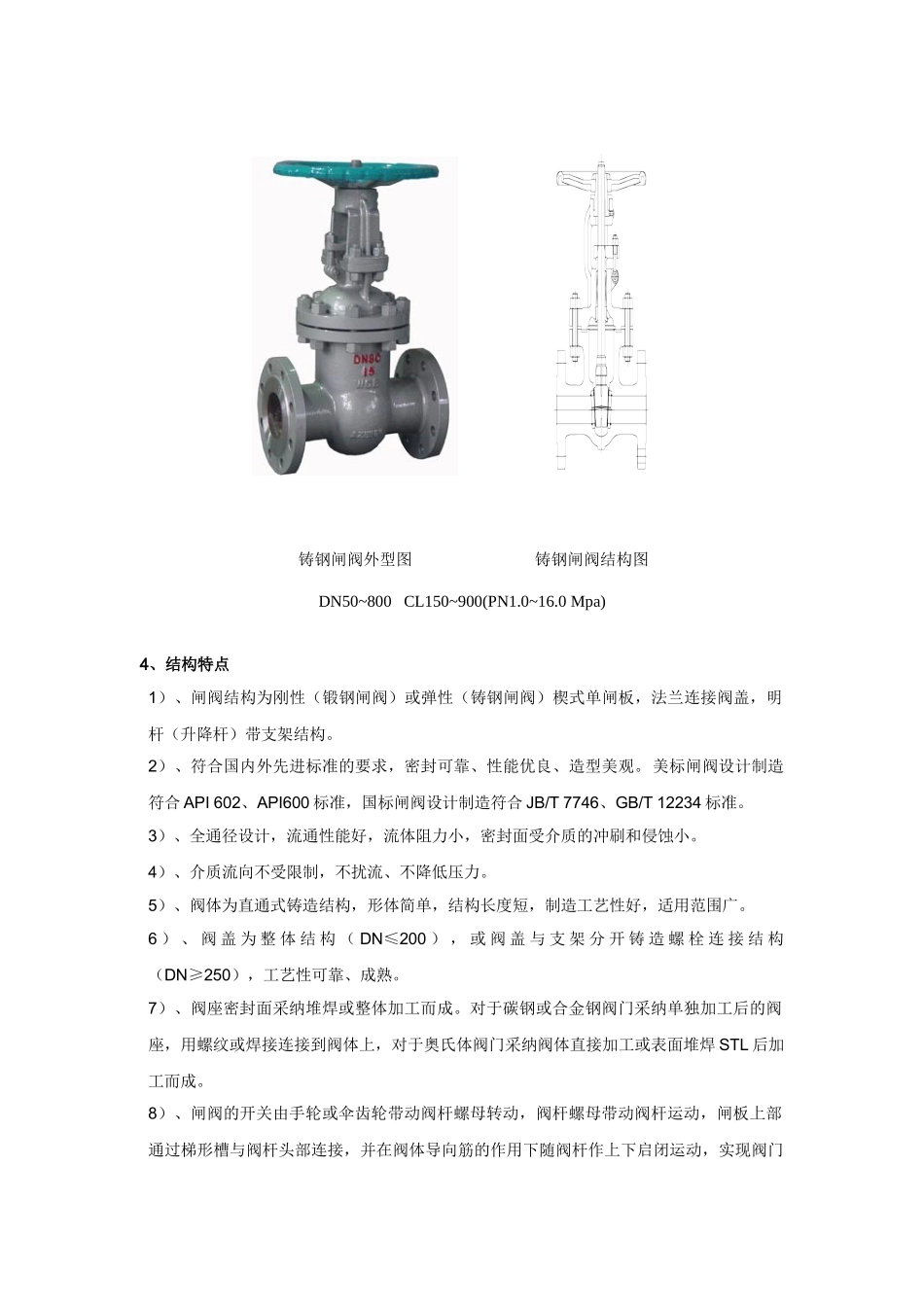

阀门技术性能说明一、闸阀技术性能详细说明1、用途和性能法律规范1）用途a、本产品主要用于气体、液体介质管路上作启闭装置，接通或截断介质流，不适用于调节介质流量。具有流阻小，启闭速度快等优点。b、适用范围：石油、石化等相关工业。2）性能法律规范公称管径 NPS 1/2~24（DN15-800）压力等级CL150~900（PN1.0-16.0MPa）试验压力壳体试验1.5 PN高压密封试验1.1 PN上密封试验1.1 PN低压密封试验0.6 MPa适用温度-29~425℃（碳钢）、-29~550℃（Cr5Mo 合金钢）、-29~593℃（WC6、WC9、C5 合金钢）、-46~425℃（不锈钢/柔性石墨垫片、填料）-46~200℃（不锈钢/PTFE 垫片、填料）适用介质水、蒸汽、油品等介质（碳钢、合金钢）硝酸类、醋酸类等腐蚀性介质（不锈钢）2、采纳标准设计制造标准：API 600、API602、ASME B16.34（美标阀门）GB/T 12234、GB/T 12224、JB/T 7746（国标阀门）结构长度标准：ASME B16.10（美标阀门）GB/T 12221（国标阀门）法兰端标准： ASME B16.5（DN≤600）、ASME B16.47B（DN≥650）（美标阀门）GB/T 9113 或 HG/T 20592 或 JB 79 等（国标阀门）螺纹端标准：ASME B1.20.1（美标阀门） GB/T 12716（国标阀门）承插焊端标准：ASME B16.11（美标阀门）JB/T 1751（国标阀门）对焊端标准：ASME B16.25（美标阀门）GB/T 12224（国标阀门）检验试验标准：API 598（美标阀门）；JB/T 9092、GB/T 13927（国标阀门）3、闸阀外型结构图 锻钢闸阀外型图锻钢闸阀结构图DN15~50 CL150~900(PN1.0~16.0 Mpa) 铸钢闸阀外型图铸钢闸阀结构图DN50~800 CL150~900(PN1.0~16.0 Mpa)4、结构特点1）、闸阀结构为刚性（锻钢闸阀）或弹性（铸钢闸阀）楔式单闸板，法兰连接阀盖，明杆（升降杆）带支架结构。2）、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。美标闸阀设计制造符合 API 602、API600 标准，国标闸阀设计制造符合 JB/T 7746、GB/T 12234 标准。3）、全通径设计，流通性能好，流体阻力小，密封面受介质的冲刷和侵蚀小。4）、介质流向不受限制，不扰流、不降低压力。5）、阀体为直通式铸造结构，形体简单，结构长度短，制造工艺性好，适用范围广。6 ） 、 阀 盖 为 整 体 结 构 （ DN≤200 ） ， 或 阀 盖 与 支 架 分 开 铸 造 螺 栓 连 接 结 构（DN≥250），工艺性可靠、成熟。7）、阀座密封面采纳堆焊或整体加工而成。对于碳钢或合金...
