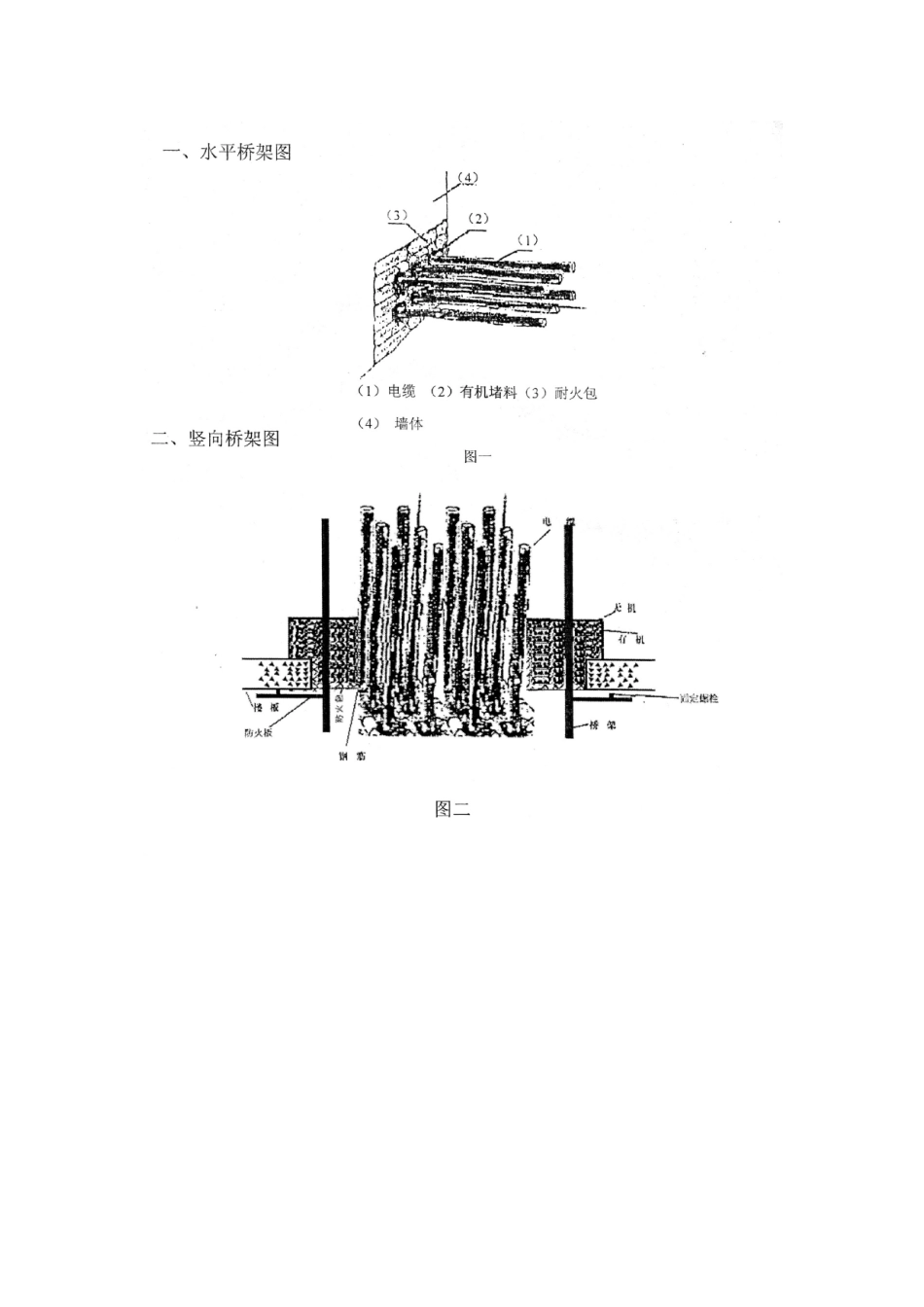

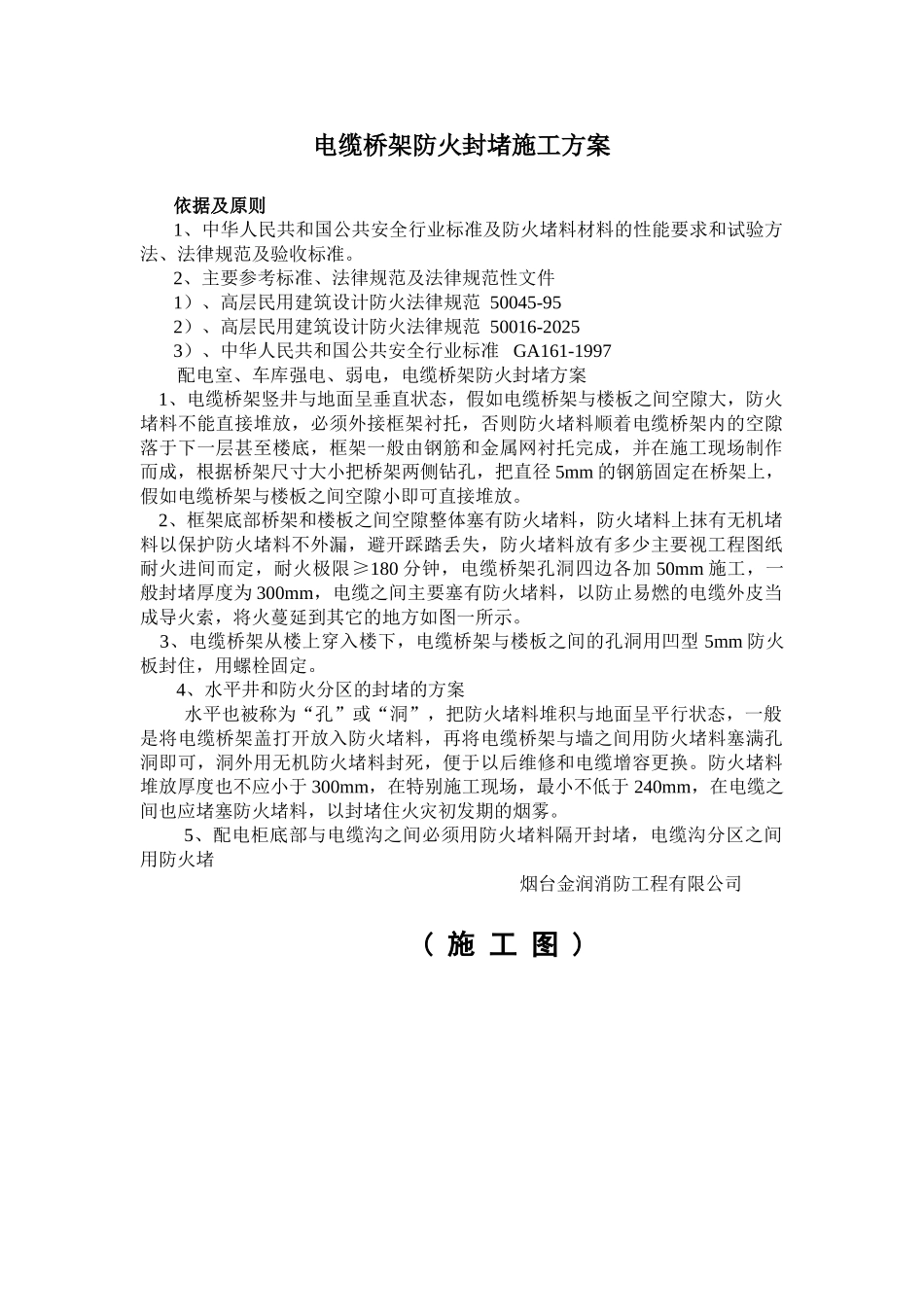

电缆桥架防火封堵施工方案 依据及原则1、中华人民共和国公共安全行业标准及防火堵料材料的性能要求和试验方法、法律规范及验收标准。2、主要参考标准、法律规范及法律规范性文件1）、高层民用建筑设计防火法律规范 50045-952）、高层民用建筑设计防火法律规范 50016-20253）、中华人民共和国公共安全行业标准 GA161-1997配电室、车库强电、弱电，电缆桥架防火封堵方案 1、电缆桥架竖井与地面呈垂直状态，假如电缆桥架与楼板之间空隙大，防火堵料不能直接堆放，必须外接框架衬托，否则防火堵料顺着电缆桥架内的空隙落于下一层甚至楼底，框架一般由钢筋和金属网衬托完成，并在施工现场制作而成，根据桥架尺寸大小把桥架两侧钻孔，把直径 5mm 的钢筋固定在桥架上，假如电缆桥架与楼板之间空隙小即可直接堆放。 2、框架底部桥架和楼板之间空隙整体塞有防火堵料，防火堵料上抹有无机堵料以保护防火堵料不外漏，避开踩踏丢失，防火堵料放有多少主要视工程图纸耐火进间而定，耐火极限≥180 分钟，电缆桥架孔洞四边各加 50mm 施工，一般封堵厚度为 300mm，电缆之间主要塞有防火堵料，以防止易燃的电缆外皮当成导火索，将火蔓延到其它的地方如图一所示。 3、电缆桥架从楼上穿入楼下，电缆桥架与楼板之间的孔洞用凹型 5mm 防火板封住，用螺栓固定。4、水平井和防火分区的封堵的方案水平也被称为“孔”或“洞”，把防火堵料堆积与地面呈平行状态，一般是将电缆桥架盖打开放入防火堵料，再将电缆桥架与墙之间用防火堵料塞满孔洞即可，洞外用无机防火堵料封死，便于以后维修和电缆增容更换。防火堵料堆放厚度也不应小于 300mm，在特别施工现场，最小不低于 240mm，在电缆之间也应堵塞防火堵料，以封堵住火灾初发期的烟雾。5、配电柜底部与电缆沟之间必须用防火堵料隔开封堵，电缆沟分区之间用防火堵烟台金润消防工程有限公司 ( 施 工 图 )
