除氧水箱及除氧器吊装施工方案VIP专享

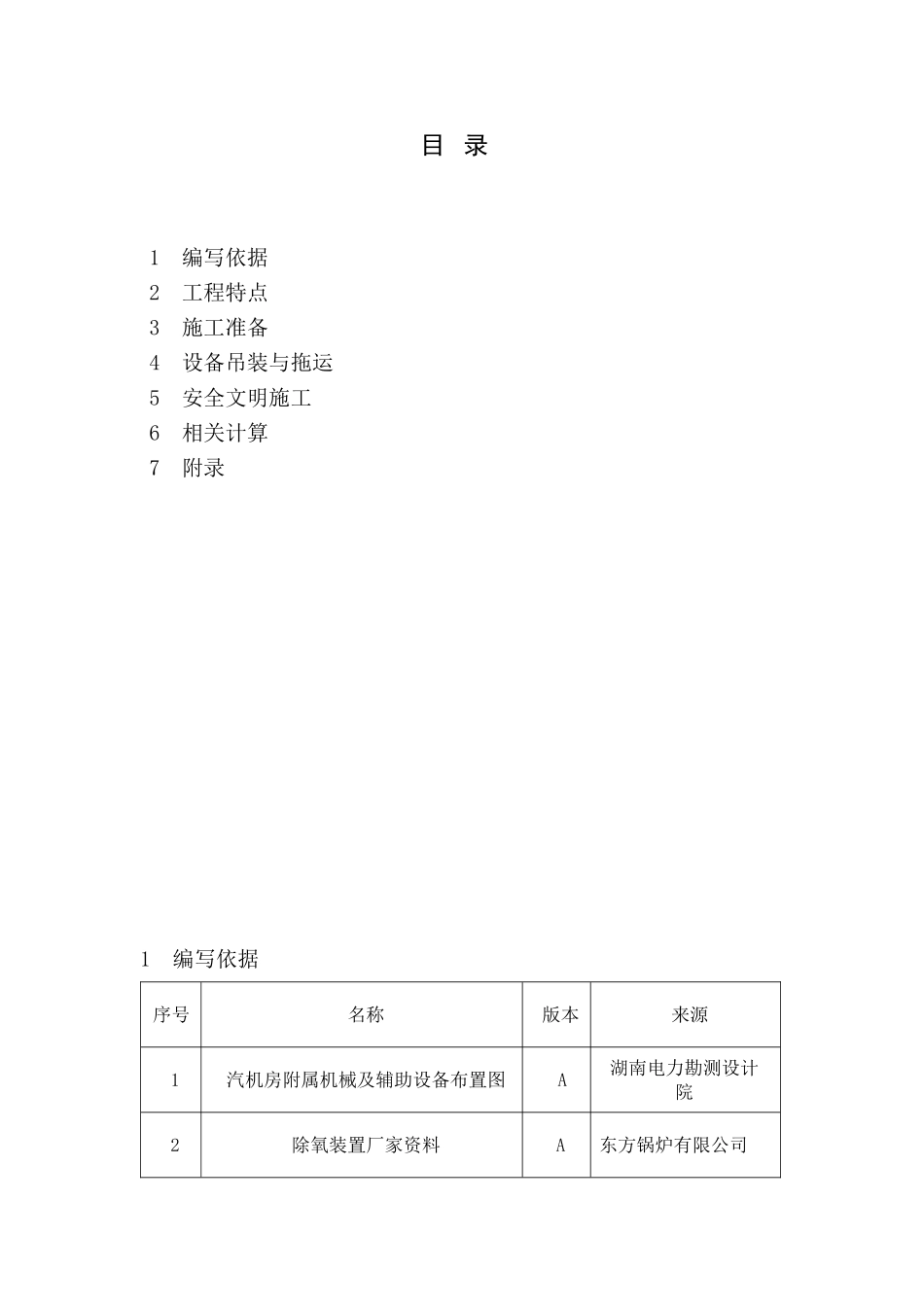

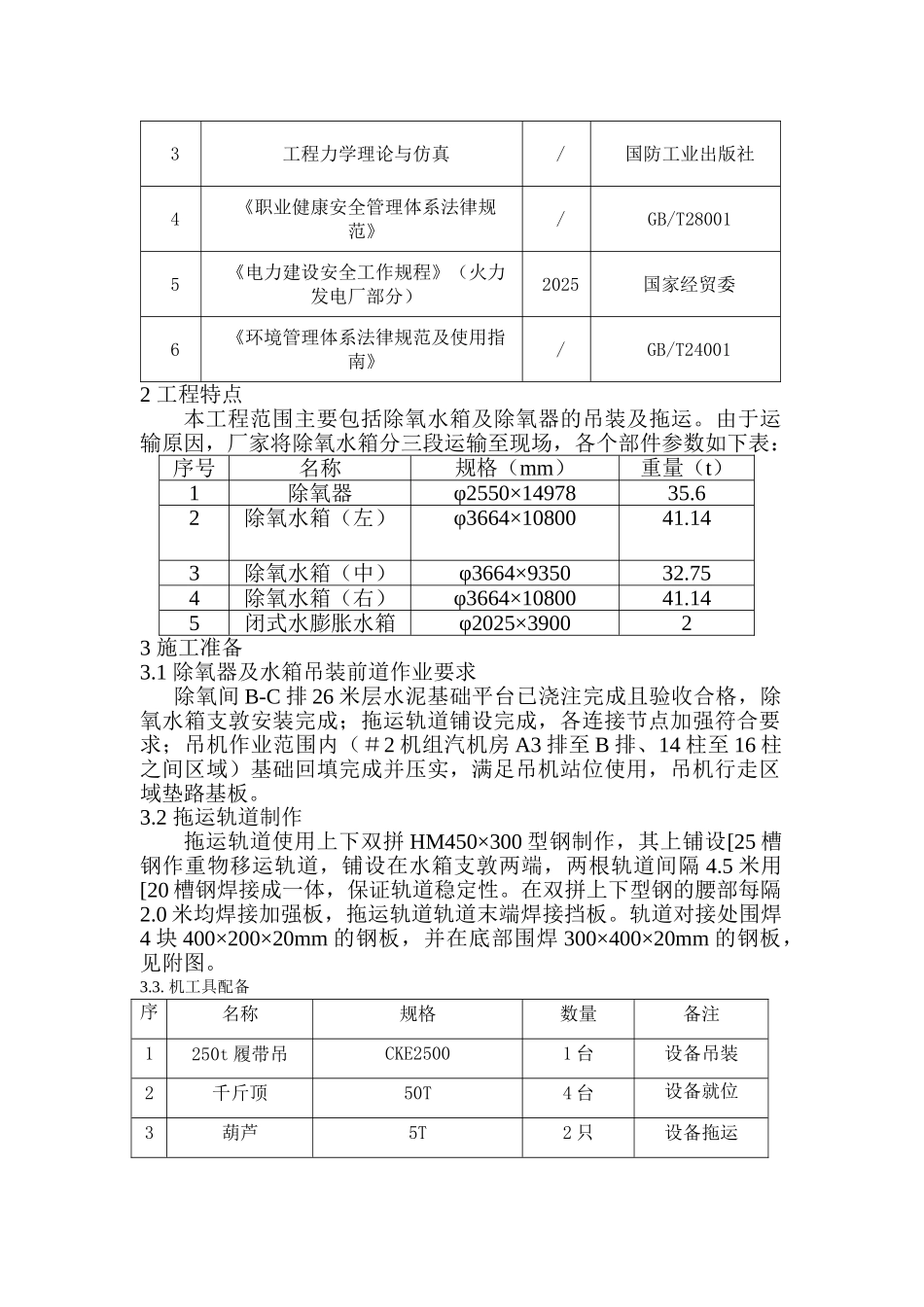

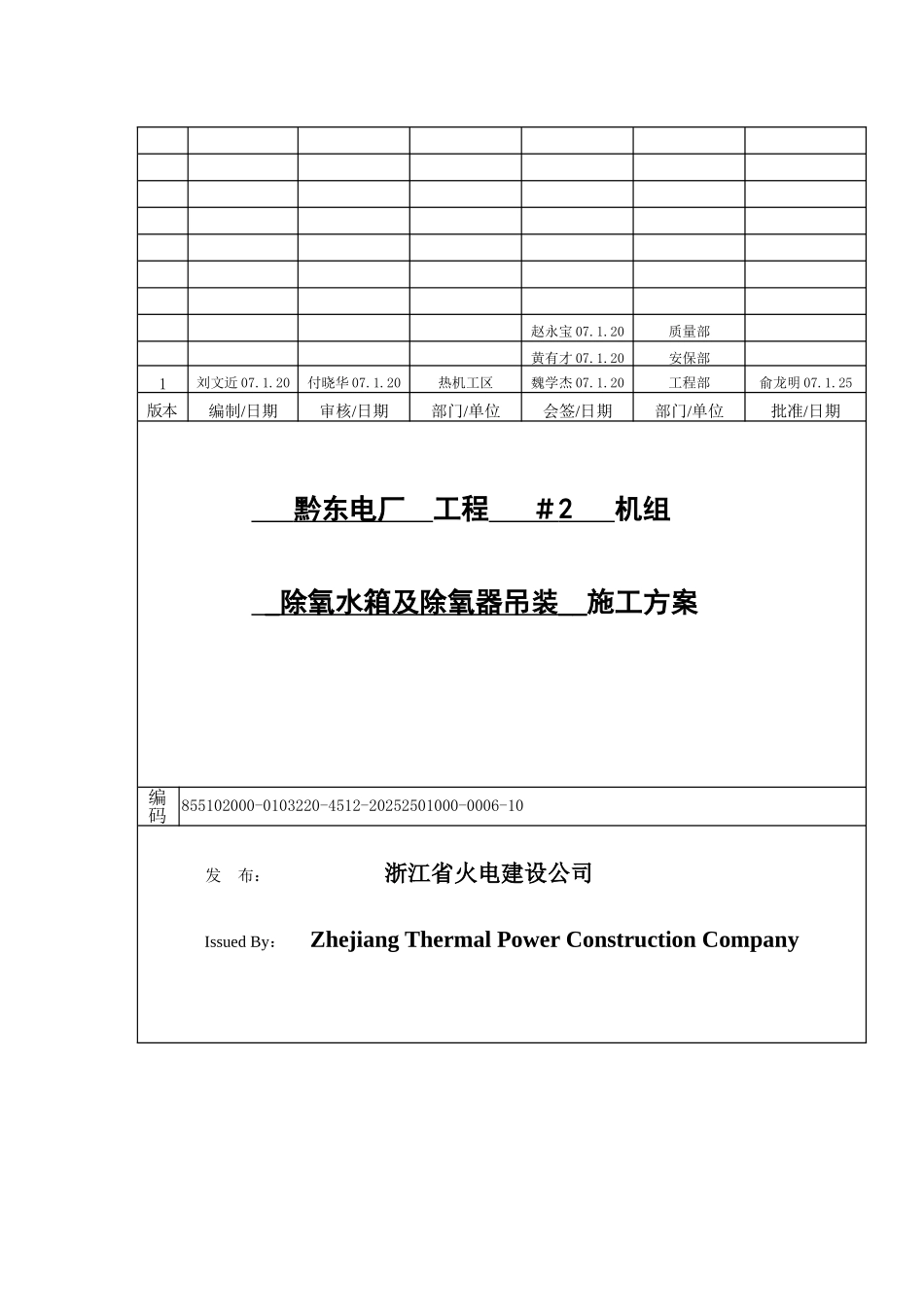

赵永宝 07.1.20质量部黄有才 07.1.20安保部1刘文近 07.1.20付晓华 07.1.20热机工区魏学杰 07.1.20工程部俞龙明 07.1.25版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期 黔东电厂 工程 ＃ 2 机组 _ 除氧水箱及除氧器吊装 __ 施工方案编码855102000-0103220-4512-20252501000-0006-10发 布： 浙江省火电建设公司Issued By： Zhejiang Thermal Power Construction Company目 录1 编写依据2 工程特点 3 施工准备4 设备吊装与拖运5 安全文明施工6 相关计算7 附录1 编写依据序号名称版本来源1汽机房附属机械及辅助设备布置图A湖南电力勘测设计院2除氧装置厂家资料A东方锅炉有限公司3工程力学理论与仿真/国防工业出版社4《职业健康安全管理体系法律规范》/GB/T280015《电力建设安全工作规程》（火力发电厂部分）2025国家经贸委6《环境管理体系法律规范及使用指南》/GB/T240012 工程特点本工程范围主要包括除氧水箱及除氧器的吊装及拖运。由于运输原因，厂家将除氧水箱分三段运输至现场，各个部件参数如下表：序号名称规格（mm）重量（t）1除氧器φ2550×1497835.62除氧水箱（左）φ3664×1080041.143除氧水箱（中）φ3664×935032.754除氧水箱（右）φ3664×1080041.145闭式水膨胀水箱φ2025×390023 施工准备3.1 除氧器及水箱吊装前道作业要求除氧间 B-C 排 26 米层水泥基础平台已浇注完成且验收合格，除氧水箱支敦安装完成；拖运轨道铺设完成，各连接节点加强符合要求；吊机作业范围内（＃2 机组汽机房 A3 排至 B 排、14 柱至 16 柱之间区域）基础回填完成并压实，满足吊机站位使用，吊机行走区域垫路基板。3.2 拖运轨道制作拖运轨道使用上下双拼 HM450×300 型钢制作，其上铺设[25 槽钢作重物移运轨道，铺设在水箱支敦两端，两根轨道间隔 4.5 米用[20 槽钢焊接成一体，保证轨道稳定性。在双拼上下型钢的腰部每隔2.0 米均焊接加强板，拖运轨道轨道末端焊接挡板。轨道对接处围焊4 块 400×200×20mm 的钢板，并在底部围焊 300×400×20mm 的钢板，见附图。3.3. 机工具配备序号名称规格数量备注1250t 履带吊CKE25001 台设备吊装2千斤顶50T4 台设备就位 H=320mm3葫芦5T2 只设备拖运4榔头4 磅1 只设备安装5线锤2 只设备安装6撬棒2 根设备安装7割刀及皮带2 副设备安装8接线盘2 只设备安装9角磨2 只设备安装10扳手12″15″各 2 把设备安装11水位皮带φ122 副设备...
