隧道双侧壁导坑分台阶施工方案

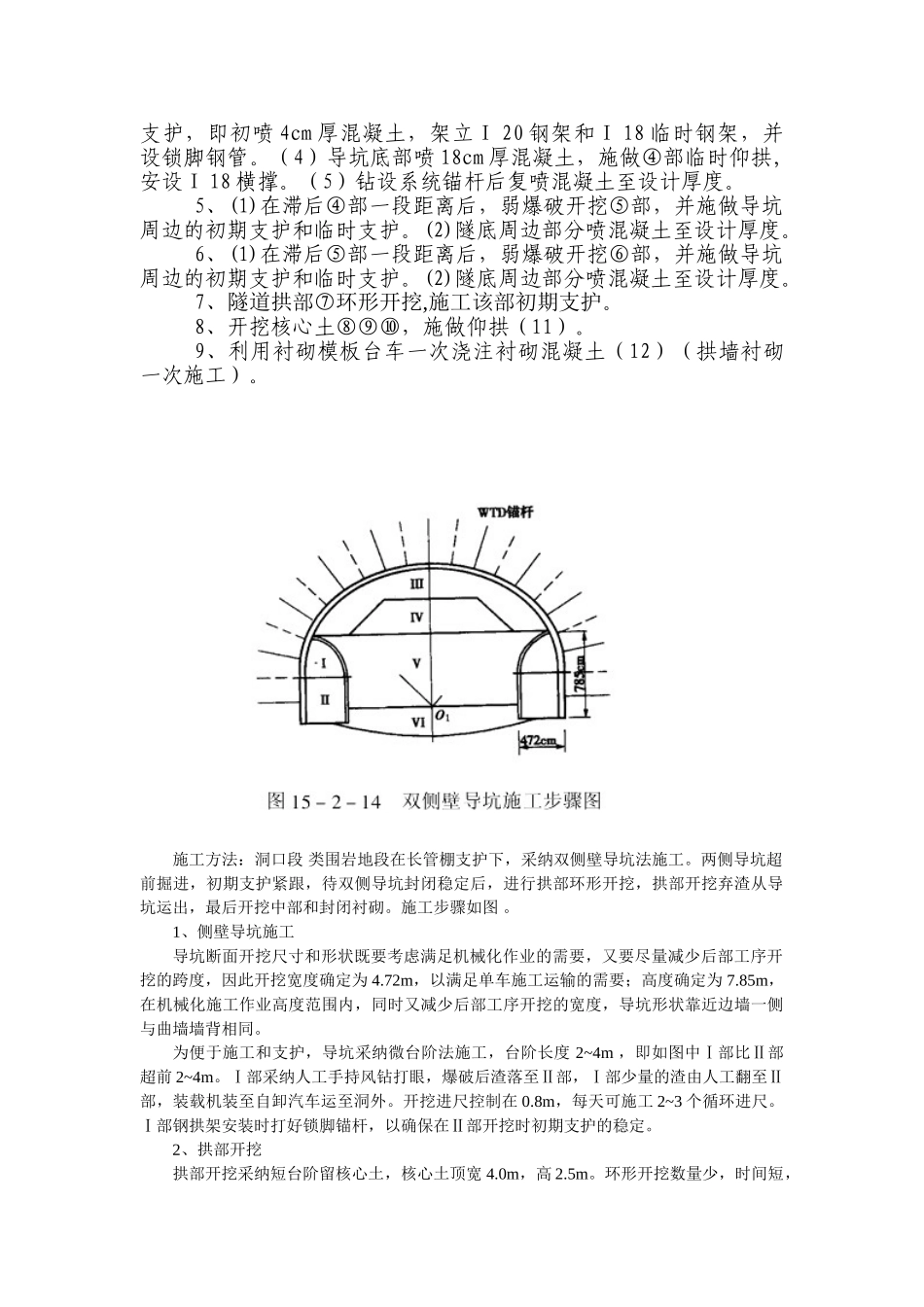

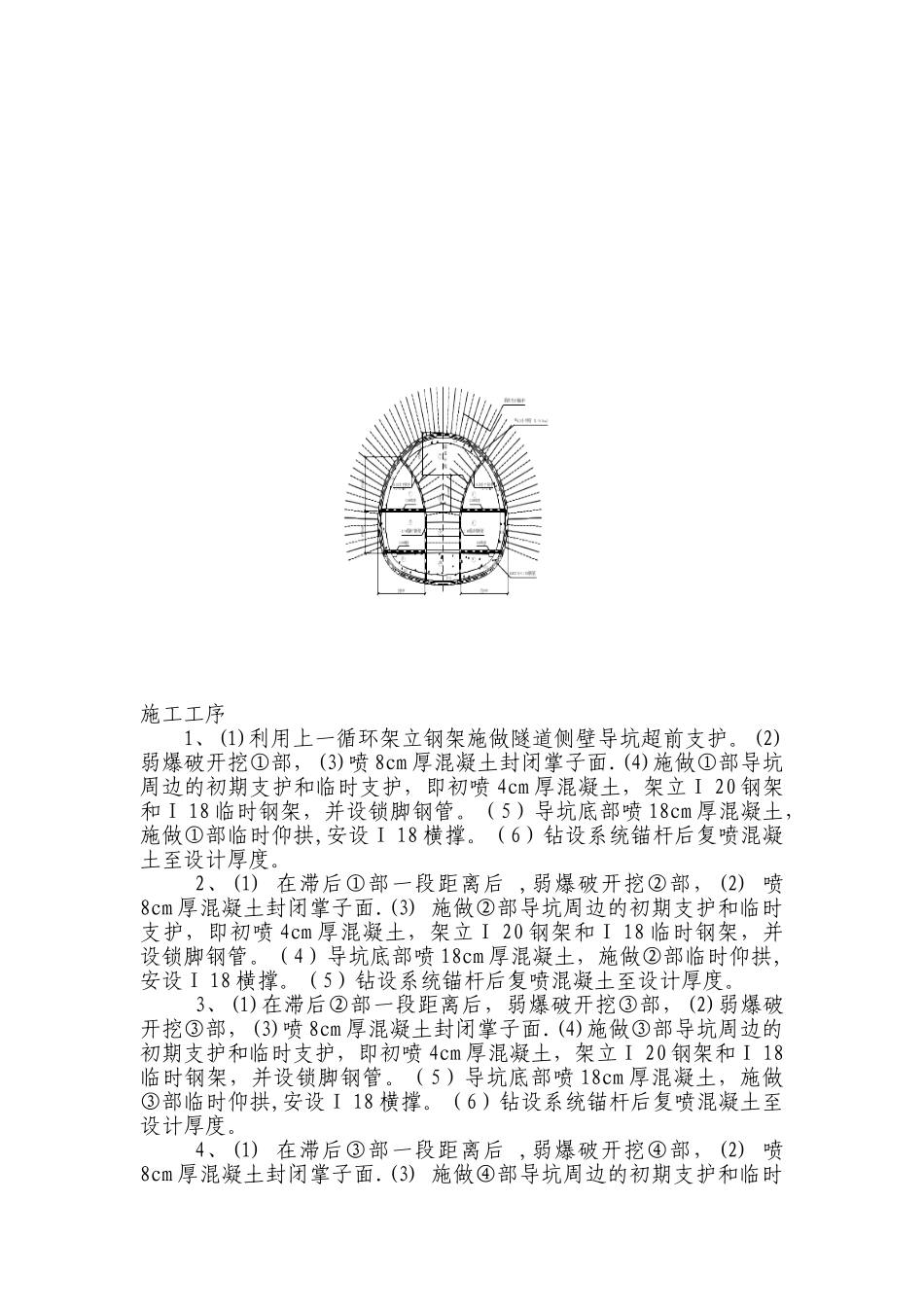

施工工序1、(1)利用上一循环架立钢架施做隧道侧壁导坑超前支护。(2)弱爆破开挖①部，(3)喷 8cm 厚混凝土封闭掌子面.(4)施做①部导坑周边的初期支护和临时支护，即初喷 4cm 厚混凝土，架立Ⅰ 20 钢架和Ⅰ 18 临时钢架，并设锁脚钢管。（5）导坑底部喷 18cm 厚混凝土，施做①部临时仰拱,安设Ⅰ 18 横撑。（6）钻设系统锚杆后复喷混凝土至设计厚度。2、(1) 在滞后①部一段距离后 ,弱爆破开挖②部，(2) 喷8cm 厚混凝土封闭掌子面.(3) 施做②部导坑周边的初期支护和临时支护，即初喷 4cm 厚混凝土，架立Ⅰ 20 钢架和Ⅰ 18 临时钢架，并设锁脚钢管。（4）导坑底部喷 18cm 厚混凝土，施做②部临时仰拱, 安设Ⅰ 18 横撑。（5）钻设系统锚杆后复喷混凝土至设计厚度。3、(1)在滞后②部一段距离后，弱爆破开挖③部，(2)弱爆破开挖③部，(3)喷 8cm 厚混凝土封闭掌子面.(4)施做③部导坑周边的初期支护和临时支护，即初喷 4cm 厚混凝土，架立Ⅰ 20 钢架和Ⅰ 18临时钢架，并设锁脚钢管。（5）导坑底部喷 18cm 厚混凝土，施做③部临时仰拱,安设Ⅰ 18 横撑。（6）钻设系统锚杆后复喷混凝土至设计厚度。4、(1) 在滞后③部一段距离后 ,弱爆破开挖④部，(2) 喷8cm 厚混凝土封闭掌子面.(3) 施做④部导坑周边的初期支护和临时支护，即初喷 4cm 厚混凝土，架立Ⅰ 20 钢架和Ⅰ 18 临时钢架，并设锁脚钢管。（4）导坑底部喷 18cm 厚混凝土，施做④部临时仰拱, 安设Ⅰ 18 横撑。（5）钻设系统锚杆后复喷混凝土至设计厚度。5、(1)在滞后④部一段距离后，弱爆破开挖⑤部，并施做导坑周边的初期支护和临时支护。(2)隧底周边部分喷混凝土至设计厚度。6、(1)在滞后⑤部一段距离后，弱爆破开挖⑥部，并施做导坑周边的初期支护和临时支护。(2)隧底周边部分喷混凝土至设计厚度。7、隧道拱部⑦环形开挖,施工该部初期支护。8、开挖核心土⑧⑨⑩，施做仰拱（11）。9、利用衬砌模板台车一次浇注衬砌混凝土（12）（拱墙衬砌一次施工）。施工方法：洞口段 类围岩地段在长管棚支护下，采纳双侧壁导坑法施工。两侧导坑超前掘进，初期支护紧跟，待双侧导坑封闭稳定后，进行拱部环形开挖，拱部开挖弃渣从导坑运出，最后开挖中部和封闭衬砌。施工步骤如图 。1、侧壁导坑施工导坑断面开挖尺寸和形状既要考虑满足机械化作业的需要，又要尽量减少后部工序开挖的跨度，因此开挖宽度确定为 4.72m，以满足单车施工运输的需要；高度确定为 7...
