高速铁路隧道工程规范摘录

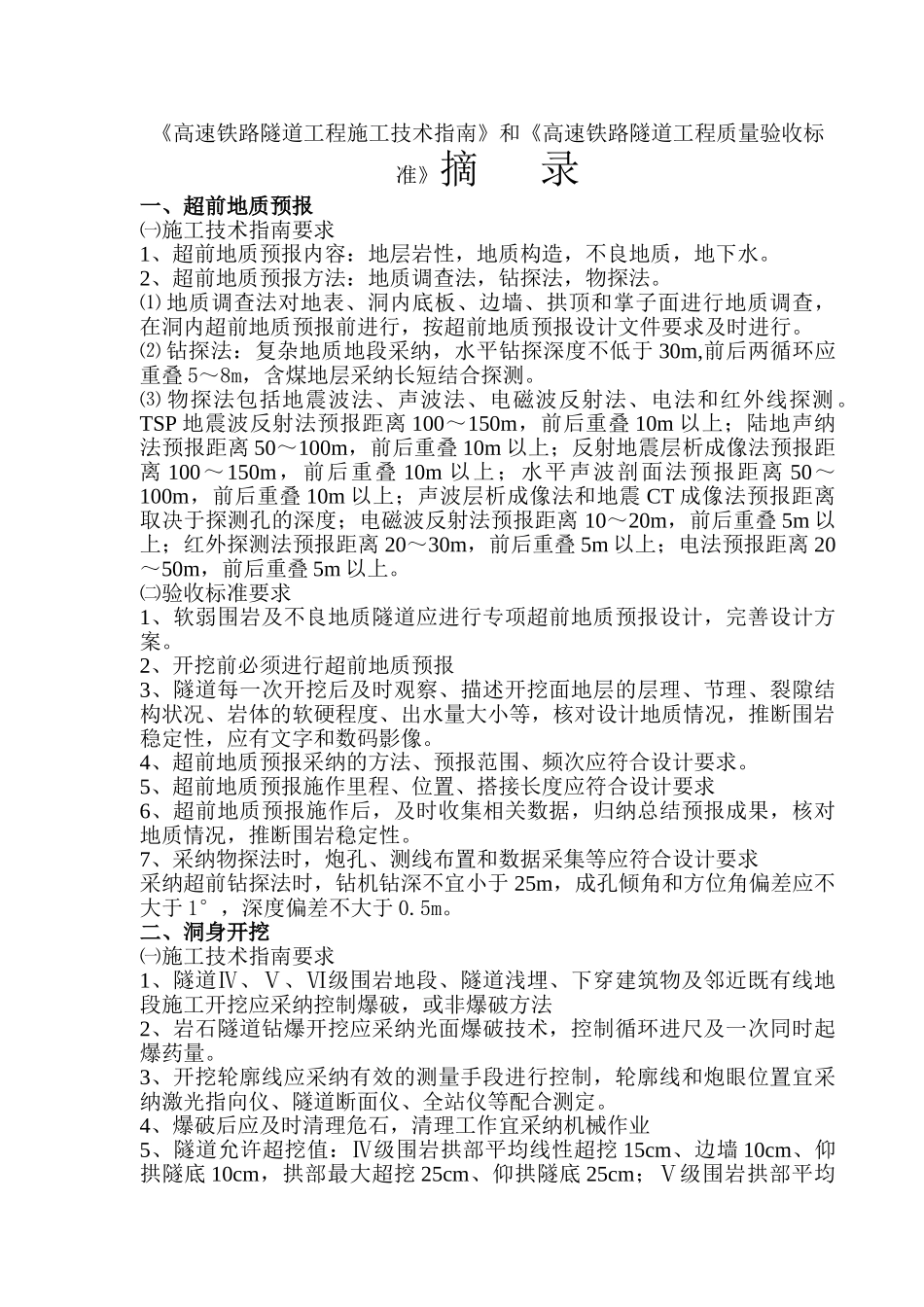

《高速铁路隧道工程施工技术指南》和《高速铁路隧道工程质量验收标准》摘 录一、超前地质预报㈠施工技术指南要求1、超前地质预报内容：地层岩性，地质构造，不良地质，地下水。2、超前地质预报方法：地质调查法，钻探法，物探法。⑴ 地质调查法对地表、洞内底板、边墙、拱顶和掌子面进行地质调查，在洞内超前地质预报前进行，按超前地质预报设计文件要求及时进行。⑵ 钻探法：复杂地质地段采纳，水平钻探深度不低于 30m,前后两循环应重叠 5～8m，含煤地层采纳长短结合探测。⑶ 物探法包括地震波法、声波法、电磁波反射法、电法和红外线探测。TSP 地震波反射法预报距离 100～150m，前后重叠 10m 以上；陆地声纳法预报距离 50～100m，前后重叠 10m 以上；反射地震层析成像法预报距离 100～150m，前后重叠 10m 以上；水平声波剖面法预报距离 50～100m，前后重叠 10m 以上；声波层析成像法和地震 CT 成像法预报距离取决于探测孔的深度；电磁波反射法预报距离 10～20m，前后重叠 5m 以上；红外探测法预报距离 20～30m，前后重叠 5m 以上；电法预报距离 20～50m，前后重叠 5m 以上。㈡验收标准要求1、软弱围岩及不良地质隧道应进行专项超前地质预报设计，完善设计方案。2、开挖前必须进行超前地质预报3、隧道每一次开挖后及时观察、描述开挖面地层的层理、节理、裂隙结构状况、岩体的软硬程度、出水量大小等，核对设计地质情况，推断围岩稳定性，应有文字和数码影像。4、超前地质预报采纳的方法、预报范围、频次应符合设计要求。5、超前地质预报施作里程、位置、搭接长度应符合设计要求6、超前地质预报施作后，及时收集相关数据，归纳总结预报成果，核对地质情况，推断围岩稳定性。7、采纳物探法时，炮孔、测线布置和数据采集等应符合设计要求采纳超前钻探法时，钻机钻深不宜小于 25m，成孔倾角和方位角偏差应不大于 1°，深度偏差不大于 0.5m。二、洞身开挖㈠施工技术指南要求1、隧道Ⅳ、Ⅴ、Ⅵ级围岩地段、隧道浅埋、下穿建筑物及邻近既有线地段施工开挖应采纳控制爆破，或非爆破方法2、岩石隧道钻爆开挖应采纳光面爆破技术，控制循环进尺及一次同时起爆药量。3、开挖轮廓线应采纳有效的测量手段进行控制，轮廓线和炮眼位置宜采纳激光指向仪、隧道断面仪、全站仪等配合测定。4、爆破后应及时清理危石，清理工作宜采纳机械作业5、隧道允许超挖值：Ⅳ级围岩拱部平均线性超挖 15cm、边墙 10cm、仰拱隧底 10cm，拱部最...
