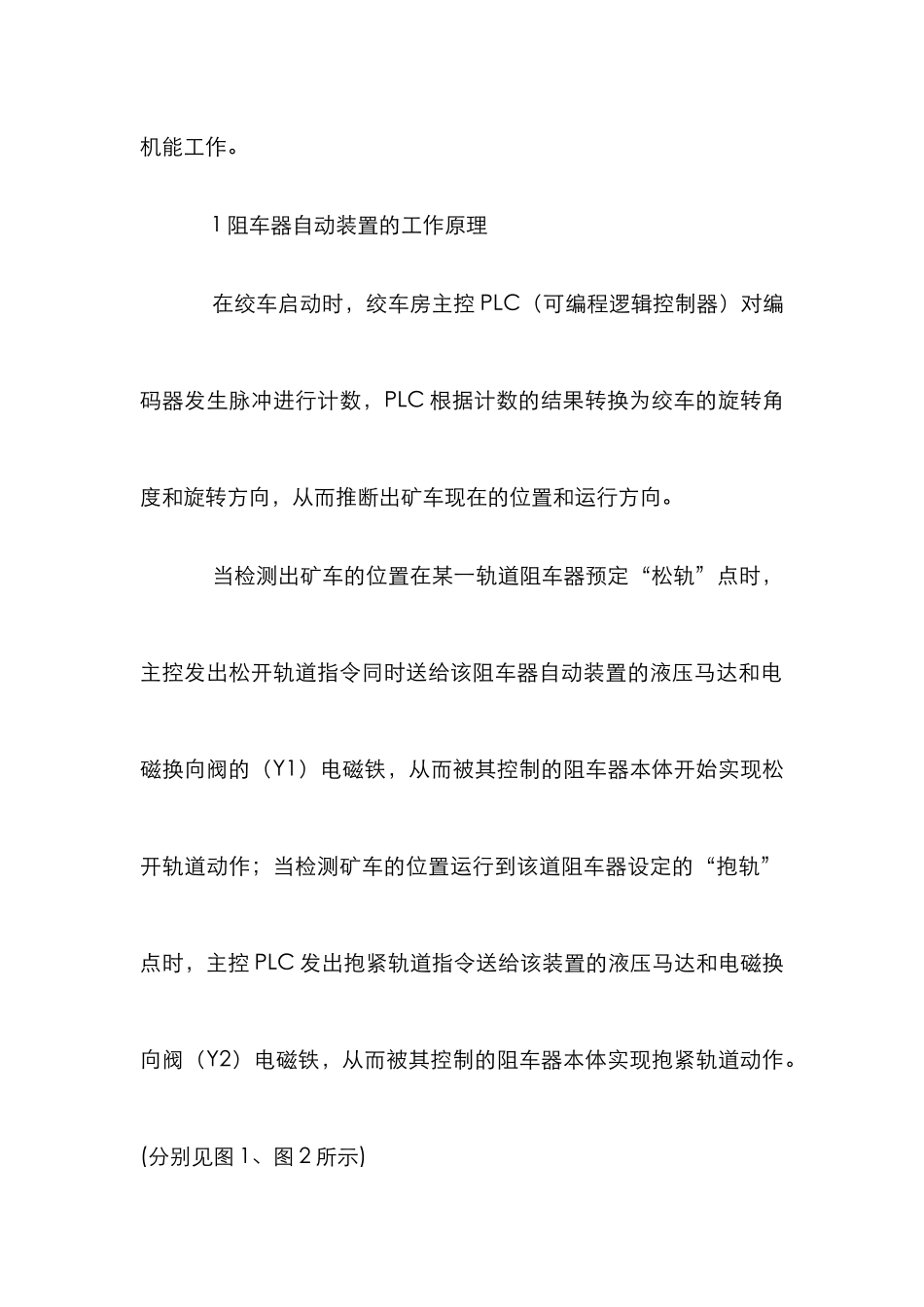

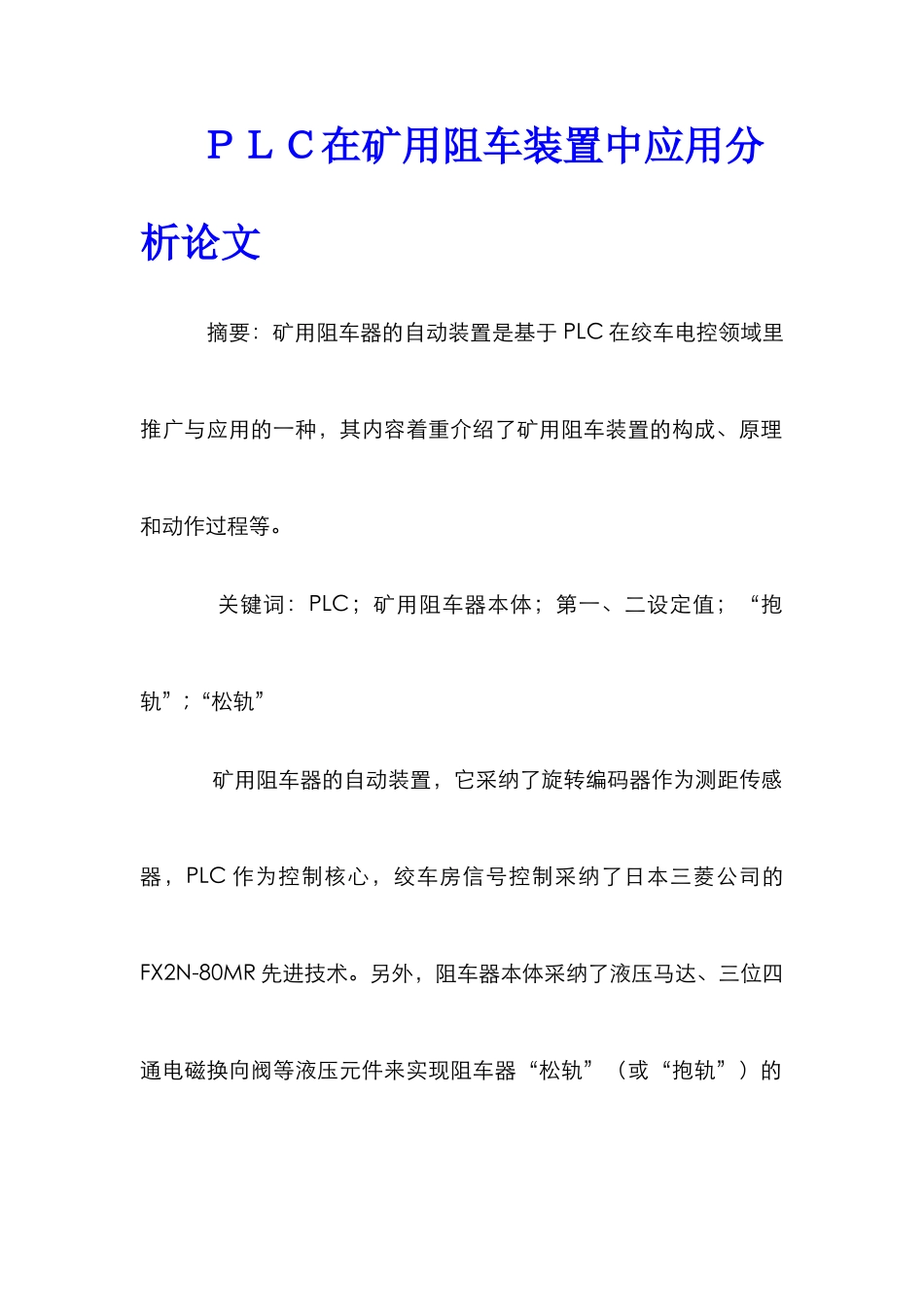

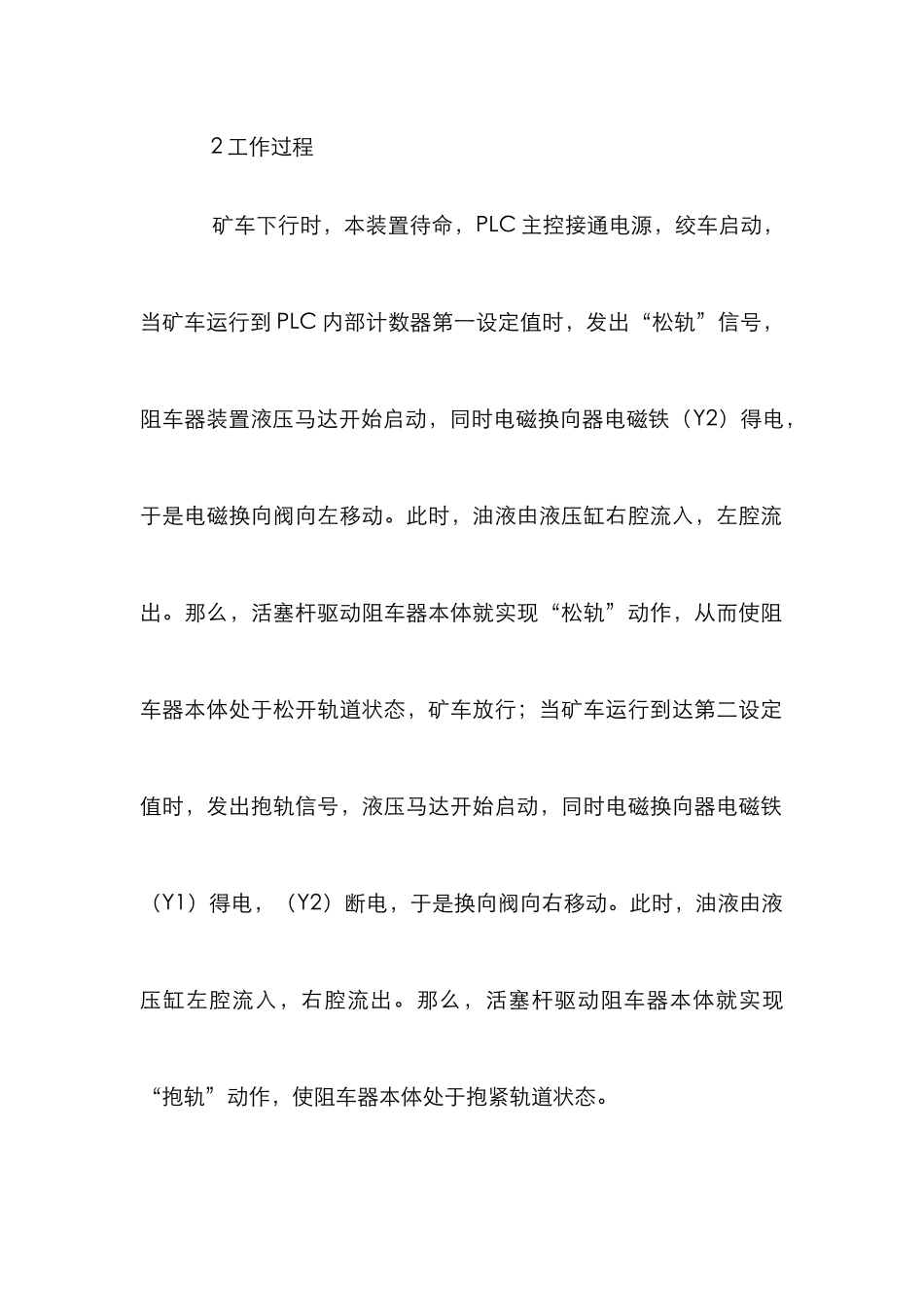

ＰＬＣ在矿用阻车装置中应用分析论文 摘要：矿用阻车器的自动装置是基于 PLC 在绞车电控领域里推广与应用的一种，其内容着重介绍了矿用阻车装置的构成、原理和动作过程等。 关键词：PLC；矿用阻车器本体；第一、二设定值；“抱轨”;“松轨” 矿用阻车器的自动装置，它采纳了旋转编码器作为测距传感器，PLC 作为控制核心，绞车房信号控制采纳了日本三菱公司的FX2N-80MR 先进技术。另外，阻车器本体采纳了液压马达、三位四通电磁换向阀等液压元件来实现阻车器“松轨”（或“抱轨”）的机能工作。 1 阻车器自动装置的工作原理 在绞车启动时，绞车房主控 PLC（可编程逻辑控制器）对编码器发生脉冲进行计数，PLC 根据计数的结果转换为绞车的旋转角度和旋转方向，从而推断出矿车现在的位置和运行方向。 当检测出矿车的位置在某一轨道阻车器预定“松轨”点时，主控发出松开轨道指令同时送给该阻车器自动装置的液压马达和电磁换向阀的（Y1）电磁铁，从而被其控制的阻车器本体开始实现松开轨道动作；当检测矿车的位置运行到该道阻车器设定的“抱轨”点时，主控 PLC 发出抱紧轨道指令送给该装置的液压马达和电磁换向阀（Y2）电磁铁，从而被其控制的阻车器本体实现抱紧轨道动作。(分别见图 1、图 2 所示) 2 工作过程 矿车下行时，本装置待命，PLC 主控接通电源，绞车启动，当矿车运行到 PLC 内部计数器第一设定值时，发出“松轨”信号，阻车器装置液压马达开始启动，同时电磁换向器电磁铁（Y2）得电，于是电磁换向阀向左移动。此时，油液由液压缸右腔流入，左腔流出。那么，活塞杆驱动阻车器本体就实现“松轨”动作，从而使阻车器本体处于松开轨道状态，矿车放行；当矿车运行到达第二设定值时，发出抱轨信号，液压马达开始启动，同时电磁换向器电磁铁（Y1）得电，（Y2）断电，于是换向阀向右移动。此时，油液由液压缸左腔流入，右腔流出。那么，活塞杆驱动阻车器本体就实现“抱轨”动作，使阻车器本体处于抱紧轨道状态。 矿车上行时，与下行时恰恰相反。 当矿车运行速度大于或等于 115%时(或出现飞车、溜车事故时)，限速继电器瞬时动作。相应地，安全回路中一组限速继电器常闭触点（GSJ2、GSJ1）就会断开，从而切断绞车安全回路，迫使绞车安全制动停车。3 应用中必须考虑的几个问题 1）绞车传感器、旋转编码器(ASS)安装问题： 编码器：为了检测矿车运行现在距离，故编码器安装在绞车轮上。另外，要求编...
