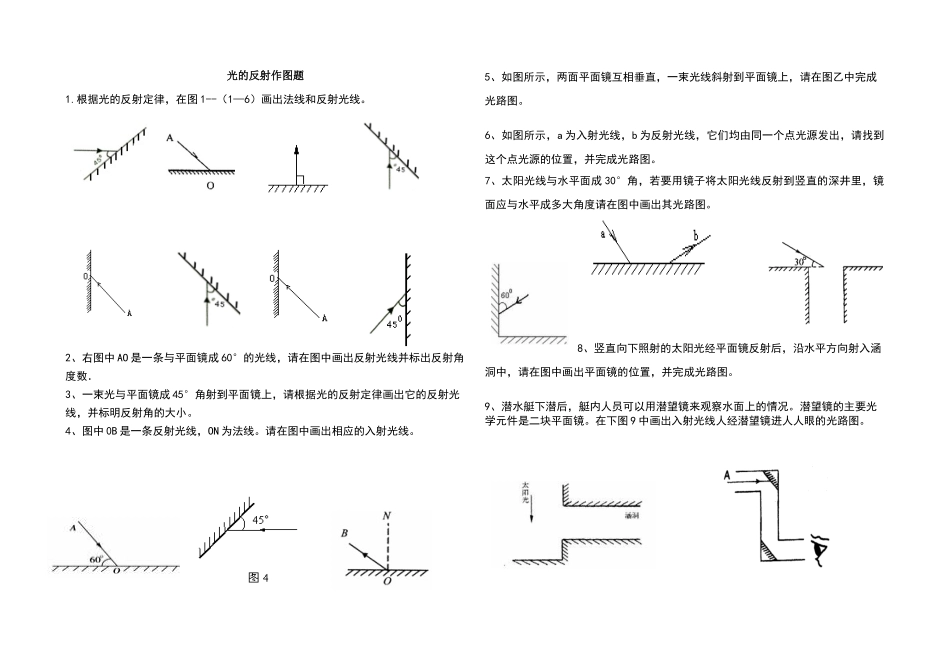

光的反射作图题1.根据光的反射定律，在图 1--（1—6）画出法线和反射光线。2、右图中 AO 是一条与平面镜成 60°的光线，请在图中画出反射光线并标出反射角度数．3、一束光与平面镜成 45°角射到平面镜上，请根据光的反射定律画出它的反射光线，并标明反射角的大小。4、图中 0B 是一条反射光线，ON 为法线。请在图中画出相应的入射光线。5、如图所示，两面平面镜互相垂直，一束光线斜射到平面镜上，请在图乙中完成光路图。6、如图所示，a 为入射光线，b 为反射光线，它们均由同一个点光源发出，请找到这个点光源的位置，并完成光路图。7、太阳光线与水平面成 30°角，若要用镜子将太阳光线反射到竖直的深井里，镜面应与水平成多大角度请在图中画出其光路图。8、竖直向下照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图中画出平面镜的位置，并完成光路图。9、潜水艇下潜后，艇内人员可以用潜望镜来观察水面上的情况。潜望镜的主要光学元件是二块平面镜。在下图 9 中画出入射光线人经潜望镜进人人眼的光路图。
