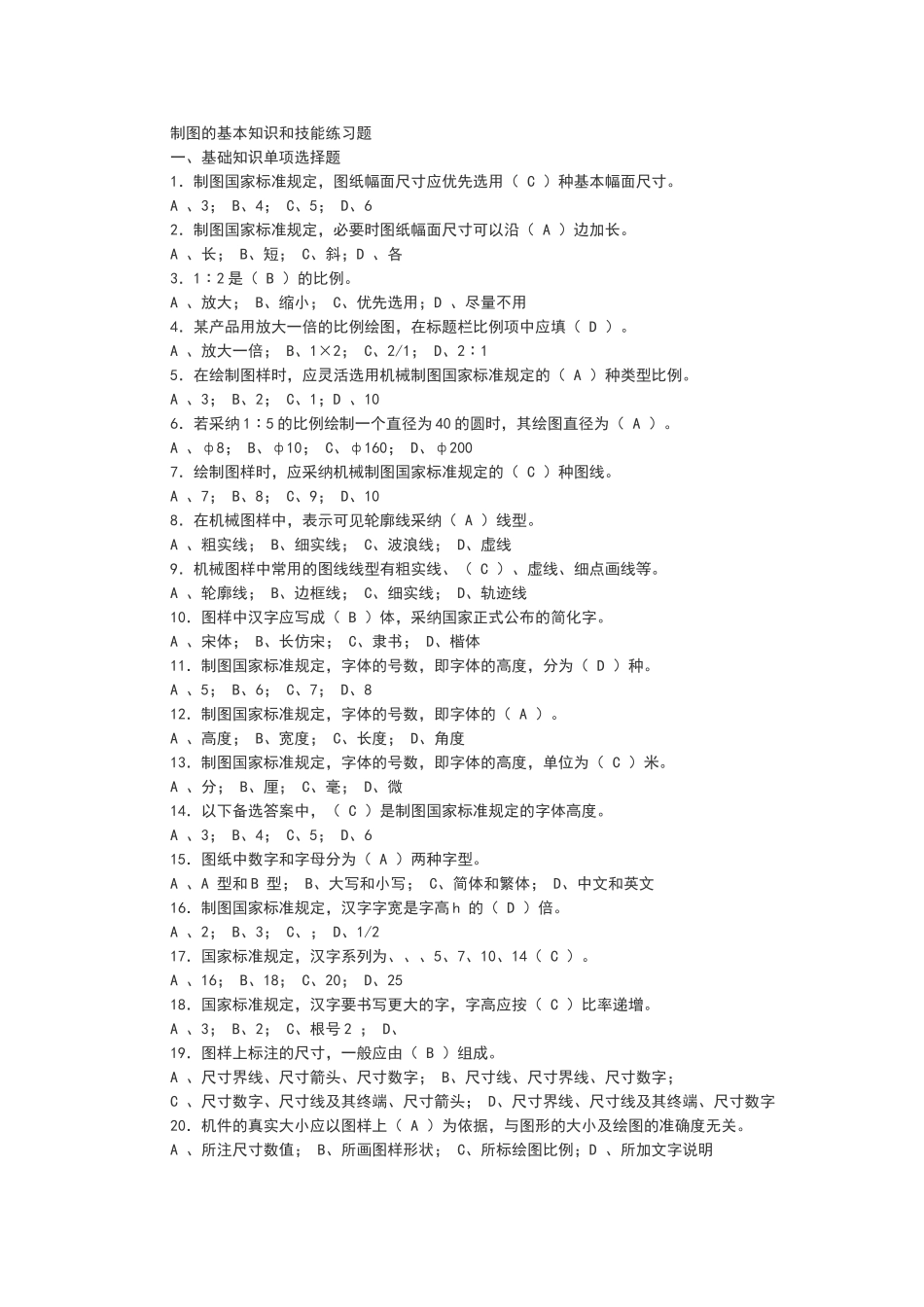

制图的基本知识和技能练习题

制图的基本知识和技能练习题一、基础知识单项选择题1．制图国家标准规定，图纸幅面尺寸应优先选用（ C ）种基本幅面尺寸。A 、3； B、4； C、5； D、62．制图国家标准规定，必要时图纸幅面尺寸可以沿（ A ）边加长。A 、长； B、短； C、斜；D 、各3．1∶2 是（ B ）的比例。A 、放大； B、缩小； C、优先选用；D 、尽量不用4．某产品用放大一倍的比例绘图，在标题栏比例项中应填（ D ）。A 、放大一倍； B、1×2； C、2/1； D、2∶15．在绘制图样时，应灵活选用机械制图国家标准规定的（ A ）种类型比例。A 、3； B、2； C、1；D 、106．若采纳 1∶5 的比例绘制一个直径为 40 的圆时，其绘图直径为（ A ）。A 、ф8； B、ф10； C、ф160； D、ф2007．绘制图样时，应采纳机械制图国家标准规定的（ C ）种图线。A 、7； B、8； C、9； D、108．在机械图样中，表示可见轮廓线采纳（ A ）线型。A 、粗实线； B、细实线； C、波浪线； D、虚线9．机械图样中常用的图线线型有粗实线、（ C ）、虚线、细点画线等。A 、轮廓线； B、边框线； C、细实线； D、轨迹线10．图样中汉字应写成（ B ）体，采纳国家正式公布的简化字。A 、宋体； B、长仿宋； C、隶书； D、楷体11．制图国家标准规定，字体的号数，即字体的高度，分为（ D ）种。A 、5； B、6； C、7； D、812．制图国家标准规定，字体的号数，即字体的（ A ）。A 、高度； B、宽度； C、长度； D、角度13．制图国家标准规定，字体的号数，即字体的高度，单位为（ C ）米。A 、分； B、厘； C、毫； D、微14．以下备选答案中，（ C ）是制图国家标准规定的字体高度。A 、3； B、4； C、5； D、615．图纸中数字和字母分为（ A ）两种字型。A 、A 型和 B 型； B、大写和小写； C、简体和繁体； D、中文和英文16．制图国家标准规定，汉字字宽是字高 h 的（ D ）倍。A 、2； B、3； C、； D、1/217．国家标准规定，汉字系列为、、、5、7、10、14（ C ）。A 、16； B、18； C、20； D、2518．国家标准规定，汉字要书写更大的字，字高应按（ C ）比率递增。A 、3； B、2； C、根号 2 ； D、19．图样上标注的尺寸，一般应由（ B ）组成。A 、尺寸界线、尺寸箭头、尺寸数字； B、尺寸线、尺寸界线、尺寸数字；C 、尺寸数字、尺寸线及其终端、尺寸箭头； D、尺寸界线、尺...
