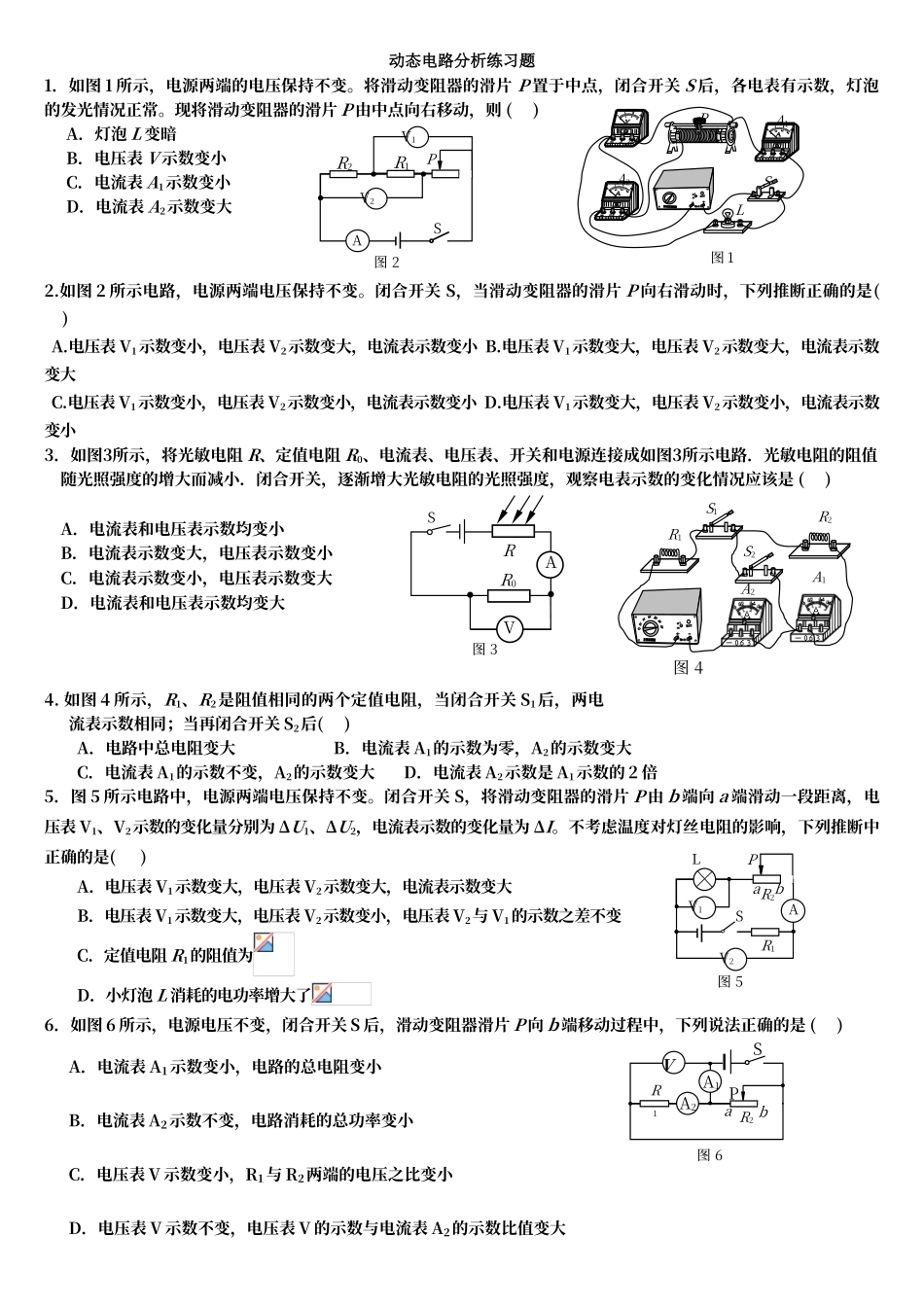

动态电路分析专项练习题

图 1SPLA2A1动态电路分析练习题1．如图 1 所示，电源两端的电压保持不变。将滑动变阻器的滑片 P 置于中点，闭合开关 S 后，各电表有示数，灯泡的发光情况正常。现将滑动变阻器的滑片 P 由中点向右移动，则 ( )A．灯泡 L 变暗 B．电压表 V 示数变小C．电流表 A1示数变小 D．电流表 A2示数变大2.如图 2 所示电路，电源两端电压保持不变。闭合开关 S，当滑动变阻器的滑片 P 向右滑动时，下列推断正确的是( ) A.电压表 V1示数变小，电压表 V2示数变大，电流表示数变小 B.电压表 V1示数变大，电压表 V2示数变大，电流表示数变大 C.电压表 V1示数变小，电压表 V2示数变小，电流表示数变小 D.电压表 V1示数变大，电压表 V2示数变小，电流表示数变小3．如图3所示，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( )A．电流表和电压表示数均变小B．电流表示数变大，电压表示数变小C．电流表示数变小，电压表示数变大D．电流表和电压表示数均变大4. 如图 4 所示，R1、R2是阻值相同的两个定值电阻，当闭合开关 S1后，两电流表示数相同；当再闭合开关 S2后( )A．电路中总电阻变大 B．电流表 A1的示数为零，A2的示数变大 C．电流表 A1的示数不变，A2的示数变大 D．电流表 A2示数是 A1示数的 2 倍 5．图 5 所示电路中，电源两端电压保持不变。闭合开关 S，将滑动变阻器的滑片 P 由 b 端向 a 端滑动一段距离，电压表 V1、V2示数的变化量分别为 ΔU1、ΔU2，电流表示数的变化量为 ΔI。不考虑温度对灯丝电阻的影响，下列推断中正确的是( )A．电压表 V1示数变大，电压表 V2示数变大，电流表示数变大B．电压表 V1示数变大，电压表 V2示数变小，电压表 V2与 V1的示数之差不变C．定值电阻 R1的阻值为D．小灯泡 L 消耗的电功率增大了 6．如图 6 所示，电源电压不变，闭合开关 S 后，滑动变阻器滑片 P 向 b 端移动过程中，下列说法正确的是 ( ) A．电流表 A1示数变小，电路的总电阻变小B．电流表 A2示数不变，电路消耗的总功率变小C．电压表 V 示数变小，R1与 R2两端的电压之比变小 D．电压表 V 示数不变，电压表 V 的示数与电流表 A2的示数比值变大图 2ASV2PV1R2R1图 3SOVAR0R图 4 A1A2R1R2S1S2图 6aVR1A1SPR2...
