化工制图模拟试题含答案

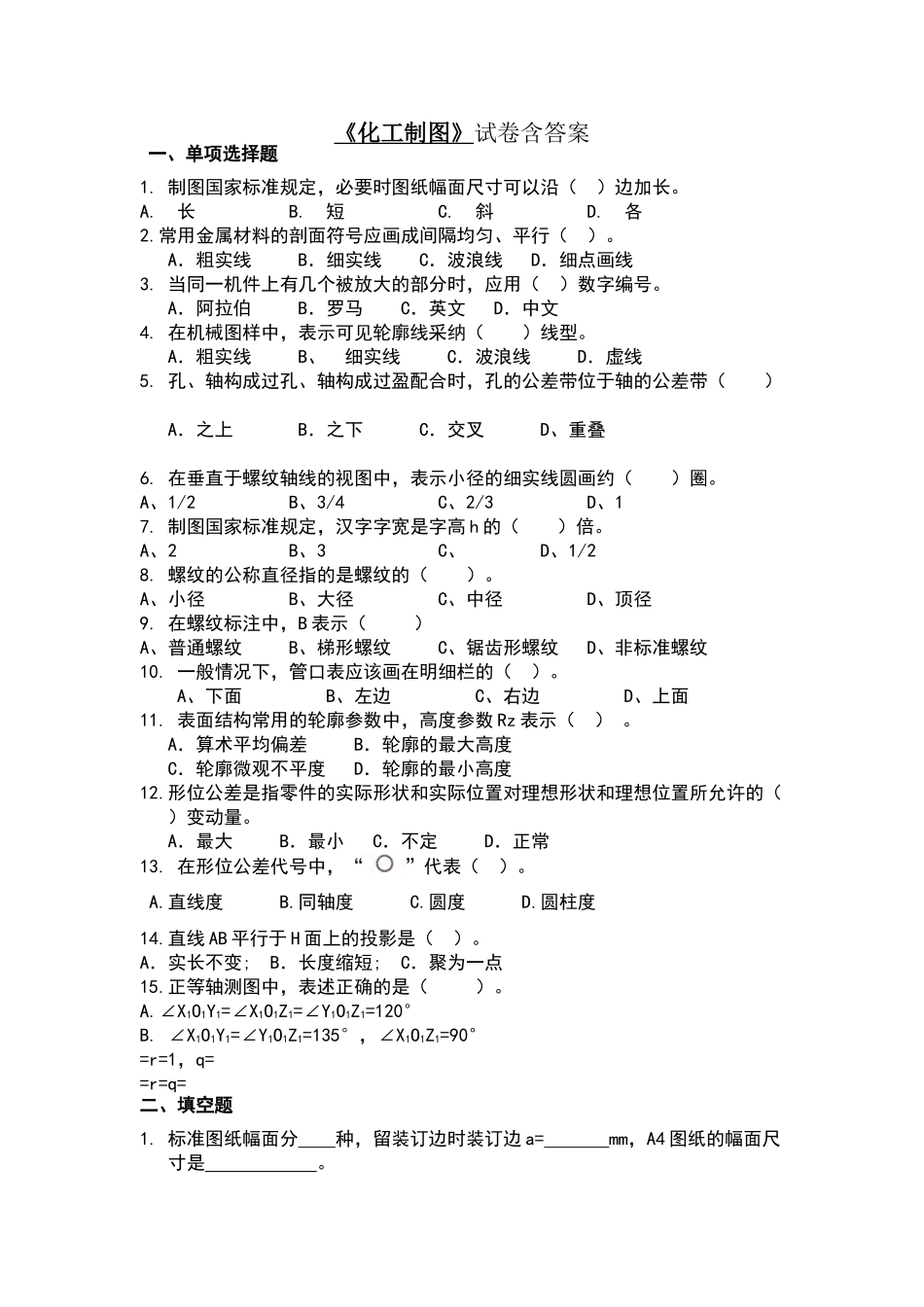

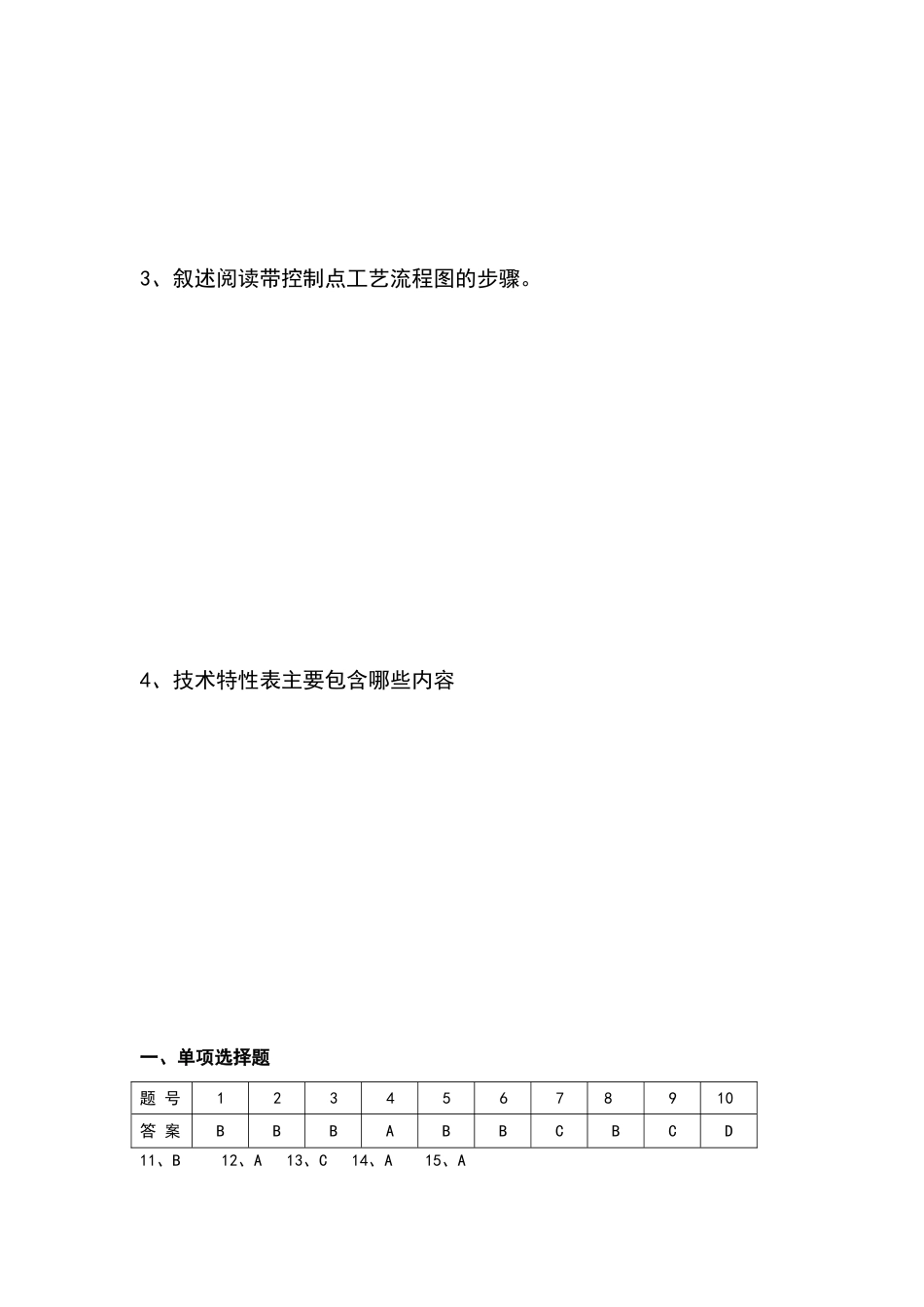

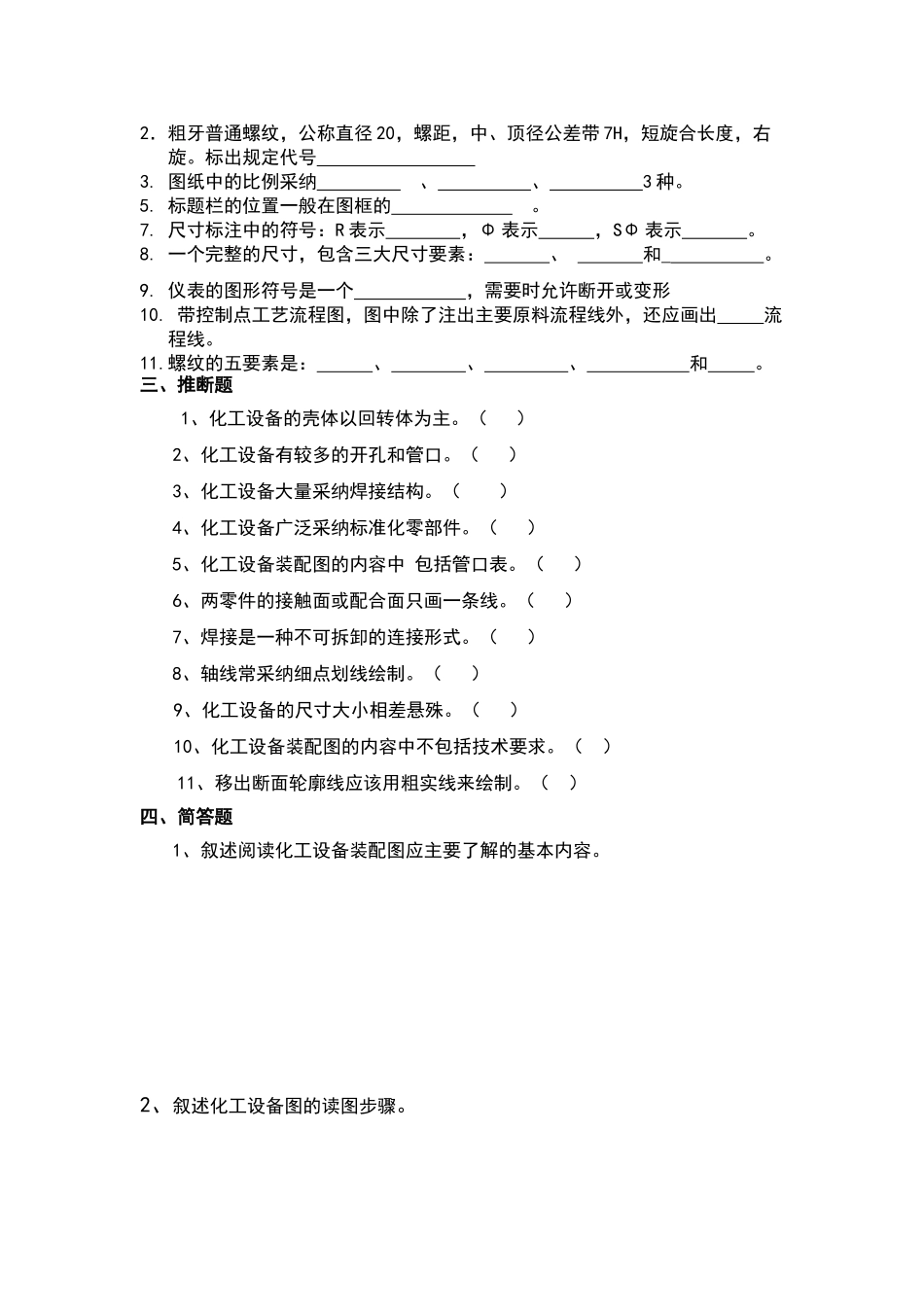

《化工制图》试卷含答案 一、单项选择题1. 制图国家标准规定，必要时图纸幅面尺寸可以沿（ ）边加长。A. 长 B. 短 C. 斜 D. 各2.常用金属材料的剖面符号应画成间隔均匀、平行（ ）。 A．粗实线 B．细实线 C．波浪线 D．细点画线3. 当同一机件上有几个被放大的部分时，应用（ ）数字编号。 A．阿拉伯 B．罗马 C．英文 D．中文4. 在机械图样中，表示可见轮廓线采纳（ ）线型。 A．粗实线 B、 细实线 C．波浪线 D．虚线5. 孔、轴构成过孔、轴构成过盈配合时，孔的公差带位于轴的公差带（ ） A．之上 B．之下 C．交叉 D、重叠6. 在垂直于螺纹轴线的视图中，表示小径的细实线圆画约（ ）圈。A、1/2 B、3/4 C、2/3 D、17. 制图国家标准规定，汉字字宽是字高 h 的（ ）倍。A、2 B、3 C、 D、1/28. 螺纹的公称直径指的是螺纹的（ ）。A、小径 B、大径 C、中径 D、顶径9. 在螺纹标注中，B 表示（ ）A、普通螺纹 B、梯形螺纹 C、锯齿形螺纹 D、非标准螺纹10. 一般情况下，管口表应该画在明细栏的（ ）。A、下面 B、左边 C、右边 D、上面11. 表面结构常用的轮廓参数中，高度参数 Rz 表示（ ） 。 A．算术平均偏差 B．轮廓的最大高度 C．轮廓微观不平度 D．轮廓的最小高度12.形位公差是指零件的实际形状和实际位置对理想形状和理想位置所允许的（ ）变动量。 A．最大 B．最小 C．不定 D．正常 13. 在形位公差代号中，“”代表（ ）。 A.直线度 B.同轴度 C.圆度 D.圆柱度14.直线 AB 平行于 H 面上的投影是（ ）。A．实长不变;B．长度缩短;C．聚为一点15.正等轴测图中，表述正确的是（ ）。A.∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°B. ∠X1O1Y1=∠Y1O1Z1=135°，∠X1O1Z1=90°=r=1，q==r=q=二、填空题 1. 标准图纸幅面分 种，留装订边时装订边 a= mm，A4 图纸的幅面尺寸是 。2．粗牙普通螺纹，公称直径 20，螺距，中、顶径公差带 7H，短旋合长度，右旋。标出规定代号 3. 图纸中的比例采纳 、 、 3 种。5. 标题栏的位置一般在图框的 。7. 尺寸标注中的符号：R 表示 ，Φ 表示 ，SΦ 表示 。8. 一个完整的尺寸，包含三大尺寸要素： 、 和_ 。9. 仪表的图形符号是一个 ，需要时允许断开或变形10. 带控制点工艺流程图，图中除了注出主要原料流程线外，还应画出 流程线。11.螺纹的五要素是： 、 、 、 和 。三、推断题 1、化工设备的壳...
