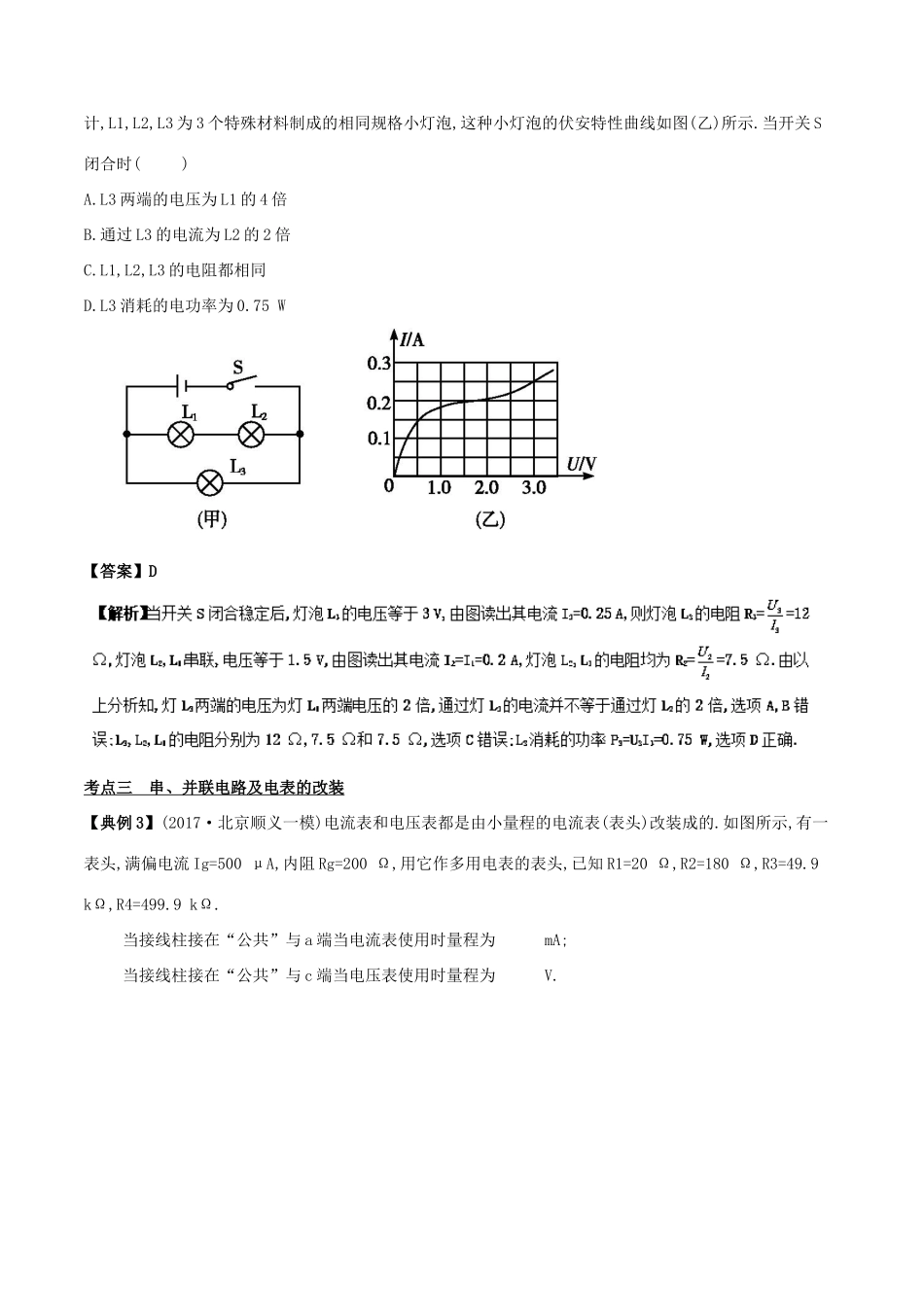

专题 09 恒定电流【备考建议】【经典例题】考点一： 电阻 电阻定律的应用【典例 1】（2018 盐城三模）电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全．如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为 220 V，由于曲长管道中水具有电阻(简称“隔电电阻”)，因而人体两端的电压不高于 12 V，下列说法正确的是( )A. 曲长管道应选用导电性能好的材料制成B. 曲长管道应选用不易导电的材料制成C. “隔电电阻”大于“人体电阻”，且两者串联D. 热水器漏电且接地线失效时，“防电墙”使人体内无电流通过【参考答案】BC考点二 欧姆定律及伏安特性曲线【典例 2】(2018·重庆第二外国语学校期中)如图(甲)所示的电路中,电源电动势为 3.0 V,内阻不近年来，本章一般以实验考查为主，单独命题的考查角度主要有：1、定性分析电路的动态变化，一般由某一电阻阻值变化或者部分电路的接入和断开为变化方式，根据欧姆定律和串并联电路的特点与规律分析电路中电流、电压、功率等变化趋势。2、含容电路分析，考查电容器所带电荷量、板间电场强度变化等。3、与电磁感应结合综合考查电路的规律。预计今后仍然以考查实验为主，主要考查闭合电路欧姆定律、仪器的选取、电路的设计与创新。计,L1,L2,L3 为 3 个特殊材料制成的相同规格小灯泡,这种小灯泡的伏安特性曲线如图(乙)所示.当开关 S闭合时( )A.L3 两端的电压为 L1 的 4 倍 B.通过 L3 的电流为 L2 的 2 倍C.L1,L2,L3 的电阻都相同 D.L3 消耗的电功率为 0.75 W【答案】D考点三 串、并联电路及电表的改装【典例 3】(2017·北京顺义一模)电流表和电压表都是由小量程的电流表(表头)改装成的.如图所示,有一表头,满偏电流 Ig=500 μA,内阻 Rg=200 Ω,用它作多用电表的表头,已知 R1=20 Ω,R2=180 Ω,R3=49.9 kΩ,R4=499.9 kΩ. 当接线柱接在“公共”与 a 端当电流表使用时量程为 mA; 当接线柱接在“公共”与 c 端当电压表使用时量程为 V. 【典例 4】(2018·福建三明模拟)如图所示的电路中,R1=10 Ω,R2=20 Ω,滑动变阻器 R3 的最大值为 30 Ω,则 A,B 两端的总电阻的最大值为________ Ω,最小值为_________Ω. 【解析】当变阻器 R3=30 Ω 时,A,B 两端的总电阻最大,为 Rmax=R1+=10 Ω+ Ω=22 Ω;当变阻器 R3接入电路的电阻为 0 时,A,B 两端的总电阻最小,为 Rmin...
