专题 10 磁场【备考建议】【经典例题】考点一 磁场的理解及安培定则【典例 1】(2017·全国Ⅲ卷,18)如图,在磁感应强度大小为 B0 的匀强磁场中,两长直导线 P 和 Q 垂直于纸面固定放置,两者之间的距离为 l
在两导线中均通有方向垂直于纸面向里的电流 I 时,纸面内与两导线距离均为 l 的 a 点处的磁感应强度为零
如果让 P 中的电流反向、其他条件不变,则 a 点处磁感应强度的大小为( )A
2B0由几何关系得 B 合′=B1=B0,所以当 P 电流反向后在 a 点的磁感应强度带电粒子在匀强磁场中的运动综合了洛伦兹力、牛顿运动定律、匀速圆周运动、数学知识等，是高考命题的热点和重点，命题时涉及情景比较多，并善于变化情景考查相关知识点
对安培力的考查较多的是与电磁感应结合的题目，难度适中或较大
高考命题仍将带电粒子在匀强磁场中的运动作为重点，可能与电场结合，也可能将对安培力的考查与电磁感应结合
B===B0,选项 C 正确

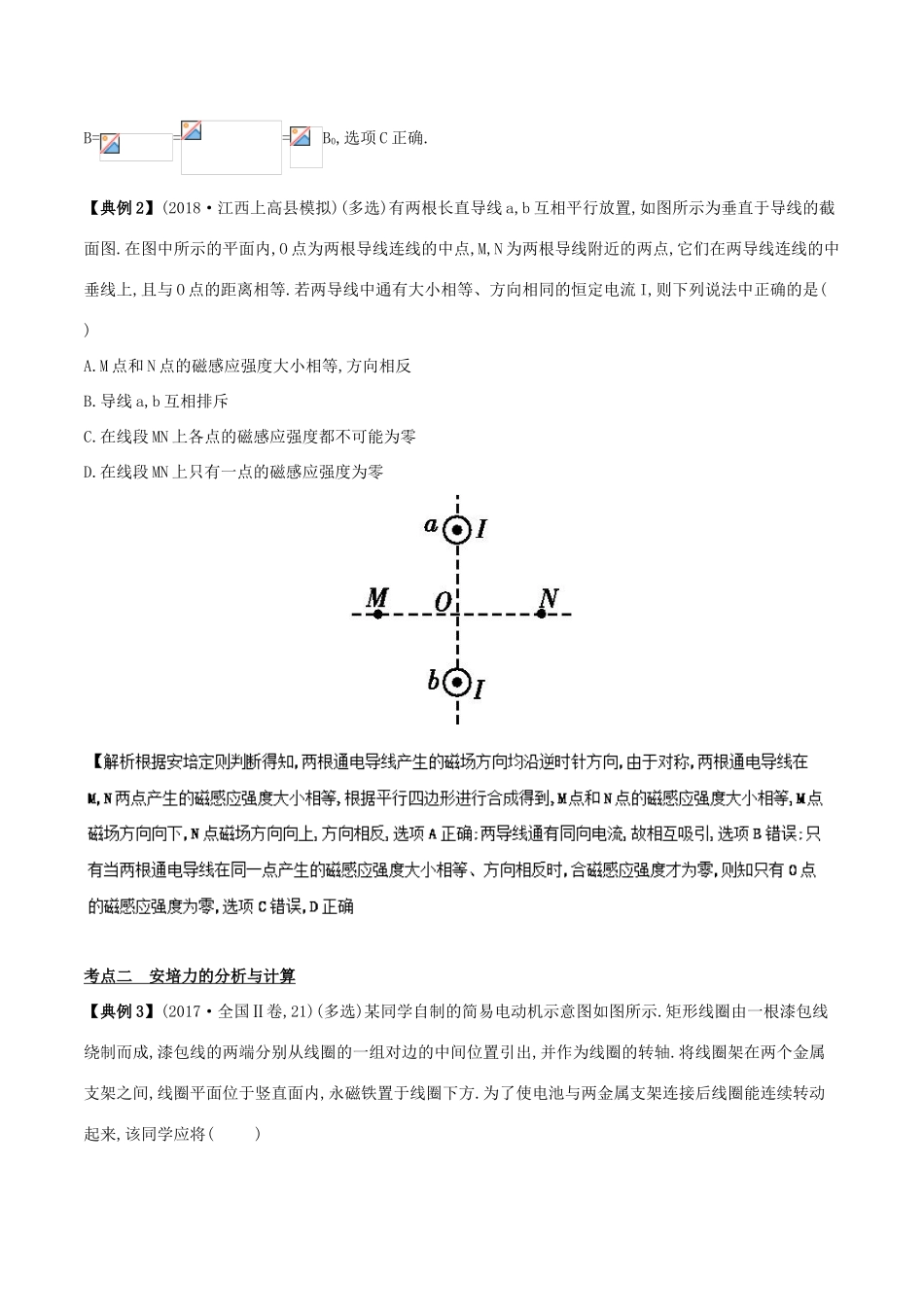

【典例 2】(2018·江西上高县模拟)(多选)有两根长直导线 a,b 互相平行放置,如图所示为垂直于导线的截面图
在图中所示的平面内,O 点为两根导线连线的中点,M,N 为两根导线附近的两点,它们在两导线连线的中垂线上,且与 O 点的距离相等
若两导线中通有大小相等、方向相同的恒定电流 I,则下列说法中正确的是( )A
M 点和 N 点的磁感应强度大小相等,方向相反B
导线 a,b 互相排斥C
在线段 MN 上各点的磁感应强度都不可能为零D
在线段 MN 上只有一点的磁感应强度为零考点二 安培力的分析与计算【典例 3】(2017·全国Ⅱ卷,21)(多选)某同学自制的简易电动机示意图如图所示
矩形线圈由一根漆包线绕制而成,漆包线的两端分别从线圈的一组对边的中间位置引出,并作为线圈的转轴
将线圈架在两个金属支架之间,线圈平
