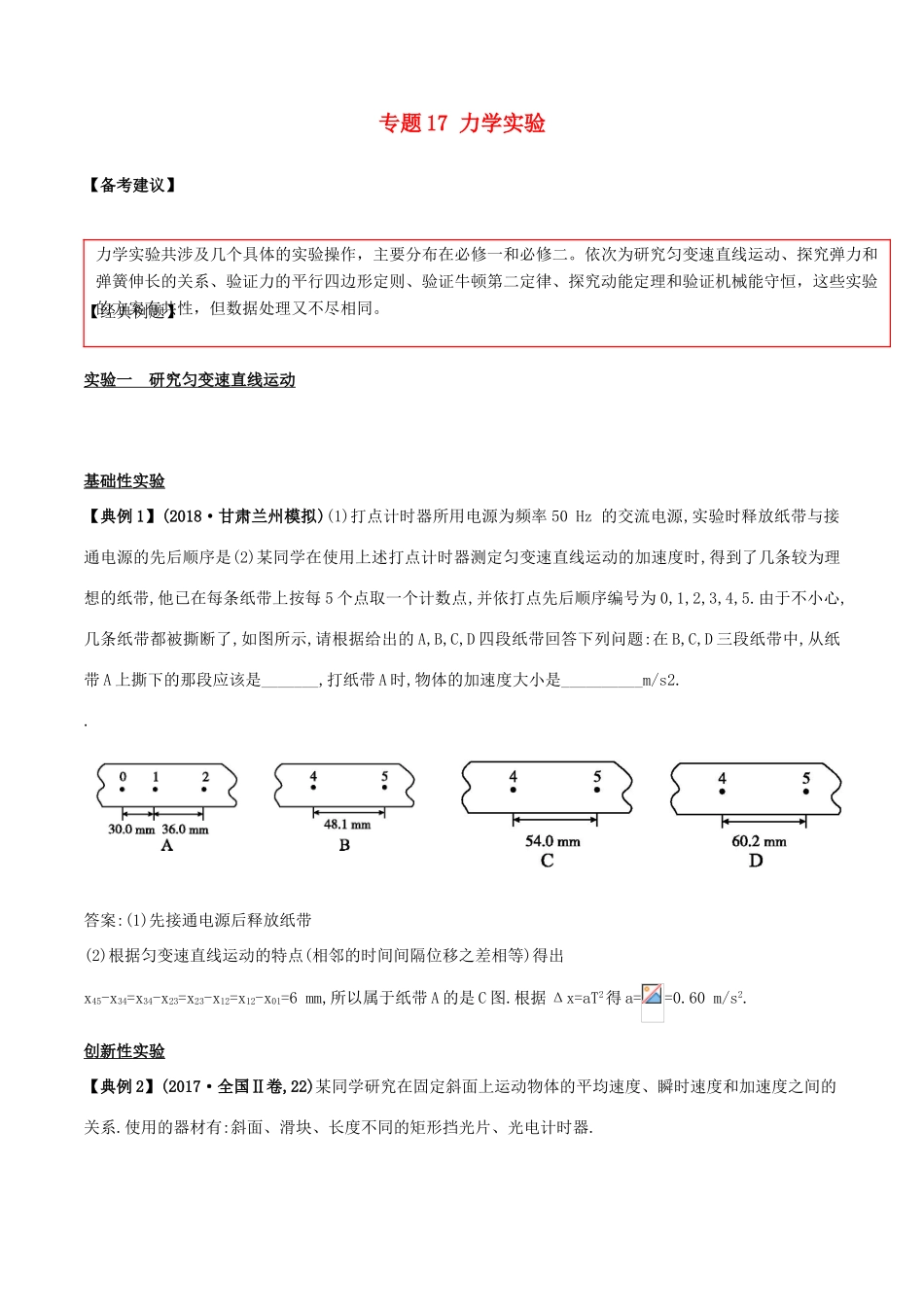

专题 17 力学实验【备考建议】【经典例题】实验一 研究匀变速直线运动基础性实验【典例 1】(2018·甘肃兰州模拟)(1)打点计时器所用电源为频率 50 Hz 的交流电源,实验时释放纸带与接通电源的先后顺序是(2)某同学在使用上述打点计时器测定匀变速直线运动的加速度时,得到了几条较为理想的纸带,他已在每条纸带上按每 5 个点取一个计数点,并依打点先后顺序编号为 0,1,2,3,4,5.由于不小心,几条纸带都被撕断了,如图所示,请根据给出的 A,B,C,D 四段纸带回答下列问题:在 B,C,D 三段纸带中,从纸带 A 上撕下的那段应该是_______,打纸带 A 时,物体的加速度大小是__________m/s2. . 答案:(1)先接通电源后释放纸带(2)根据匀变速直线运动的特点(相邻的时间间隔位移之差相等)得出x45-x34=x34-x23=x23-x12=x12-x01=6 mm,所以属于纸带 A 的是 C 图.根据 Δx=aT2得 a==0.60 m/s2.创新性实验【典例 2】(2017·全国Ⅱ卷,22)某同学研究在固定斜面上运动物体的平均速度、瞬时速度和加速度之间的关系.使用的器材有:斜面、滑块、长度不同的矩形挡光片、光电计时器.力学实验共涉及几个具体的实验操作，主要分布在必修一和必修二。依次为研究匀变速直线运动、探究弹力和弹簧伸长的关系、验证力的平行四边形定则、验证牛顿第二定律、探究动能定理和验证机械能守恒，这些实验的方案有共性，但数据处理又不尽相同。实验步骤如下:① 如图(a),将光电门固定在斜面下端附近;将一挡光片安装在滑块上,记下挡光片前端相对于斜面的位置,令滑块从斜面上方由静止开始下滑;② 当滑块上的挡光片经过光电门时,用光电计时器测得光线被挡光片遮住的时间 Δt;③ 用 Δs 表示挡光片沿运动方向的长度[如图(b)所示], 表示滑块在挡光片遮住光线的 Δt 时间内的平均速度大小,求出 ;④ 将另一挡光片换到滑块上,使滑块上的挡光片前端与①中位置相同,令滑块由静止开始下滑,重复步骤②,③;⑤ 多次重复步骤④;⑥ 利用实验中得到的数据作出 -Δt 图,如图(c)所示.完成下列填空:(1) 用 a 表示滑块下滑的加速度大小,用 vA表示挡光片前端到达光电门时滑块的瞬时速度大小,则 与 vA,a和 Δt 的关系式为 = . (2) 由图(c)可求得 vA=_____cm/s,a=________cm/s2.(结果保留三位有效数字) 【创新/改进点分析】 1.装置创新:更换滑块上的挡光片,通过光电门,且释放滑块时挡光片前端位置相同.2.数据处理方法创新:利用实验数据作 -Δt 图像.3.考查点创新:不同挡...
