测定电源的电动势与内电阻测量

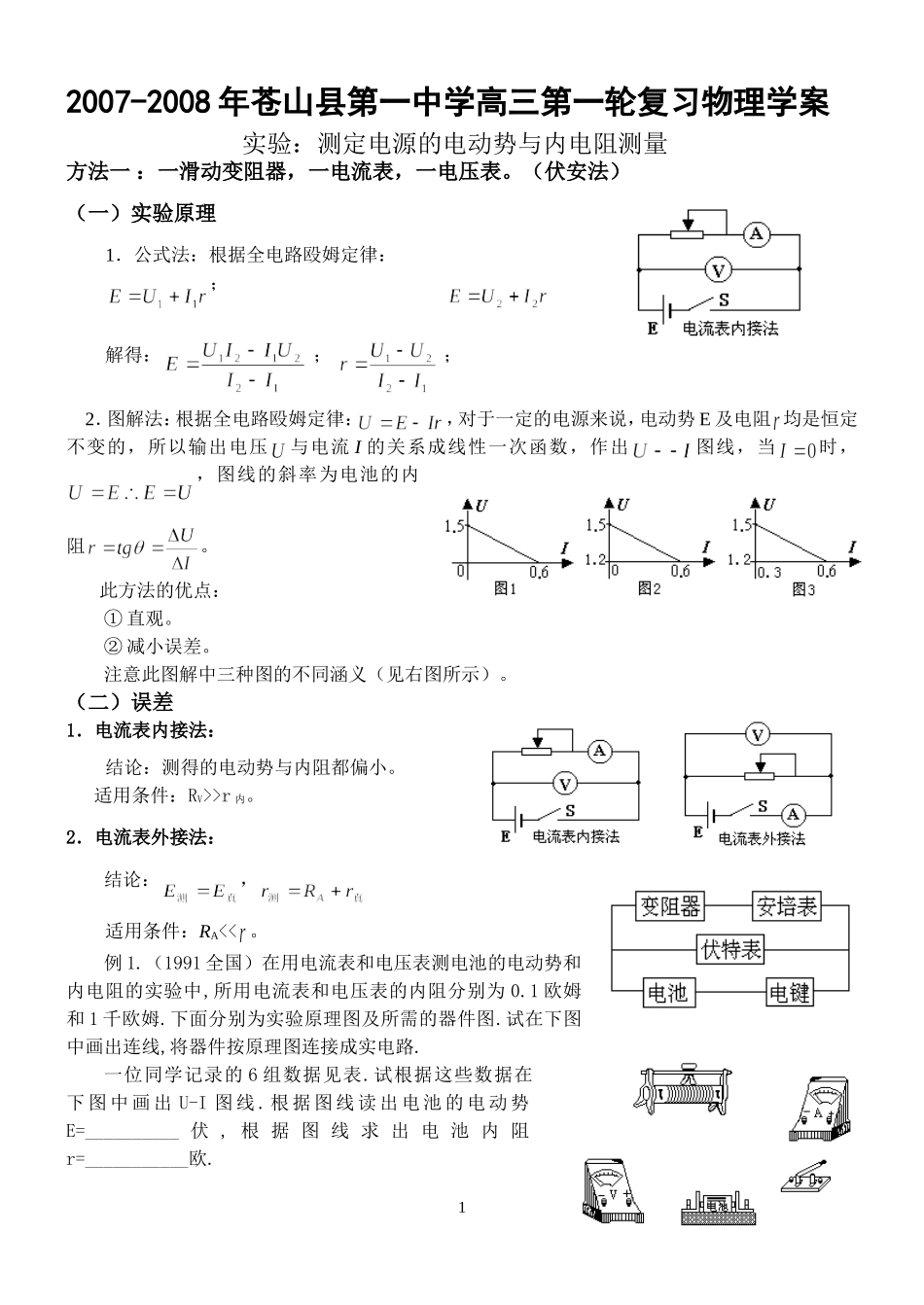

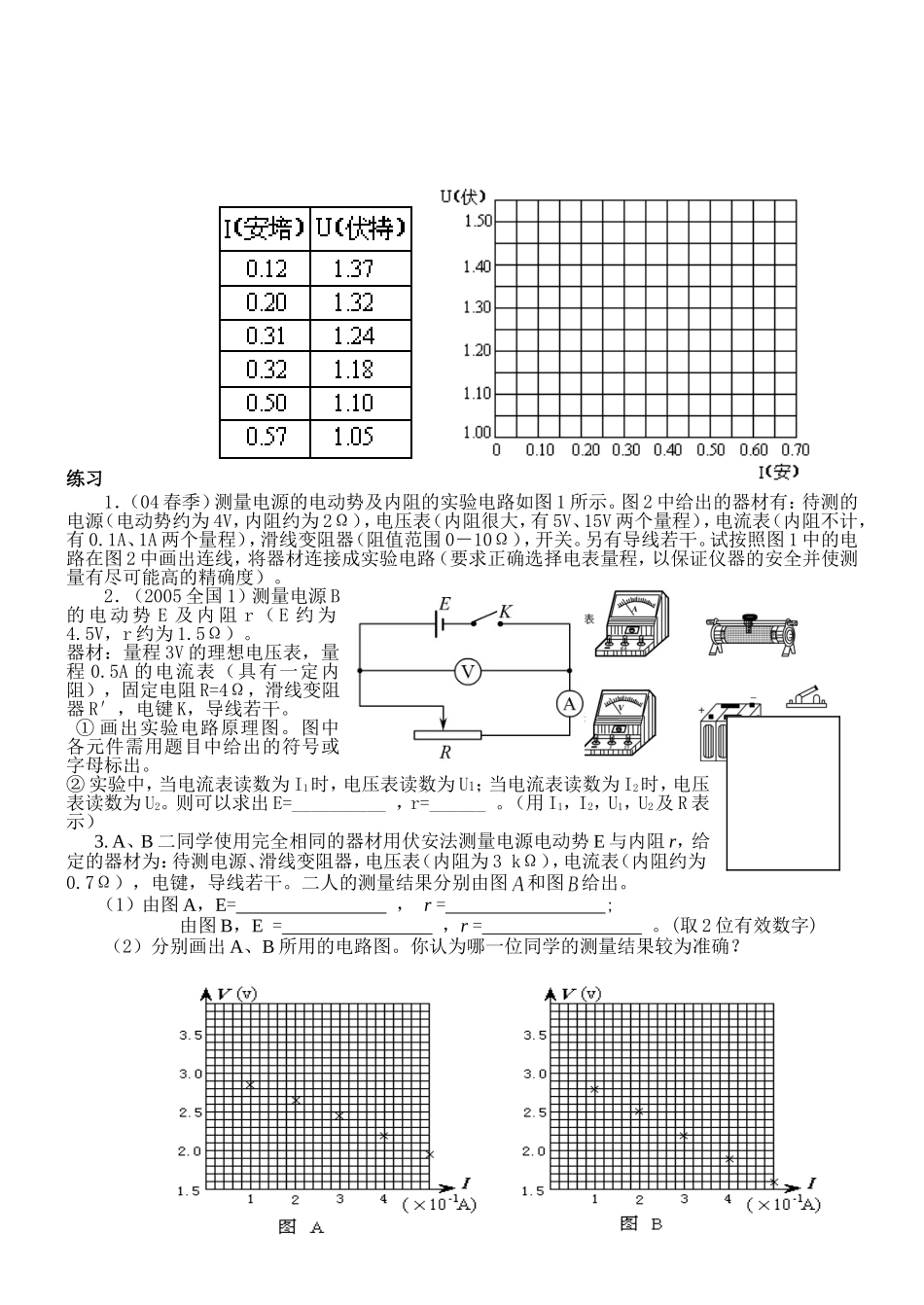

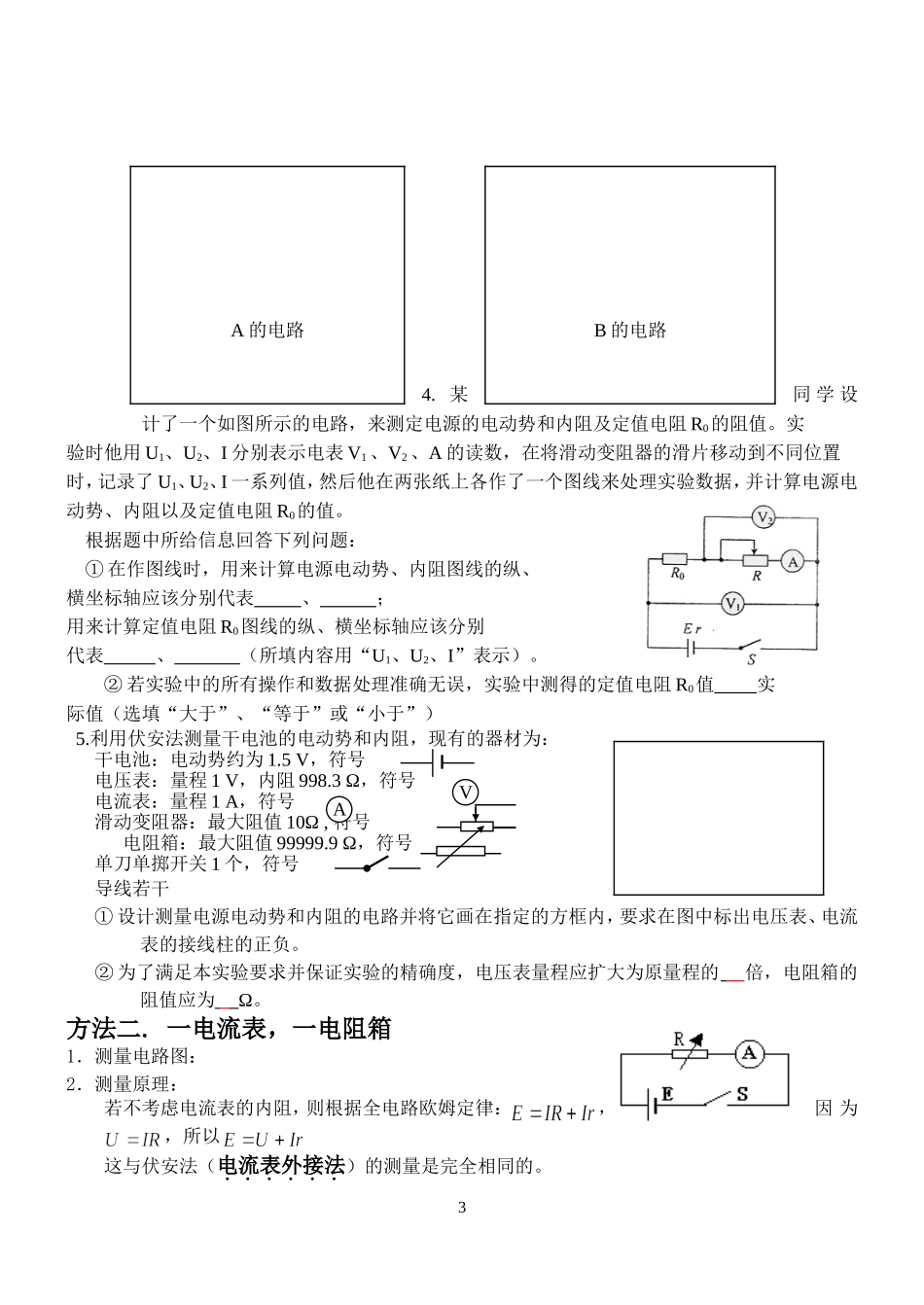

2007-2008 年苍山县第一中学高三第一轮复习物理学案实验：测定电源的电动势与内电阻测量方法一 ：一滑动变阻器，一电流表，一电压表。（伏安法）（一）实验原理 1．公式法：根据全电路殴姆定律：； 解得： ； ； 2．图解法：根据全电路殴姆定律：，对于一定的电源来说，电动势 E 及电阻 均是恒定不变的，所以输出电压与电流 I 的关系成线性一次函数，作出图线，当时，，图线的斜率为电池的内阻。 此方法的优点：① 直观。② 减小误差。注意此图解中三种图的不同涵义（见右图所示）。（二）误差1．电流表内接法：结论：测得的电动势与内阻都偏小。适用条件：RV>>r 内。2．电流表外接法：结论：，适用条件：RA<< 。例 1.（1991 全国）在用电流表和电压表测电池的电动势和内电阻的实验中,所用电流表和电压表的内阻分别为 0.1 欧姆和 1 千欧姆.下面分别为实验原理图及所需的器件图.试在下图中画出连线,将器件按原理图连接成实电路.一位同学记录的 6 组数据见表.试根据这些数据在下 图 中 画 出 U-I 图 线 . 根 据 图 线 读 出 电 池 的 电 动 势E=__________ 伏 , 根 据 图 线 求 出 电 池 内 阻r=___________欧.1练习1．（04 春季）测量电源的电动势及内阻的实验电路如图 1 所示。图 2 中给出的器材有：待测的电源（电动势约为 4V，内阻约为 2Ω），电压表（内阻很大，有 5V、15V 两个量程），电流表（内阻不计，有 0.1A、1A 两个量程），滑线变阻器（阻值范围 0－10Ω），开关。另有导线若干。试按照图 1 中的电路在图 2 中画出连线，将器材连接成实验电路（要求正确选择电表量程，以保证仪器的安全并使测量有尽可能高的精确度）。2．（2005 全国 1）测量电源 B的 电 动 势 E 及 内 阻 r （ E 约 为4.5V，r 约为 1.5Ω）。器材：量程 3V 的理想电压表，量程 0.5A 的电流表（具有一定内阻），固定电阻 R=4Ω，滑线变阻器 R′，电键 K，导线若干。① 画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。② 实验中，当电流表读数为 I1时，电压表读数为 U1；当电流表读数为 I2时，电压表读数为 U2。则可以求出 E=__________ ，r=______ 。（用 I1，I2，U1，U2及 R 表示）3. A、B 二同学使用完全相同的器材用伏安法测量电源电动势 E 与内阻 r，给定的器材为：待测电源、滑线变阻器，电压表（内阻为 3 kΩ），电流表（...
