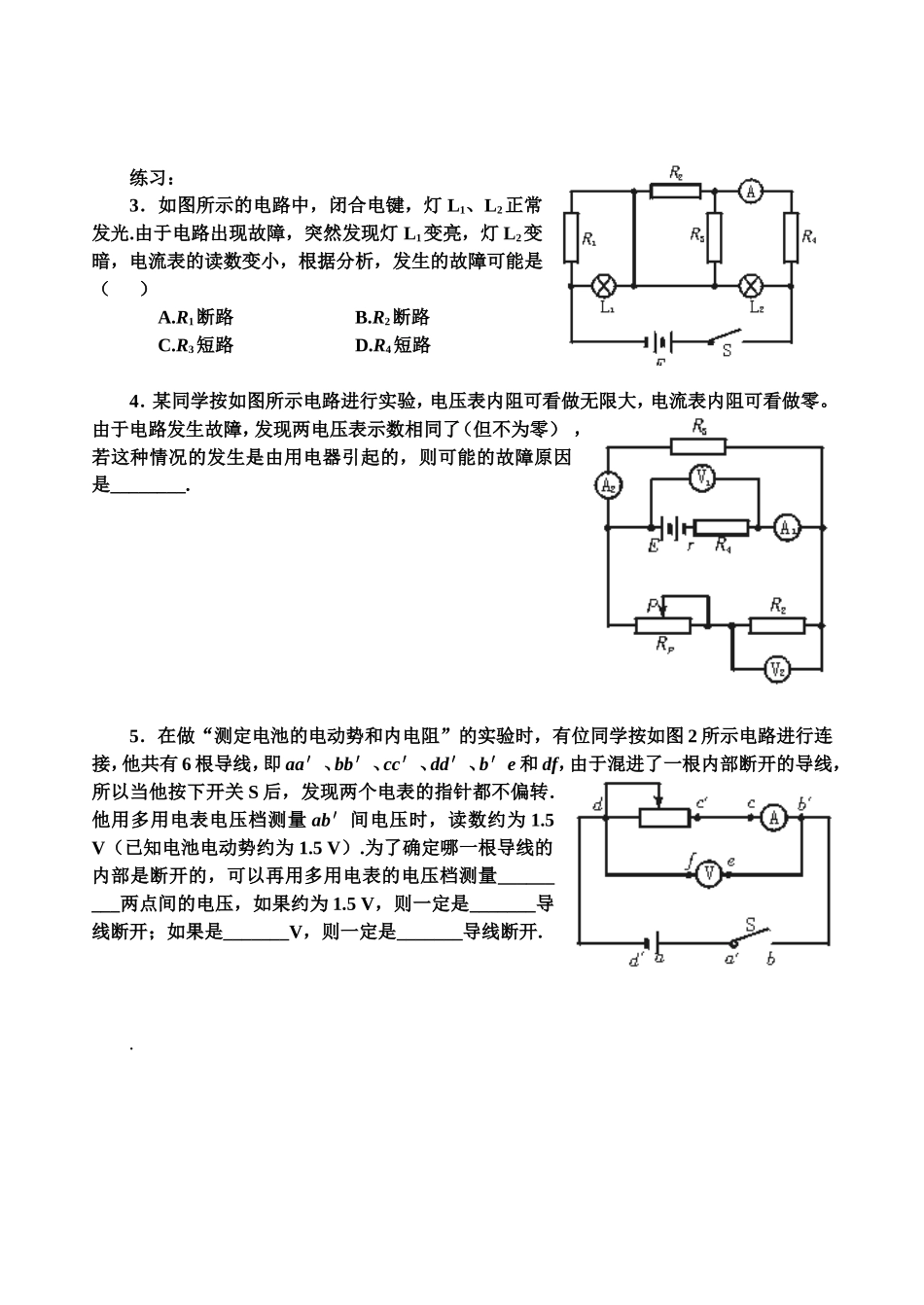

电路故障分析一．故障原因：短路或断路造成二．分析方法： 1．电压表测电压的方法 短路故障的判断：用电压表测用电器的电压，若 U=0，所对应的用电器短路.断路故障的判断：用电压表测用电器的电压，若 U=0，说明该用电器完好；若 U≠0，则该用电器断路.2．利用串、并联电路的基本关系进行分析抓住短路和断路的电路特点，即短路相当于某用电器电阻变为零，断路相当于某用电器电阻增为无限大，再结合串、并联电路的基本关系进行分析注意：在有电表的电路里，电表的示数变化是分析电路故障的重要依据之一.三．例题选析：例 1：图中 L1、L2是两个相同的乳白色的小灯泡，额定电压均为 3 V.E 是一电源，电动势为 6 V.电路接通后灯泡不亮，而导线和各连接点的接触均良好.给你一个电压表（量程 0~3~15 V），要求在不断开电路的情况下，查出是哪一个器件已损坏.试述操作步骤（只有一处损坏的情况）练习：1．安装在室内天花板上的电灯不亮了，经检查保险丝未熔断，现用万用电表的 250V 交流电压档，检查开关的两个接线柱，下列测量结果及其故障的判断中正确的有（假设电线完好）（ ）A．无论开关接通或断开，电表的示数均为零，则可能是电灯的灯丝断了B．无论开关接通或断开，电表的示数均为零，可以肯定是开关坏了C．无论开关接通或断开，电表的示数均为 220V，可能是电灯的灯丝断了D．无论开关接通或断开，电表的示数均为 220V，可以肯定是开关坏了2．如图所示，电源电动势为 12V，L 为灯泡，R1和 R2为电阻器，若用伏特表测得 A、B 两点间的电压为 12V，则表明（ ）A．L、R1和 R2都断了 B．L、R1和 R2都是好的C．R1、R2是好的，L 断了 D．L 是好的，R1和 R2至少有一个断了例 2：在如图所示的电路中，灯泡 A 和 B 都是正常发光的，忽然灯泡 B 比原来变暗了一些，而灯泡 A 比原来变亮了一些，试判断电路中什么地方出现了断路的故障（设只有一处）.1．如果 R1断路怎样？2．如果 R2或 R3断路怎样？练习：3．如图所示的电路中，闭合电键，灯 L1、L2正常发光.由于电路出现故障，突然发现灯 L1变亮，灯 L2变暗，电流表的读数变小，根据分析，发生的故障可能是 （ ）A.R1断路 B.R2断路 C.R3短路 D.R4短路4．某同学按如图所示电路进行实验，电压表内阻可看做无限大，电流表内阻可看做零。由于电路发生故障，发现两电压表示数相同了（但不为零） ，若这种情况的发生是由用电器引起的，则可能的故障原因是_____...
