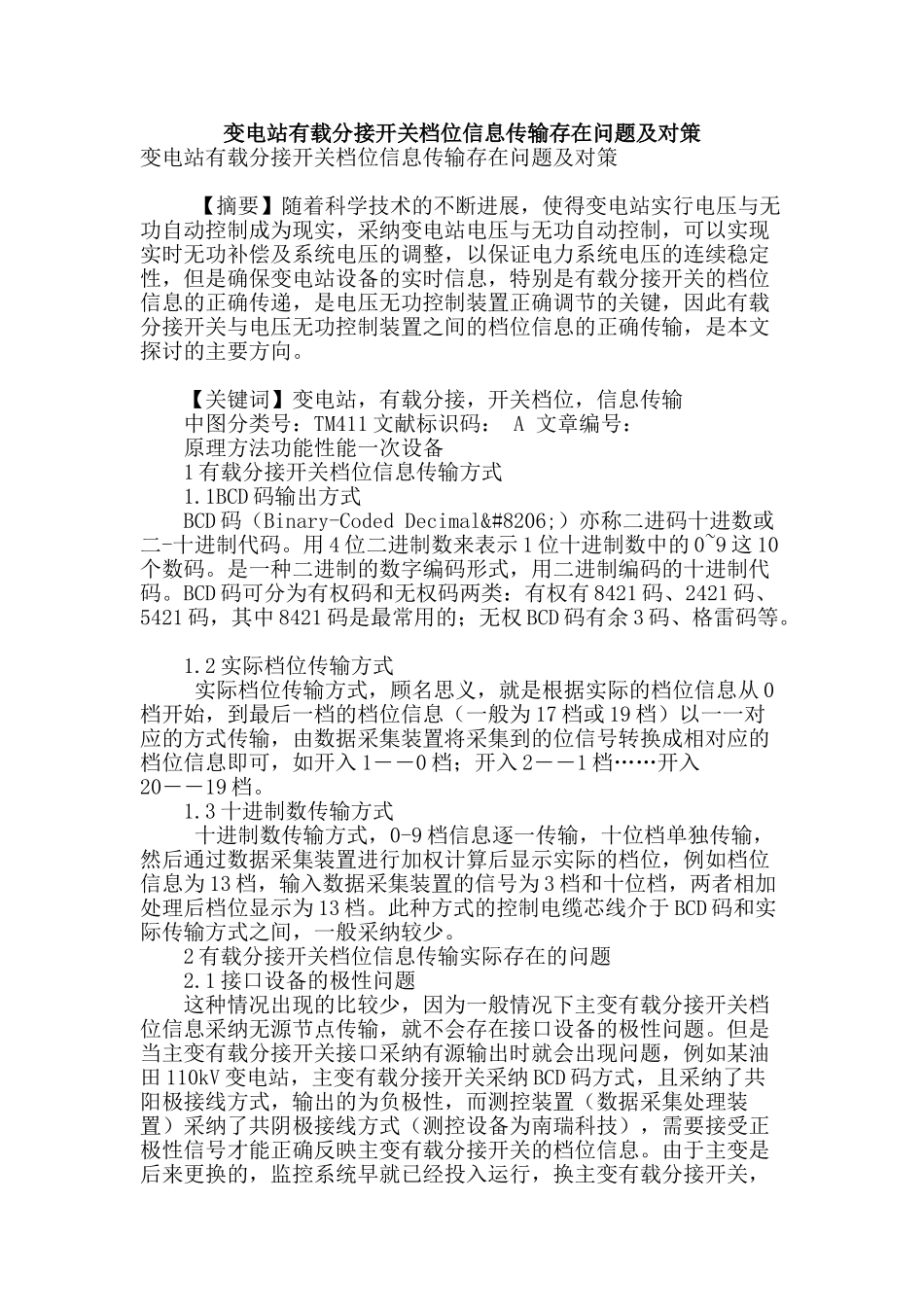

变电站有载分接开关档位信息传输存在问题及对策变电站有载分接开关档位信息传输存在问题及对策 【摘要】随着科学技术的不断进展，使得变电站实行电压与无功自动控制成为现实，采纳变电站电压与无功自动控制，可以实现实时无功补偿及系统电压的调整，以保证电力系统电压的连续稳定性，但是确保变电站设备的实时信息，特别是有载分接开关的档位信息的正确传递，是电压无功控制装置正确调节的关键，因此有载分接开关与电压无功控制装置之间的档位信息的正确传输，是本文探讨的主要方向。 【关键词】变电站，有载分接，开关档位，信息传输 中图分类号：TM411 文献标识码： A 文章编号： 原理方法功能性能一次设备 1 有载分接开关档位信息传输方式 1.1BCD 码输出方式 BCD 码（Binary-Coded Decimal）亦称二进码十进数或二-十进制代码。用 4 位二进制数来表示 1 位十进制数中的 0~9 这 10个数码。是一种二进制的数字编码形式，用二进制编码的十进制代码。BCD 码可分为有权码和无权码两类：有权有 8421 码、2421 码、5421 码，其中 8421 码是最常用的；无权 BCD 码有余 3 码、格雷码等。 1.2 实际档位传输方式 实际档位传输方式，顾名思义，就是根据实际的档位信息从 0档开始，到最后一档的档位信息（一般为 17 档或 19 档）以一一对应的方式传输，由数据采集装置将采集到的位信号转换成相对应的档位信息即可，如开入 1――0 档；开入 2――1 档……开入20――19 档。 1.3 十进制数传输方式 十进制数传输方式，0-9 档信息逐一传输，十位档单独传输，然后通过数据采集装置进行加权计算后显示实际的档位，例如档位信息为 13 档，输入数据采集装置的信号为 3 档和十位档，两者相加处理后档位显示为 13 档。此种方式的控制电缆芯线介于 BCD 码和实际传输方式之间，一般采纳较少。 2 有载分接开关档位信息传输实际存在的问题 2.1 接口设备的极性问题 这种情况出现的比较少，因为一般情况下主变有载分接开关档位信息采纳无源节点传输，就不会存在接口设备的极性问题。但是当主变有载分接开关接口采纳有源输出时就会出现问题，例如某油田 110kV 变电站，主变有载分接开关采纳 BCD 码方式，且采纳了共阳极接线方式，输出的为负极性，而测控装置（数据采集处理装置）采纳了共阴极接线方式（测控设备为南瑞科技），需要接受正极性信号才能正确反映主变有载分接开关的档位信息。由于主变是...
