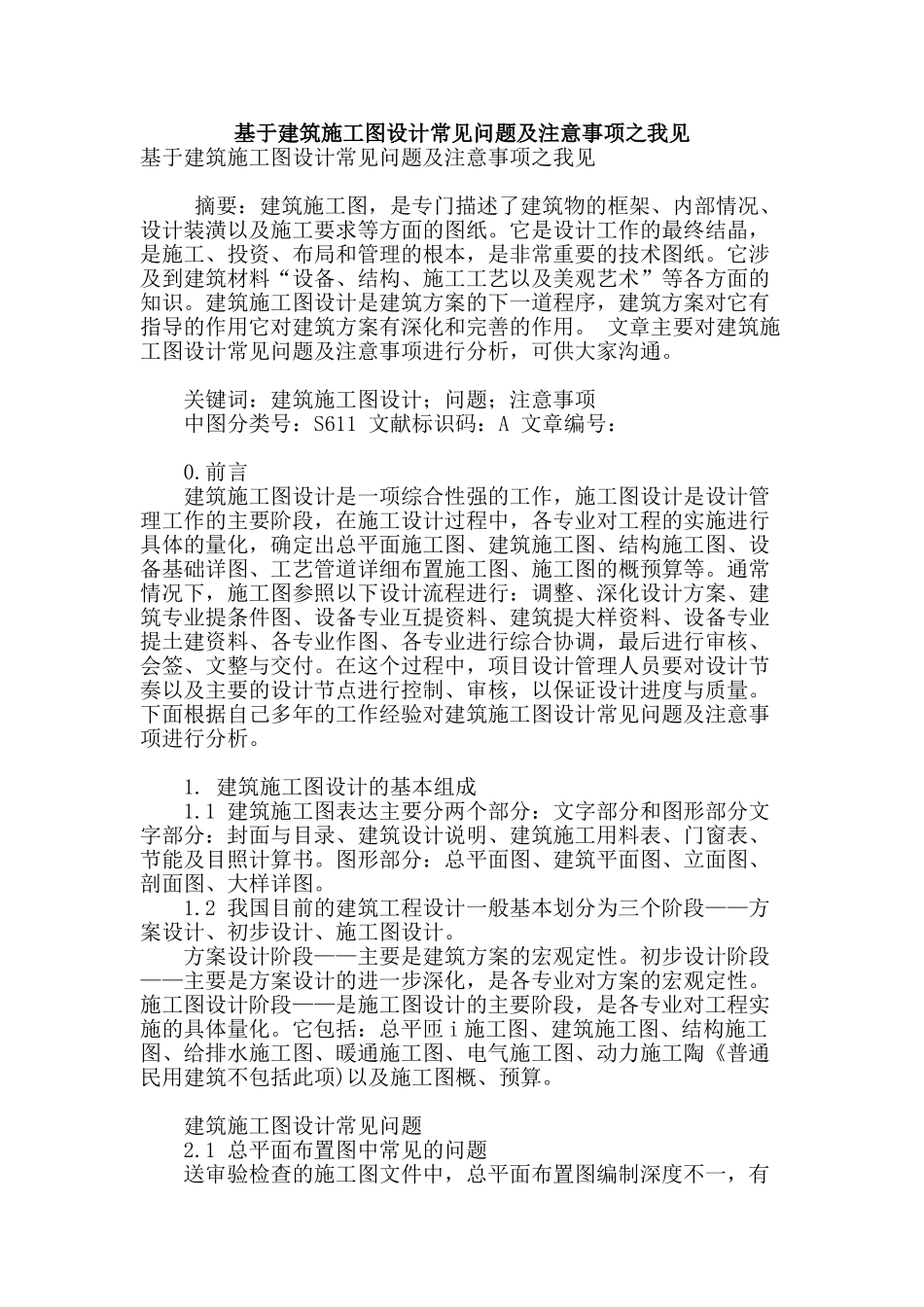

基于建筑施工图设计常见问题及注意事项之我见基于建筑施工图设计常见问题及注意事项之我见 摘要：建筑施工图，是专门描述了建筑物的框架、内部情况、设计装潢以及施工要求等方面的图纸。它是设计工作的最终结晶，是施工、投资、布局和管理的根本，是非常重要的技术图纸。它涉及到建筑材料“设备、结构、施工工艺以及美观艺术”等各方面的知识。建筑施工图设计是建筑方案的下一道程序，建筑方案对它有指导的作用它对建筑方案有深化和完善的作用。 文章主要对建筑施工图设计常见问题及注意事项进行分析，可供大家沟通。 关键词：建筑施工图设计；问题；注意事项 中图分类号：S611 文献标识码：A 文章编号： 0.前言 建筑施工图设计是一项综合性强的工作，施工图设计是设计管理工作的主要阶段，在施工设计过程中，各专业对工程的实施进行具体的量化，确定出总平面施工图、建筑施工图、结构施工图、设备基础详图、工艺管道详细布置施工图、施工图的概预算等。通常情况下，施工图参照以下设计流程进行：调整、深化设计方案、建筑专业提条件图、设备专业互提资料、建筑提大样资料、设备专业提土建资料、各专业作图、各专业进行综合协调，最后进行审核、会签、文整与交付。在这个过程中，项目设计管理人员要对设计节奏以及主要的设计节点进行控制、审核，以保证设计进度与质量。下面根据自己多年的工作经验对建筑施工图设计常见问题及注意事项进行分析。 1. 建筑施工图设计的基本组成 1.1 建筑施工图表达主要分两个部分：文字部分和图形部分文字部分：封面与目录、建筑设计说明、建筑施工用料表、门窗表、节能及目照计算书。图形部分：总平面图、建筑平面图、立面图、剖面图、大样详图。 1.2 我国目前的建筑工程设计一般基本划分为三个阶段——方案设计、初步设计、施工图设计。 方案设计阶段——主要是建筑方案的宏观定性。初步设计阶段——主要是方案设计的进一步深化，是各专业对方案的宏观定性。施工图设计阶段——是施工图设计的主要阶段，是各专业对工程实施的具体量化。它包括：总平匝 i 施工图、建筑施工图、结构施工图、给排水施工图、暖通施工图、电气施工图、动力施工陶《普通民用建筑不包括此项)以及施工图概、预算。 建筑施工图设计常见问题 2.1 总平面布置图中常见的问题 送审验检查的施工图文件中，总平面布置图编制深度不一，有的设计单位做得比较好，大部分工程只做到平面定位放线图，不符合《建筑工程设计文件编制...
