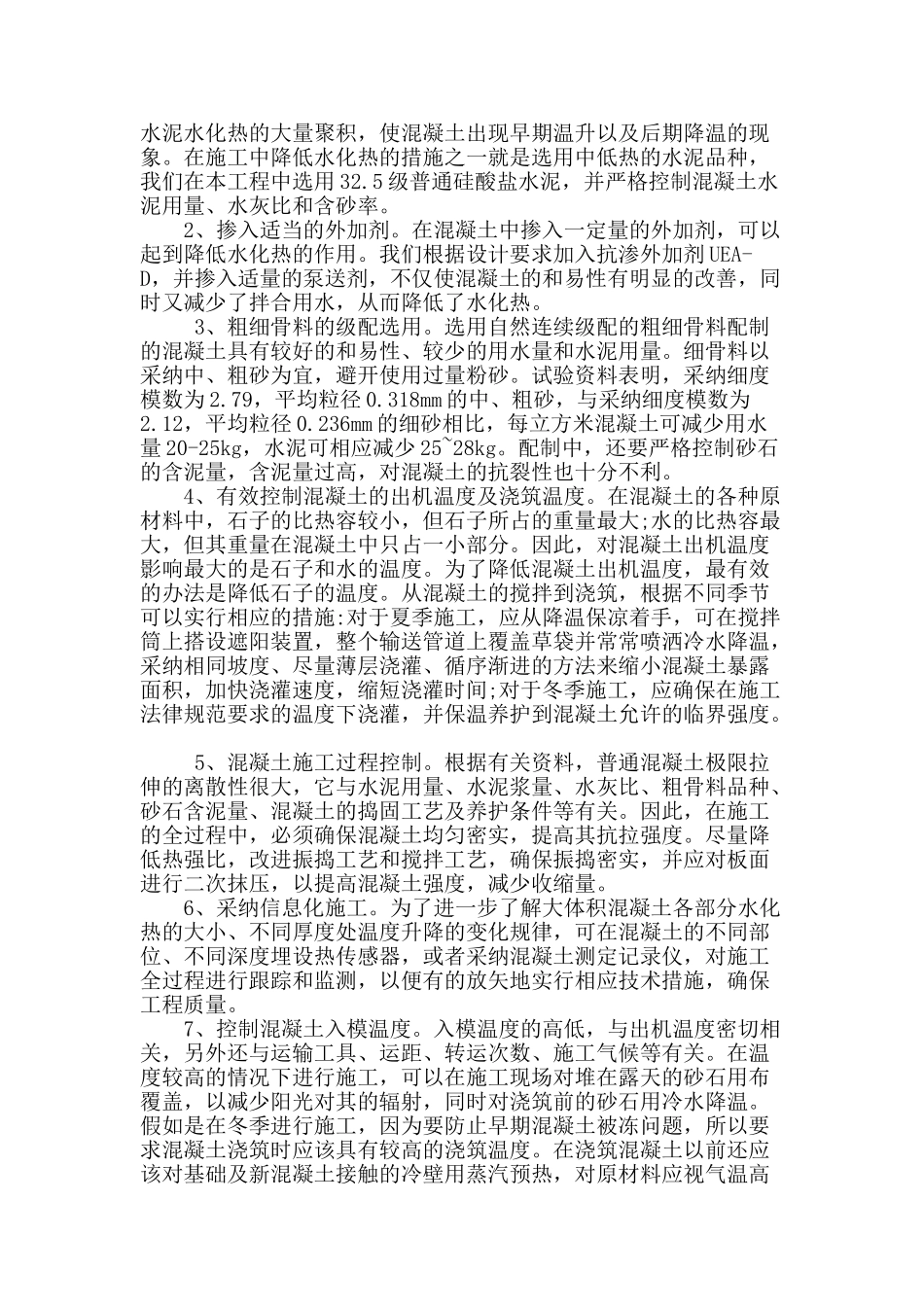

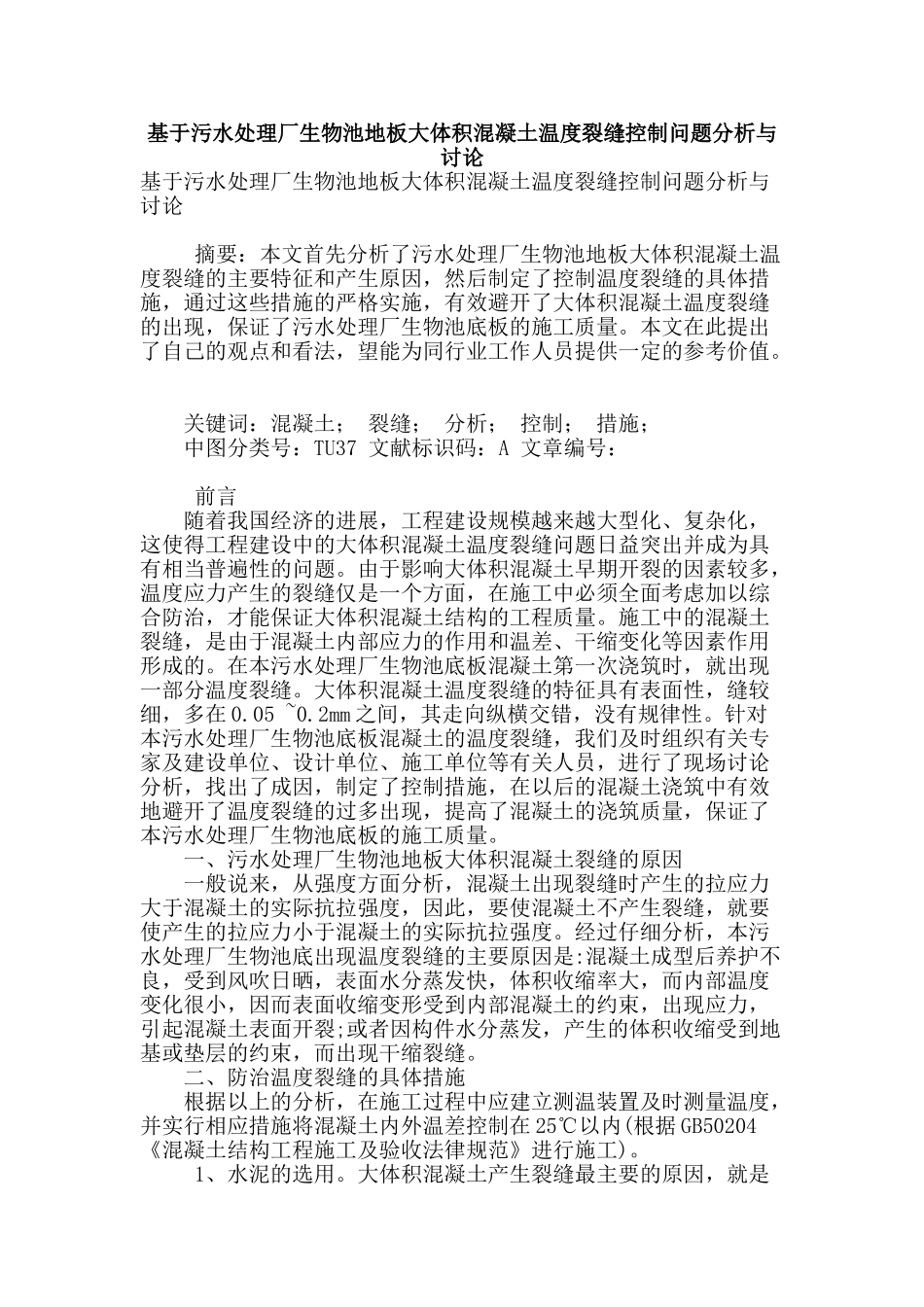

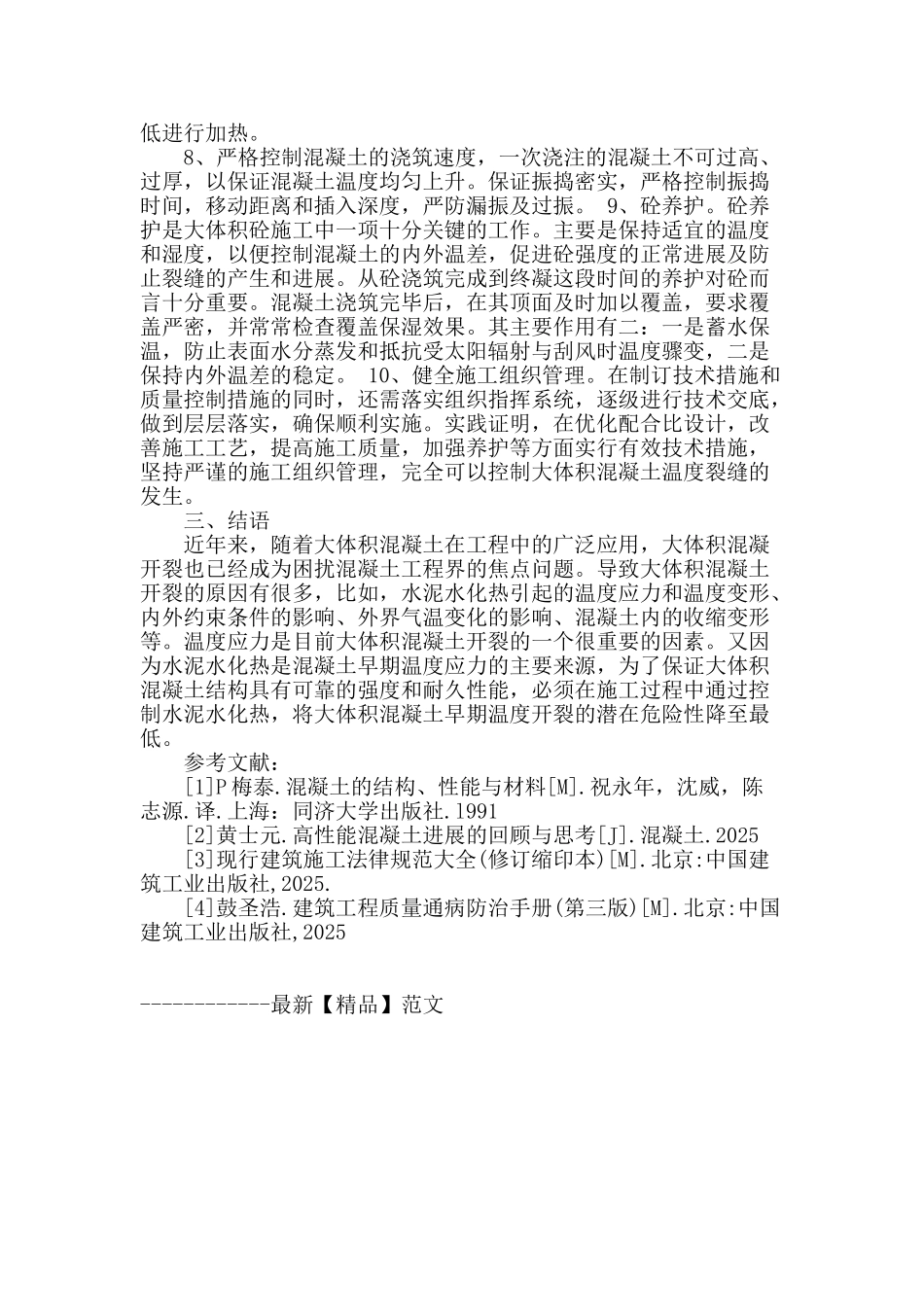

基于污水处理厂生物池地板大体积混凝土温度裂缝控制问题分析与讨论基于污水处理厂生物池地板大体积混凝土温度裂缝控制问题分析与讨论 摘要：本文首先分析了污水处理厂生物池地板大体积混凝土温度裂缝的主要特征和产生原因，然后制定了控制温度裂缝的具体措施，通过这些措施的严格实施，有效避开了大体积混凝土温度裂缝的出现，保证了污水处理厂生物池底板的施工质量。本文在此提出了自己的观点和看法，望能为同行业工作人员提供一定的参考价值。 关键词：混凝土； 裂缝； 分析； 控制； 措施； 中图分类号：TU37 文献标识码：A 文章编号： 前言 随着我国经济的进展，工程建设规模越来越大型化、复杂化，这使得工程建设中的大体积混凝土温度裂缝问题日益突出并成为具有相当普遍性的问题。由于影响大体积混凝土早期开裂的因素较多，温度应力产生的裂缝仅是一个方面，在施工中必须全面考虑加以综合防治，才能保证大体积混凝土结构的工程质量。施工中的混凝土裂缝，是由于混凝土内部应力的作用和温差、干缩变化等因素作用形成的。在本污水处理厂生物池底板混凝土第一次浇筑时，就出现一部分温度裂缝。大体积混凝土温度裂缝的特征具有表面性，缝较细，多在 0.05 ~0.2mm 之间，其走向纵横交错，没有规律性。针对本污水处理厂生物池底板混凝土的温度裂缝，我们及时组织有关专家及建设单位、设计单位、施工单位等有关人员，进行了现场讨论分析，找出了成因，制定了控制措施，在以后的混凝土浇筑中有效地避开了温度裂缝的过多出现，提高了混凝土的浇筑质量，保证了本污水处理厂生物池底板的施工质量。 一、污水处理厂生物池地板大体积混凝土裂缝的原因 一般说来，从强度方面分析，混凝土出现裂缝时产生的拉应力大于混凝土的实际抗拉强度，因此，要使混凝土不产生裂缝，就要使产生的拉应力小于混凝土的实际抗拉强度。经过仔细分析，本污水处理厂生物池底出现温度裂缝的主要原因是:混凝土成型后养护不良，受到风吹日晒，表面水分蒸发快，体积收缩率大，而内部温度变化很小，因而表面收缩变形受到内部混凝土的约束，出现应力，引起混凝土表面开裂;或者因构件水分蒸发，产生的体积收缩受到地基或垫层的约束，而出现干缩裂缝。 二、防治温度裂缝的具体措施 根据以上的分析，在施工过程中应建立测温装置及时测量温度，并实行相应措施将混凝土内外温差控制在 25℃以内(根据 GB50204 《混凝土结构工程施工及验收法律规范》进行施工)。 1、水泥...
