工程制图与CAD模拟试卷

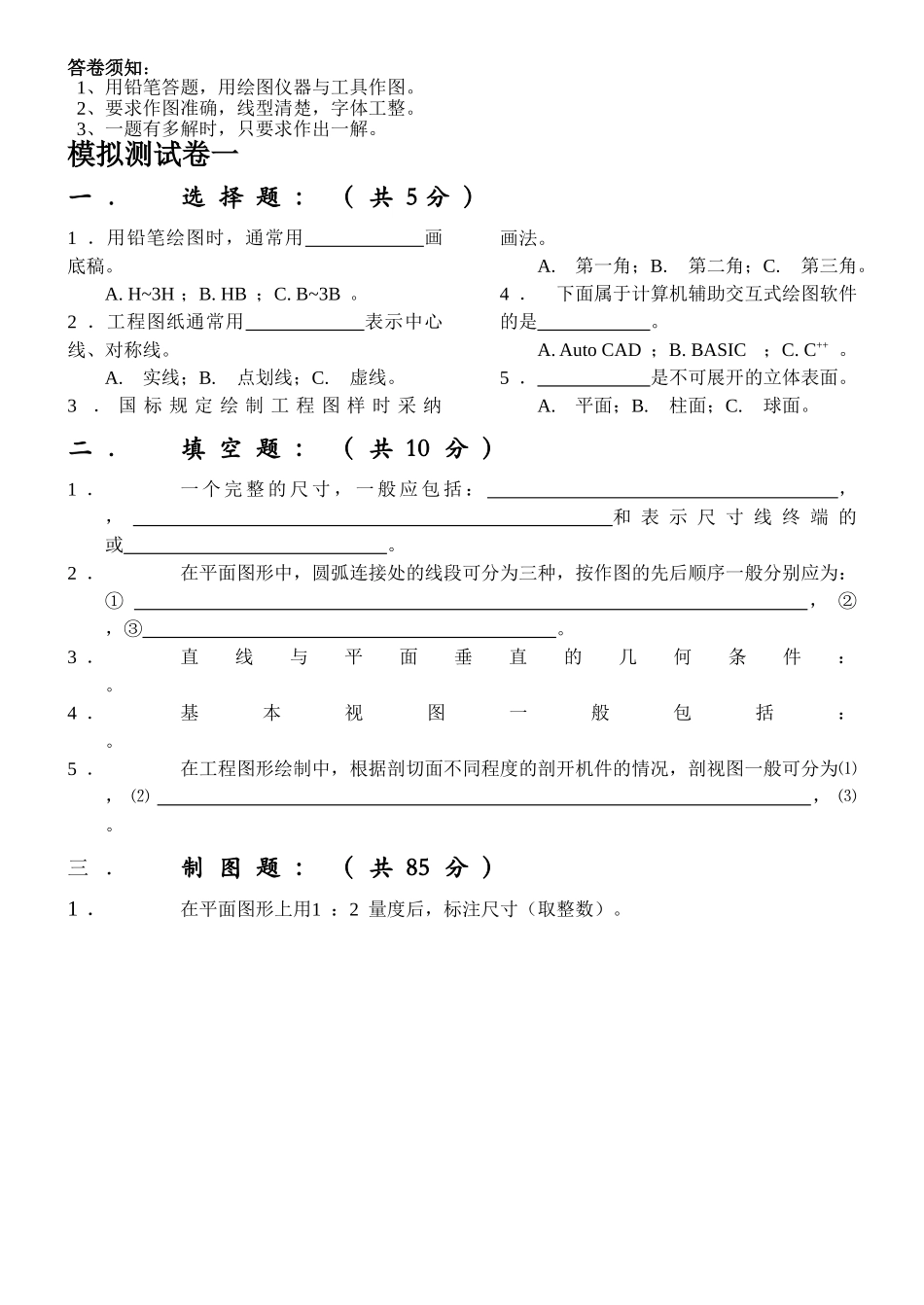

答卷须知： 1、用铅笔答题，用绘图仪器与工具作图。 2、要求作图准确，线型清楚，字体工整。 3、一题有多解时，只要求作出一解。模拟测试卷一一 ．选 择 题 ： （ 共 5 分 ）1 ．用铅笔绘图时，通常用 画底稿。A. H~3H ；B. HB ；C. B~3B 。2 ．工程图纸通常用 表示中心线、对称线。A. 实线；B. 点划线；C. 虚线。3． 国 标 规 定 绘 制 工 程 图 样 时 采 纳 画法。A. 第一角；B. 第二角；C. 第三角。4 ． 下面属于计算机辅助交互式绘图软件的是 。A. Auto CAD ；B. BASIC；C. C++ 。5 ． 是不可展开的立体表面。A. 平面；B. 柱面；C. 球面。二 ．填 空 题 ： （ 共 10 分 ）1 ．一 个 完 整 的 尺 寸 ， 一 般 应 包 括 ： ， ， 和 表 示 尺 寸 线 终 端 的 或 。2 ．在平面图形中，圆弧连接处的线段可分为三种，按作图的先后顺序一般分别应为：① ， ② ，③ 。3 ．直线与平面垂直的几何条件： 。4 ．基本视图一般包括： 。5 ．在工程图形绘制中，根据剖切面不同程度的剖开机件的情况，剖视图一般可分为⑴ ， ⑵ ， ⑶ 。三 ．制 图 题 ： （ 共 85 分 ）1 ．在平面图形上用1 ：2 量度后，标注尺寸（取整数）。2 ．作△ABC与□DEFG 的交线, 并表明可见性。3 ．分析形体，并补全立体的三面投影。4 ．已 知 俯 视 图 和 主 视 图 ， 将 俯 视 图 和 主 视 图改 画 成 合 适 的 剖 视 图 。5 ．读懂两面视图后，补画第三面视图。6 ．根据机件图示的三面视图及尺寸，试作出机件的全等轴测图。7 ．根据轴测图上所示尺寸，取整后画出组合体的三视图。模拟测试卷二一 、选 择 题 ： （ 共 10 分 ）1 ．用铅笔绘图时，通常用 画底稿。A. H~3H ；B. HB ；C. B~3B 。2 ．工程图纸通常用 表示中心线、对称线。A. 实线；B. 点划线；C. 虚线。3． 国 标 规 定 绘 制 工 程 图 样 时 采 纳 画法。A. 第一角；B. 第二角；C. 第三角。4 ． 下面属于计算机辅助交互式绘图软件的是 。A. Auto CAD ；B. BASIC；C. C++ 。5 ． 是不可展开的立体表面。A. 平面；B. 柱面；C. 球面。二 、 填 空 题 ： （ 共 10 分 ）8 ．一 个 完 整 的 尺 寸 ， 一 般 应 包 括 ： ， ， 和 表 示 尺 寸 线 终 端 的 或 。...
