灌注桩工程施工PPT课件VIP免费

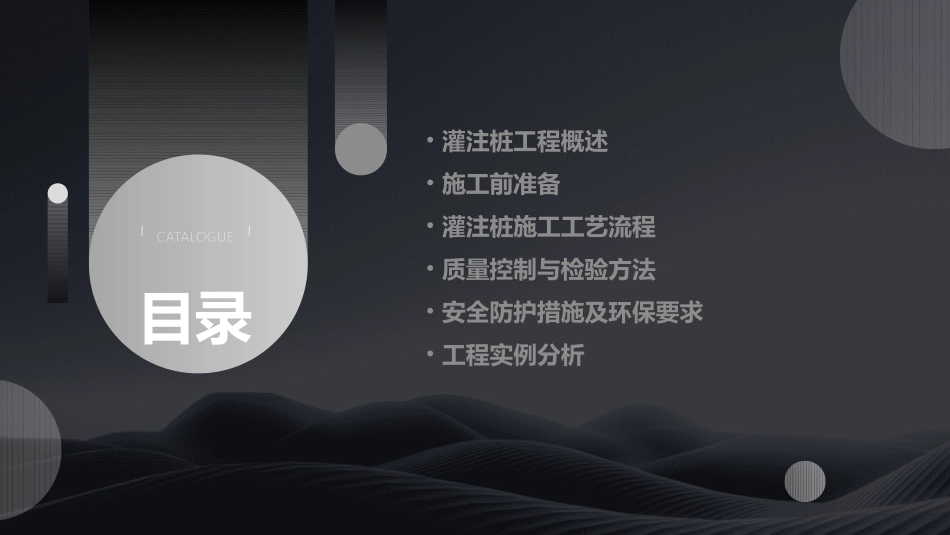

灌注桩工程施工PPT课件CATALOGUE目录•灌注桩工程概述•施工前准备•灌注桩施工工艺流程•质量控制与检验方法•安全防护措施及环保要求•工程实例分析灌注桩工程概述01灌注桩是一种就位成孔，灌注混凝土或钢筋混凝土而制成的桩。定义根据成孔方法不同，灌注桩可分为钻孔灌注桩、沉管灌注桩、人工挖孔灌注桩等。分类定义与分类优点适用范围广，可用于各种土层和地质条件；承载力高，稳定性好；优点与局限性0102优点与局限性可根据工程需要调整桩长、桩径等参数。对周围环境影响小，无挤土效应；局限性施工周期长，成本较高；在某些特殊地质条件下（如卵石层、流砂层等）施工难度较大。优点与局限性应用领域桥梁工程近海工程大跨度桥梁、高墩桥梁等；海上平台、防波堤等；建筑基础工程港口码头工程其他工程高层建筑、重载建筑等；重力式码头、高桩码头等；地铁、隧道、水利等工程领域。施工前准备02了解施工场地地质条件，为设计提供准确参数。勘察目的勘察内容勘察方法包括地形地貌、地层岩性、水文地质、地震地质等。采用钻探、触探、地球物理勘探等手段。030201地质勘察设计文件审查审查目的确保设计文件符合规范要求和实际施工条件。审查内容包括施工图纸、设计说明、计算书等。审查流程由专业工程师进行初审，提出修改意见，经设计师修改后，再进行复审。包括钢筋、水泥、砂、石等。材料种类对进场的材料进行严格检验，确保质量合格。材料检验按照材料性质分类储存，防止变质和损坏。材料储存施工材料准备设备性能根据施工要求和场地条件选择性能合适的设备。设备种类包括钻机、注浆机、搅拌机等。设备检验对进场的设备进行检验和调试，确保正常运转。机械设备选择灌注桩施工工艺流程03场地平整清除施工场地内的杂物，进行地面平整，确保施工机械顺利进场和作业。测量定位根据设计图纸和现场实际情况，进行测量放样，确定桩位中心点和标高。场地平整与测量定位在桩位中心点处挖设比护筒直径大20cm左右的圆坑，将护筒放入坑内，用粘土回填并夯实，确保护筒垂直度和稳定性。将钻机移至桩位处，调整钻机水平度，确保钻杆中心与桩位中心重合。护筒埋设与钻机就位钻机就位护筒埋设钻孔施工启动钻机进行钻孔，根据不同地质条件选择合适的钻头和钻进参数，确保成孔质量和效率。泥浆制备根据地质条件和施工要求，选用合适的泥浆材料和配比，制备出具有良好护壁性能和携渣能力的泥浆。钻孔施工及泥浆制备钻孔完成后，进行孔底沉渣清理和孔壁清洗，确保孔底干净、孔壁光滑。清孔按照设计图纸要求加工钢筋笼，将钢筋笼吊放入孔内，定位并固定好。钢筋笼安装清孔与钢筋笼安装灌注水下混凝土根据设计要求选用合适的水泥、砂、石等材料，按照配合比制备出符合要求的混凝土。混凝土制备将导管插入孔底，开始灌注水下混凝土。随着混凝土的上升，逐渐提升导管并保持其埋深在2-6m之间。灌注过程中要确保混凝土连续、均匀地注入孔内，直至桩顶设计标高以上一定高度。灌注水下混凝土质量控制与检验方法04原材料质量控制采用符合国家标准的水泥，检查其出厂合格证和复试报告。采用干净、坚硬的砂、石，控制其含泥量和粒径。采用符合设计要求的钢筋，检查其出厂合格证和复试报告，并进行外观检查。使用前应进行试验，确认其与水泥的相容性和对混凝土性能的影响。水泥砂、石钢筋添加剂清孔清孔后泥浆比重、含砂率等指标应符合规范要求，保证灌注质量。钻孔控制钻进速度、泥浆比重和粘度，防止孔壁坍塌和缩径。泥浆制备泥浆比重、粘度等指标应符合规范要求，保证孔壁稳定和清孔质量。桩位测量确保桩位准确，偏差在允许范围内。护筒埋设护筒应埋设稳固、准确，保证孔口不坍塌及不使地表水进入钻孔。施工过程质量控制通过静载试验检验桩的承载力是否满足设计要求。静载试验采用低应变或高应变动力检测法检验桩身完整性及承载力。动测法通过钻孔取芯法检验桩身混凝土质量和桩身完整性。钻孔取芯法成桩质量检验方法孔壁坍塌缩径断桩桩身夹泥常见质量问题及预防措施01020304采取加大泥浆比重、控制钻进速度等措施进行预防。采取加大钻头直径、控制钻进速度等措施进行预防。采取加强施工质量控制、确保混凝土连...
