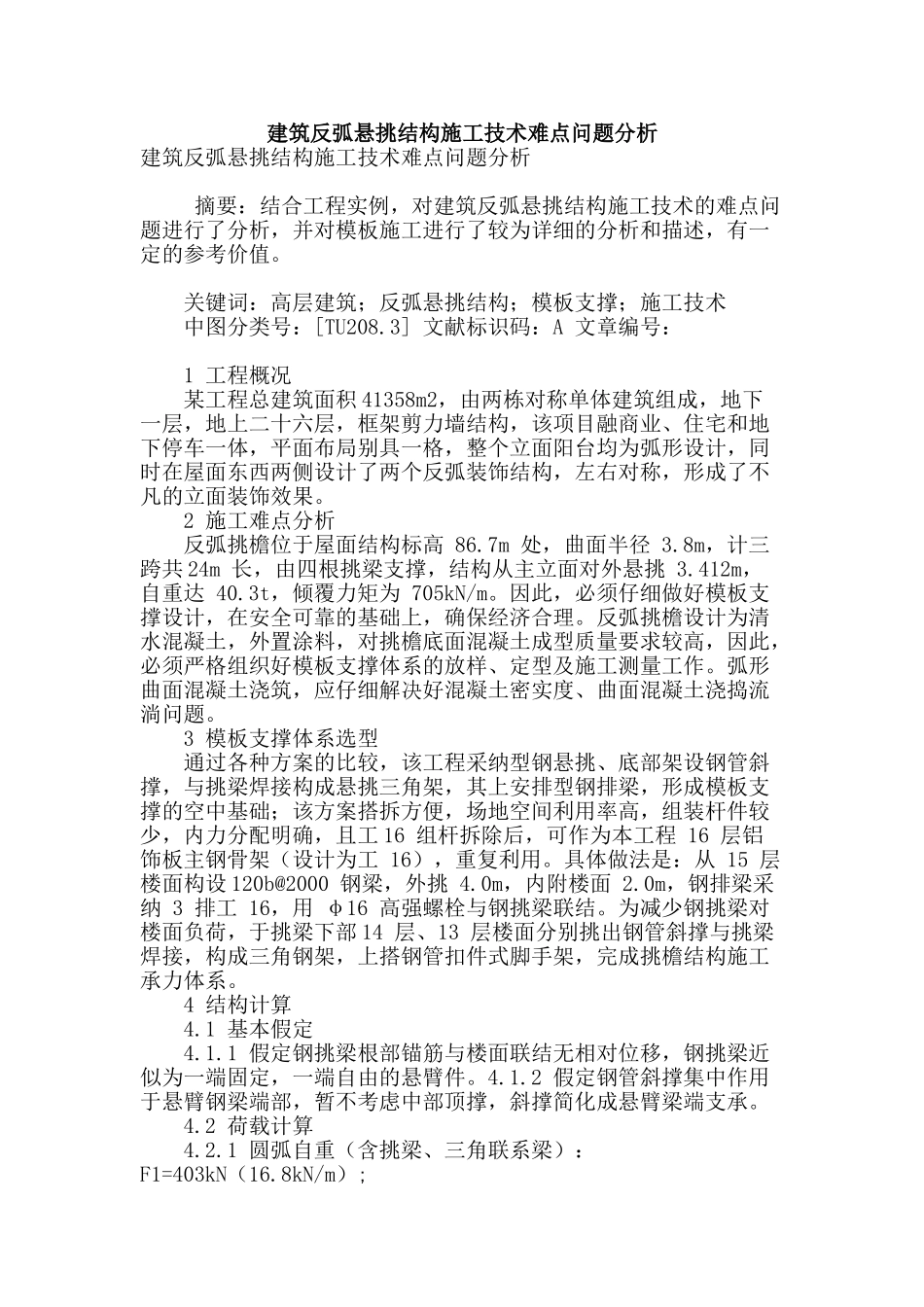

建筑反弧悬挑结构施工技术难点问题分析建筑反弧悬挑结构施工技术难点问题分析 摘要:结合工程实例,对建筑反弧悬挑结构施工技术的难点问题进行了分析,并对模板施工进行了较为详细的分析和描述,有一定的参考价值。 关键词:高层建筑;反弧悬挑结构;模板支撑;施工技术 中图分类号:[TU208.3] 文献标识码:A 文章编号: 1 工程概况 某工程总建筑面积 41358m2,由两栋对称单体建筑组成,地下一层,地上二十六层,框架剪力墙结构,该项目融商业、住宅和地下停车一体,平面布局别具一格,整个立面阳台均为弧形设计,同时在屋面东西两侧设计了两个反弧装饰结构,左右对称,形成了不凡的立面装饰效果。 2 施工难点分析 反弧挑檐位于屋面结构标高 86.7m 处,曲面半径 3.8m,计三跨共 24m 长,由四根挑梁支撑,结构从主立面对外悬挑 3.412m,自重达 40.3t,倾覆力矩为 705kN/m。因此,必须仔细做好模板支撑设计,在安全可靠的基础上,确保经济合理。反弧挑檐设计为清水混凝土,外置涂料,对挑檐底面混凝土成型质量要求较高,因此,必须严格组织好模板支撑体系的放样、定型及施工测量工作。弧形曲面混凝土浇筑,应仔细解决好混凝土密实度、曲面混凝土浇捣流淌问题。 3 模板支撑体系选型 通过各种方案的比较,该工程采纳型钢悬挑、底部架设钢管斜撑,与挑梁焊接构成悬挑三角架,其上安排型钢排梁,形成模板支撑的空中基础;该方案搭拆方便,场地空间利用率高,组装杆件较少,内力分配明确,且工 16 组杆拆除后,可作为本工程 16 层铝饰板主钢骨架(设计为工 16),重复利用。具体做法是:从 15 层楼面构设 120b@2000 钢梁,外挑 4.0m,内附楼面 2.0m,钢排梁采纳 3 排工 16,用 φ16 高强螺栓与钢挑梁联结。为减少钢挑梁对楼面负荷,于挑梁下部 14 层、13 层楼面分别挑出钢管斜撑与挑梁焊接,构成三角钢架,上搭钢管扣件式脚手架,完成挑檐结构施工承力体系。 4 结构计算 4.1 基本假定 4.1.1 假定钢挑梁根部锚筋与楼面联结无相对位移,钢挑梁近似为一端固定,一端自由的悬臂件。4.1.2 假定钢管斜撑集中作用于悬臂钢梁端部,暂不考虑中部顶撑,斜撑简化成悬臂梁端支承。 4.2 荷载计算 4.2.1 圆弧自重(含挑梁、三角联系梁):F1=403kN(16.8kN/m); 4.2.2 脚 手 支 撑 及 模 板 自 重 力 :F2=250N/m2; 4.2.3 施 工 荷 载 :F3=2500N/m2; 4.2.4 框架梁自重:F4=6.2N/m (考虑框...
