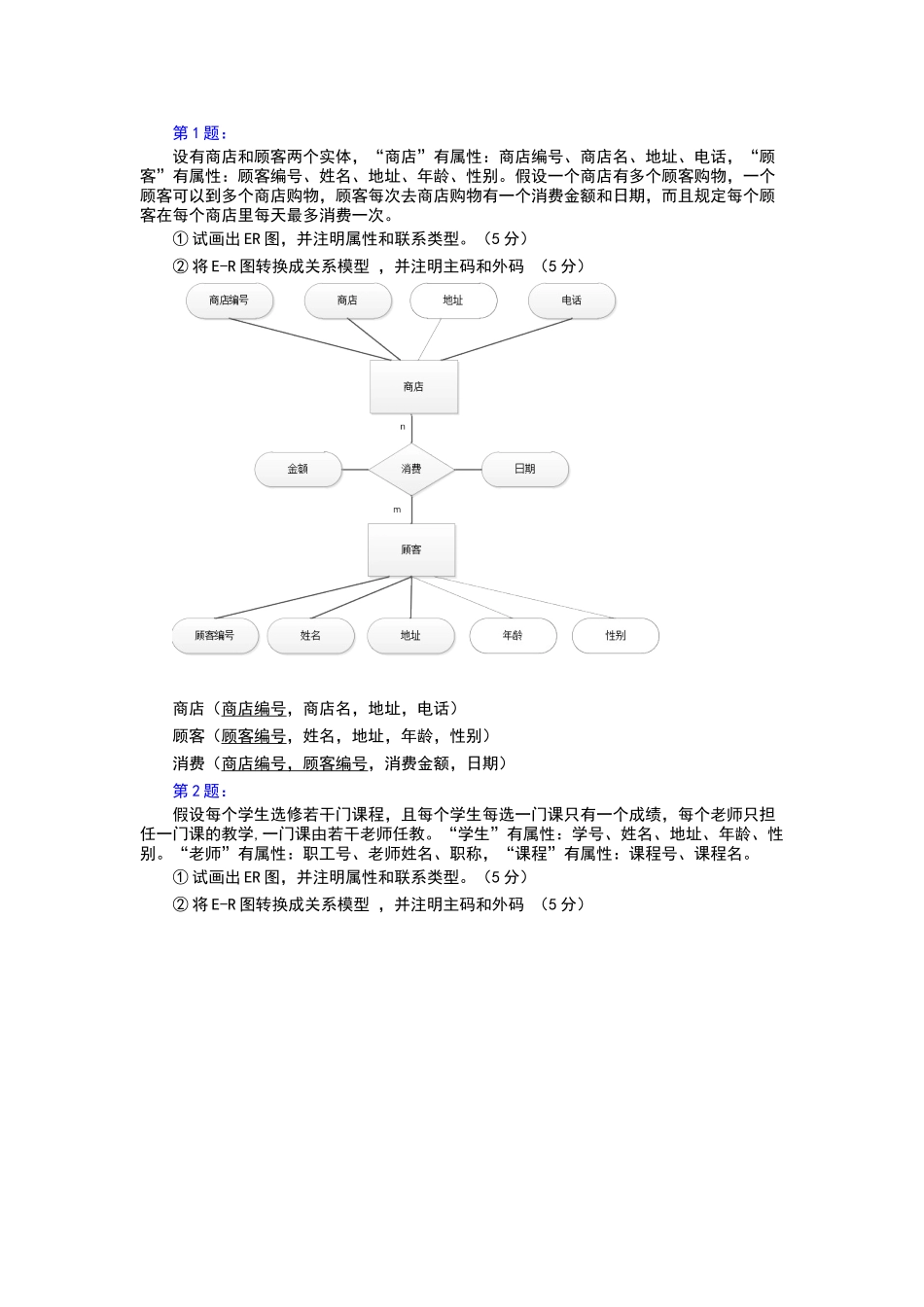

第 1 题： 设有商店和顾客两个实体，“商店”有属性：商店编号、商店名、地址、电话，“顾客”有属性：顾客编号、姓名、地址、年龄、性别。假设一个商店有多个顾客购物，一个顾客可以到多个商店购物，顾客每次去商店购物有一个消费金额和日期，而且规定每个顾客在每个商店里每天最多消费一次。① 试画出 ER 图，并注明属性和联系类型。（5 分）② 将 E-R 图转换成关系模型 ，并注明主码和外码 （5 分）商店（商店编号，商店名，地址，电话）顾客（顾客编号，姓名，地址，年龄，性别）消费（商店编号，顾客编号，消费金额，日期）第 2 题： 假设每个学生选修若干门课程，且每个学生每选一门课只有一个成绩，每个老师只担任一门课的教学,一门课由若干老师任教。“学生”有属性：学号、姓名、地址、年龄、性别。“老师”有属性：职工号、老师姓名、职称，“课程”有属性：课程号、课程名。① 试画出 ER 图，并注明属性和联系类型。（5 分）② 将 E-R 图转换成关系模型 ，并注明主码和外码 （5 分）学生（学号，姓名，地址，年龄，性别）课程（课程号，课程名）老师（职工号，老师姓名，职称，课程）选课（学号，课程号，成绩）第 3 题： 设某商业公司数据库中有三个实体集，一是”公司”实体集，属性有公司编号、公司名、地址等；二是”仓库”实体集，属性有仓库编号、仓库名、地址等；三是”职工”实体集，属性有职工编号、姓名、性别等。每个公司有若干个仓库，每个仓库只能属于 1 个公司，每个仓库可聘用若干职工，每个职工只能在一个仓库工作，仓库聘用职工有聘期和工资。① 试画出 E-R 图 （5 分）② 将 E-R 图转换成关系模型 ，并注明主码和外码 （5 分）仓库（仓库编号，仓库名，地址，公司编号）公司（公司编号，公司名，地址）职工（职工编号，姓名，性别，仓库编号，聘期，工资）第 4 题： 某讨论所有多名科研人员，每一个科研人员只属于一个讨论所，讨论所有多个科研项目，每个科研项目有多名科研人员参加，每个科研人员可以参加多个科研项目。科研人员参加项目要统计工作量。“讨论所”有属性：编号，名称、地址，“科研人员”有属性：职工号、姓名、性别、年龄，职称。“科研项目”有属性：项目号、项目名、经费。① 试画出 ER 图，并注明属性和联系类型。（5 分）② 将 E-R 图转换成关系模型 ，并注明主码和外码 （5 分）讨论所（编号，名称，地址）科研人员（职工号，姓名，性...
