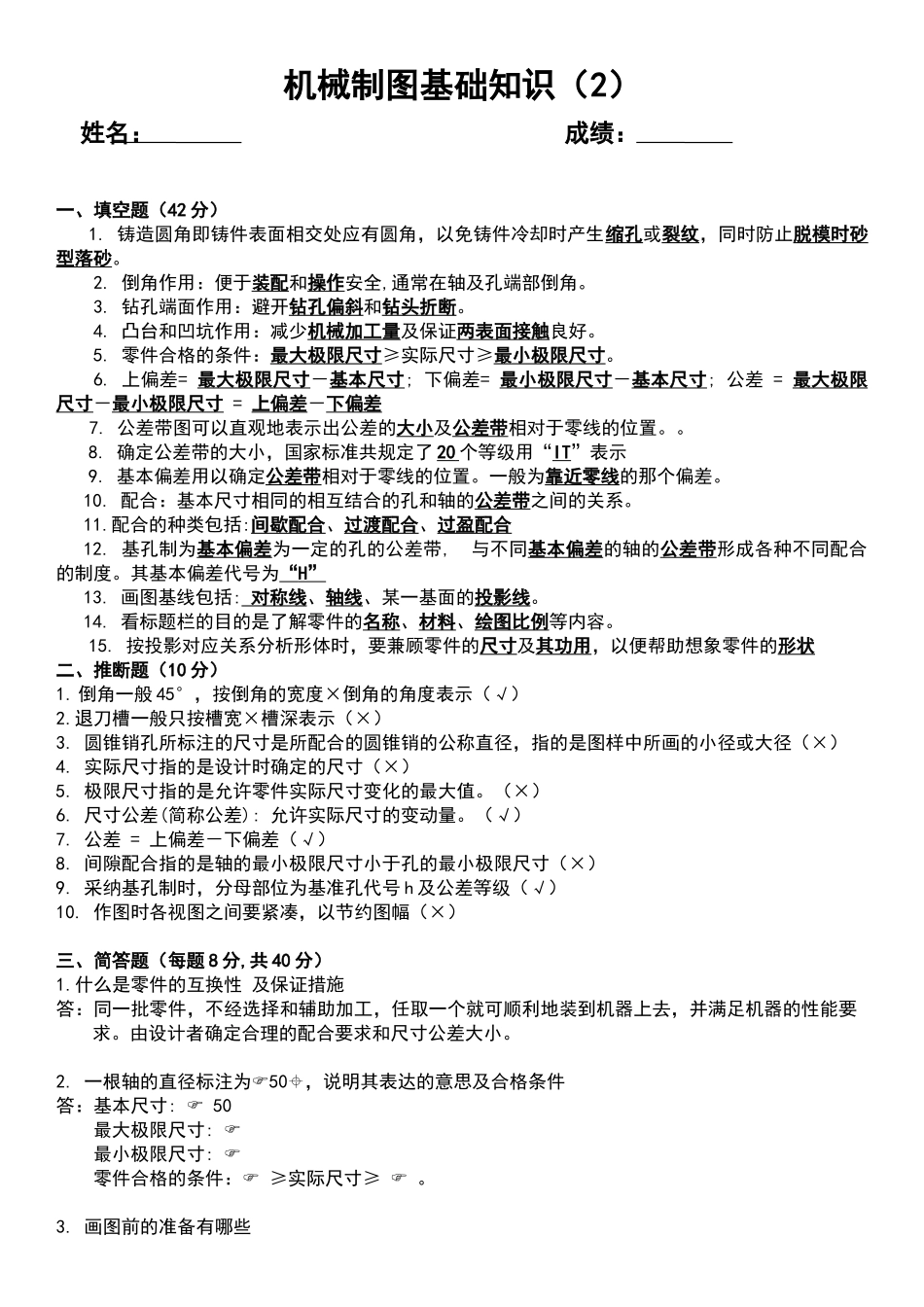

机械制图基础知识（2）姓名： 成绩：一、填空题（42 分）1. 铸造圆角即铸件表面相交处应有圆角，以免铸件冷却时产生缩孔或裂纹，同时防止脱模时砂型落砂。2. 倒角作用：便于装配和操作安全,通常在轴及孔端部倒角。3. 钻孔端面作用：避开钻孔偏斜和钻头折断。4. 凸台和凹坑作用：减少机械加工量及保证两表面接触良好。5. 零件合格的条件：最大极限尺寸≥实际尺寸≥最小极限尺寸。6. 上偏差= 最大极限尺寸－基本尺寸; 下偏差= 最小极限尺寸－基本尺寸; 公差 = 最大极限尺寸－最小极限尺寸 = 上偏差－下偏差7. 公差带图可以直观地表示出公差的大小及公差带相对于零线的位置。。8. 确定公差带的大小，国家标准共规定了 20 个等级用“IT”表示9. 基本偏差用以确定公差带相对于零线的位置。一般为靠近零线的那个偏差。10. 配合：基本尺寸相同的相互结合的孔和轴的公差带之间的关系。11.配合的种类包括:间歇配合、过渡配合、过盈配合12. 基孔制为基本偏差为一定的孔的公差带, 与不同基本偏差的轴的公差带形成各种不同配合的制度。其基本偏差代号为“ H” 13. 画图基线包括: 对称线 、轴线、某一基面的投影线。14. 看标题栏的目的是了解零件的名称、材料、绘图比例等内容。15. 按投影对应关系分析形体时，要兼顾零件的尺寸及其功用，以便帮助想象零件的形状二、推断题（10 分）1. 倒角一般 45°，按倒角的宽度×倒角的角度表示（√）2.退刀槽一般只按槽宽×槽深表示（×）3. 圆锥销孔所标注的尺寸是所配合的圆锥销的公称直径，指的是图样中所画的小径或大径（×）4. 实际尺寸指的是设计时确定的尺寸（×）5. 极限尺寸指的是允许零件实际尺寸变化的最大值。（×）6. 尺寸公差(简称公差): 允许实际尺寸的变动量。（√）7. 公差 = 上偏差－下偏差（√）8. 间隙配合指的是轴的最小极限尺寸小于孔的最小极限尺寸（×）9. 采纳基孔制时，分母部位为基准孔代号 h 及公差等级（√）10. 作图时各视图之间要紧凑，以节约图幅（×）三、简答题（每题 8 分,共 40 分）1.什么是零件的互换性 及保证措施答：同一批零件，不经选择和辅助加工，任取一个就可顺利地装到机器上去，并满足机器的性能要求。由设计者确定合理的配合要求和尺寸公差大小。2. 一根轴的直径标注为50，说明其表达的意思及合格条件 答：基本尺寸: 50最大极限尺寸: 最小极限尺寸: 零件合格的条件： ≥实际尺寸≥  。3. 画图...
