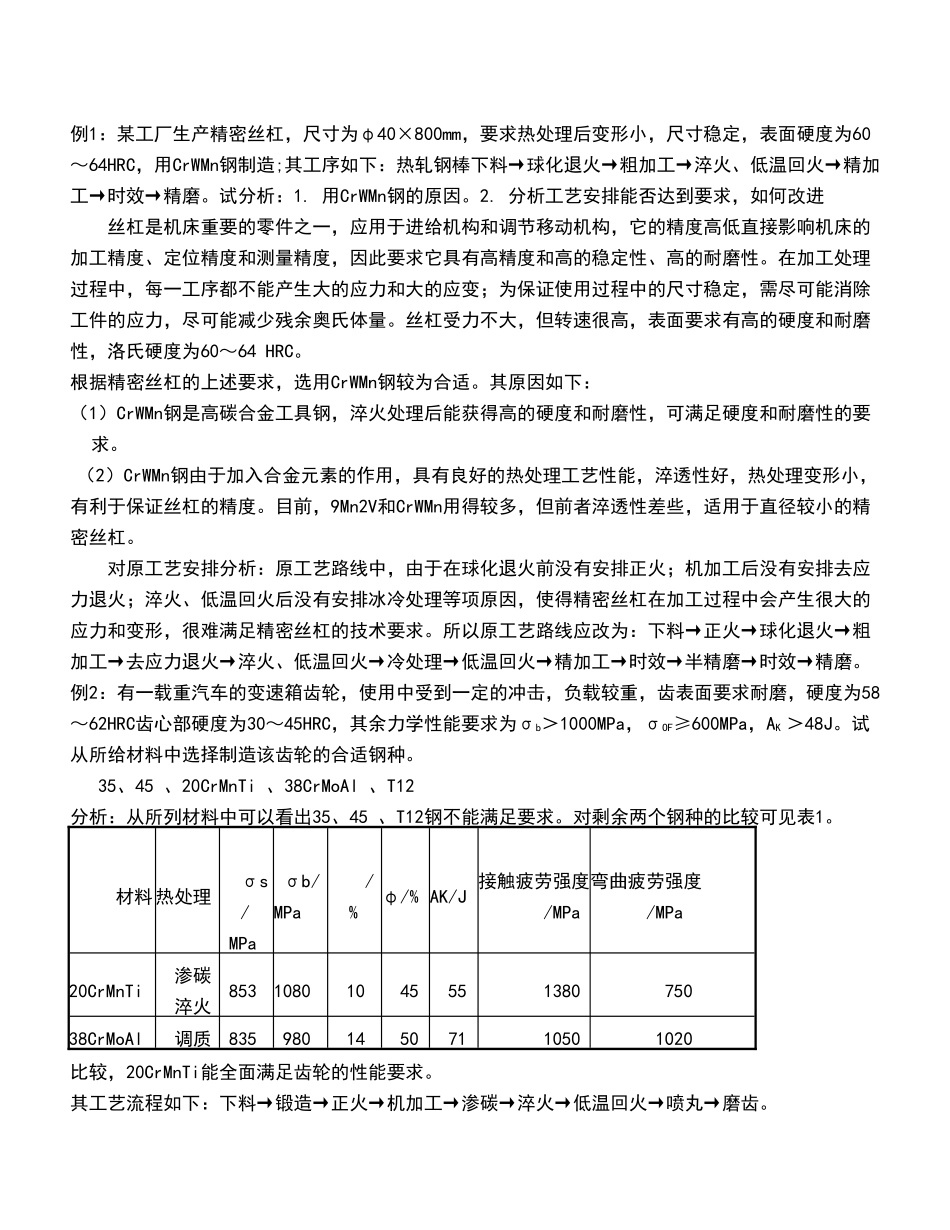

例1：某工厂生产精密丝杠，尺寸为φ40×800mm，要求热处理后变形小，尺寸稳定，表面硬度为60～64HRC，用CrWMn钢制造;其工序如下：热轧钢棒下料→球化退火→粗加工→淬火、低温回火→精加工→时效→精磨。试分析：1. 用CrWMn钢的原因。2. 分析工艺安排能否达到要求，如何改进 丝杠是机床重要的零件之一，应用于进给机构和调节移动机构，它的精度高低直接影响机床的加工精度、定位精度和测量精度，因此要求它具有高精度和高的稳定性、高的耐磨性。在加工处理过程中，每一工序都不能产生大的应力和大的应变；为保证使用过程中的尺寸稳定，需尽可能消除工件的应力，尽可能减少残余奥氏体量。丝杠受力不大，但转速很高，表面要求有高的硬度和耐磨性，洛氏硬度为60～64 HRC。根据精密丝杠的上述要求，选用CrWMn钢较为合适。其原因如下：（1）CrWMn钢是高碳合金工具钢，淬火处理后能获得高的硬度和耐磨性，可满足硬度和耐磨性的要求。 （2）CrWMn钢由于加入合金元素的作用，具有良好的热处理工艺性能，淬透性好，热处理变形小，有利于保证丝杠的精度。目前，9Mn2V和CrWMn用得较多，但前者淬透性差些，适用于直径较小的精密丝杠。 对原工艺安排分析：原工艺路线中，由于在球化退火前没有安排正火；机加工后没有安排去应力退火；淬火、低温回火后没有安排冰冷处理等项原因，使得精密丝杠在加工过程中会产生很大的应力和变形，很难满足精密丝杠的技术要求。所以原工艺路线应改为：下料→正火→球化退火→粗加工→去应力退火→淬火、低温回火→冷处理→低温回火→精加工→时效→半精磨→时效→精磨。例2：有一载重汽车的变速箱齿轮，使用中受到一定的冲击，负载较重，齿表面要求耐磨，硬度为58～62HRC齿心部硬度为30～45HRC，其余力学性能要求为σb＞1000MPa，σOF≥600MPa，AK ＞48J。试从所给材料中选择制造该齿轮的合适钢种。 35、45 、20CrMnTi 、38CrMoAl 、T12分析：从所列材料中可以看出35、45 、T12钢不能满足要求。对剩余两个钢种的比较可见表1。 材料 热处理 σs/ MPa σb/MPa /% φ/% AK/J接触疲劳强度 /MPa 弯曲疲劳强度 /MPa 20CrMnTi 渗碳 淬火 8531080 10 45 55 1380 75038CrMoAl 调质 835 980 14 50 71 1050 1020比较，20CrMnTi能全面满足齿轮的性能要求。其工艺流程如下：下料→锻造→正火→机加工→渗碳→淬火→低温回火→喷丸→磨齿。例3：机械式计数器内部有一组计数齿轮，最高转速为350r/min，...
