电子技术基础试题及答案

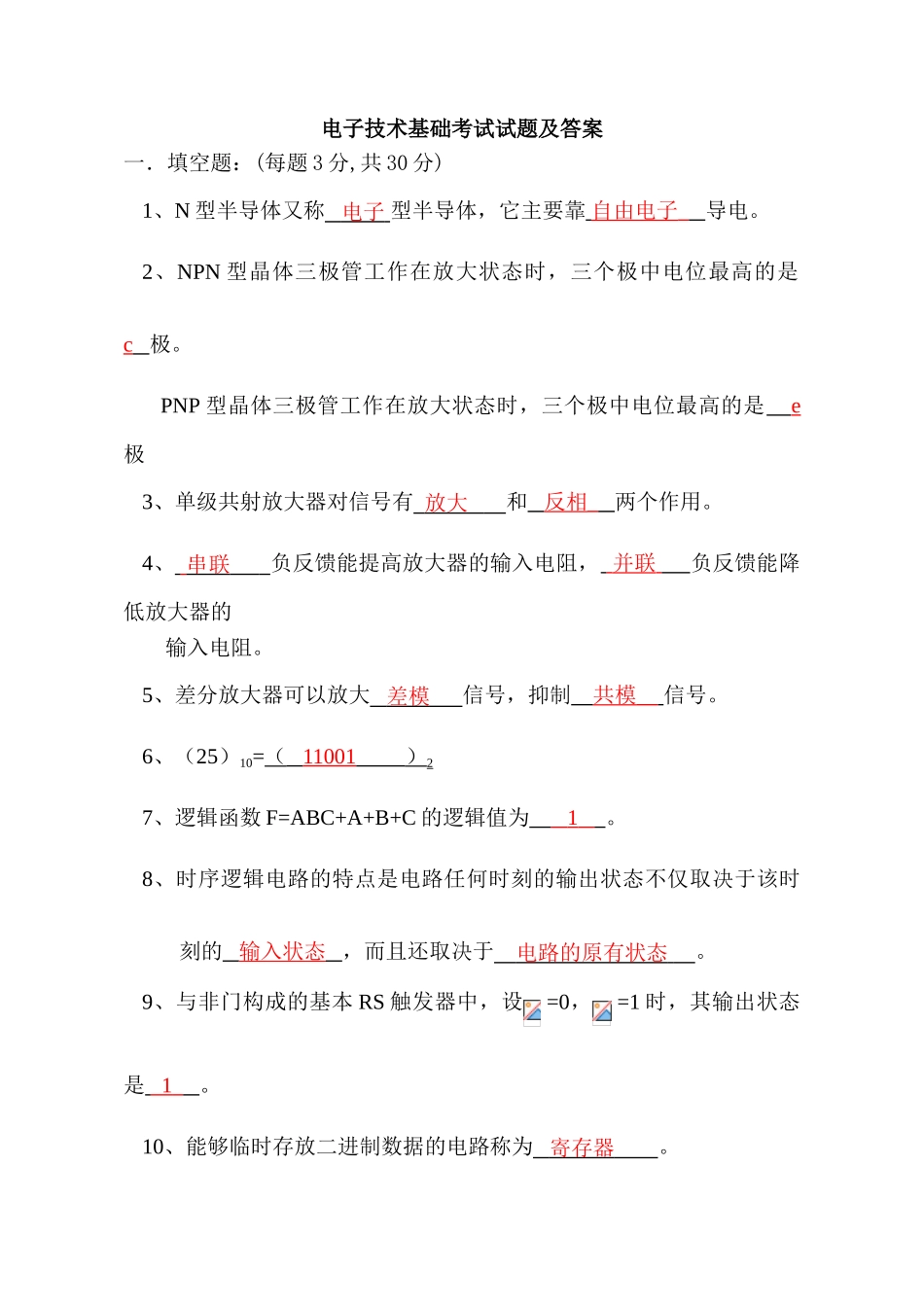

电子技术基础考试试题及答案一．填空题：(每题 3 分,共 30 分)1、N 型半导体又称 电子 型半导体，它主要靠 自由电子 导电。2、NPN 型晶体三极管工作在放大状态时，三个极中电位最高的是 c 极。 PNP 型晶体三极管工作在放大状态时，三个极中电位最高的是 e 极3、单级共射放大器对信号有 放大 和 反相 两个作用。4、 串联 负反馈能提高放大器的输入电阻， 并联 负反馈能降低放大器的输入电阻。5、差分放大器可以放大 差模 信号，抑制 共模 信号。6、（25）10=（ 11001 ）27、逻辑函数 F=ABC+A+B+C 的逻辑值为 1 。8、时序逻辑电路的特点是电路任何时刻的输出状态不仅取决于该时刻的 输入状态 ，而且还取决于 电路的原有状态 。9、与非门构成的基本 RS 触发器中，设 =0， =1 时，其输出状态是 1 。10、能够临时存放二进制数据的电路称为 寄存器 。二．选择题（每题 3 分，共 30 分）1．将沟通电变换为脉动直流电的电路称为：（ A ）A.整流电路 B.滤波电路 C.稳压电路 D.放大电路2．固定偏置共发射极放大电路中，三极管工作在放大区，假如将 Rc增大，此时三极管为放大状态，则集电极电流 Ic 将：（ B ）A.显著减小 B.不变 C.显著增加 D.无法确定3．放大器若要提高输入电阻，降低输出电阻，应引入的反馈类型是：（ B ）A. 电压并联负反馈 B.电压串联负反馈 C.电流并联负反馈 D.电流串联负反馈4．单管功率放大器，在阻抗匹配时，输出的不失真沟通功率达到最大，此时功率放大器的效率为：（ C ）A.100％ B.75％ C.50％ D.25％ 5．已知某差动放大电路的差模放大倍数为 100，共模放大倍数为 2，则共模抑制比 KCMR为（ C ）A .100 B. 50 C .1/50 D.1/1006．正弦波振荡器的振荡频率 f 取决于 （ B ）A. 放大电路的放大倍数 B.反馈网络元件的参数 C.正反馈的强弱 D.电源电压的高低7．右图 TTL 电路中 1 端输入数字信号，2，3 端悬空，则 Y=（ B ）A. 0 B. 1 C .A D. 8．要表示十进制数的十个数码需二进制数码的位数至少为（C ）A .2 位 B .3 位 C. 4 位 D. 5 位9．已知某逻辑门的真值表如图所示，则对应的门的逻辑符号是（ C ）A. B. C. D. 10．将 JK 触发器 J K 两端短接，就可以接成 （ C ）A.RS 触发器 B.D 触发器 C.T 触发器 D.T’触发器三、分析计算题：（每题 10 分，共 40 分）1．分析下面组合逻...
