电工与电子技术基础选择类型复习题

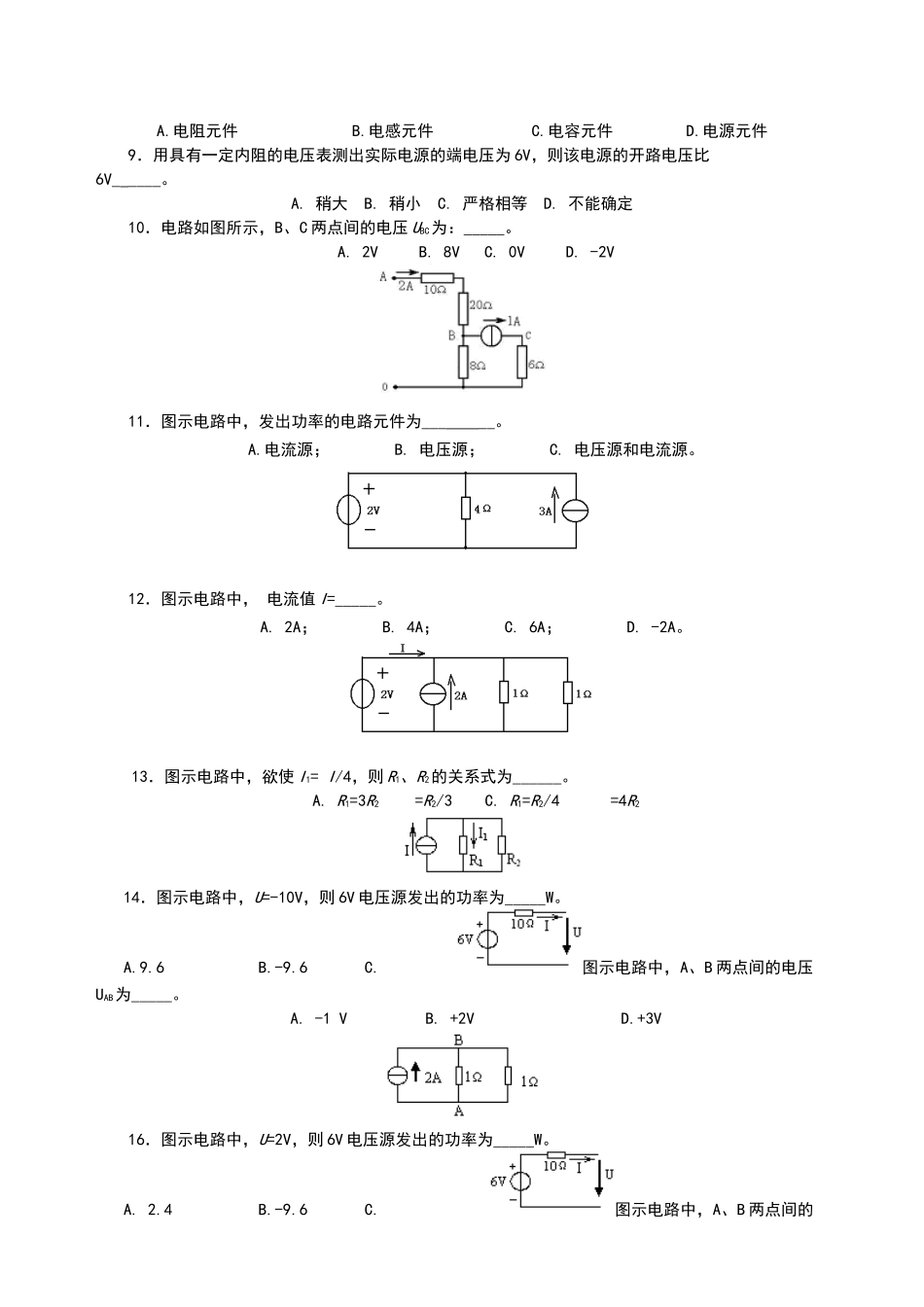

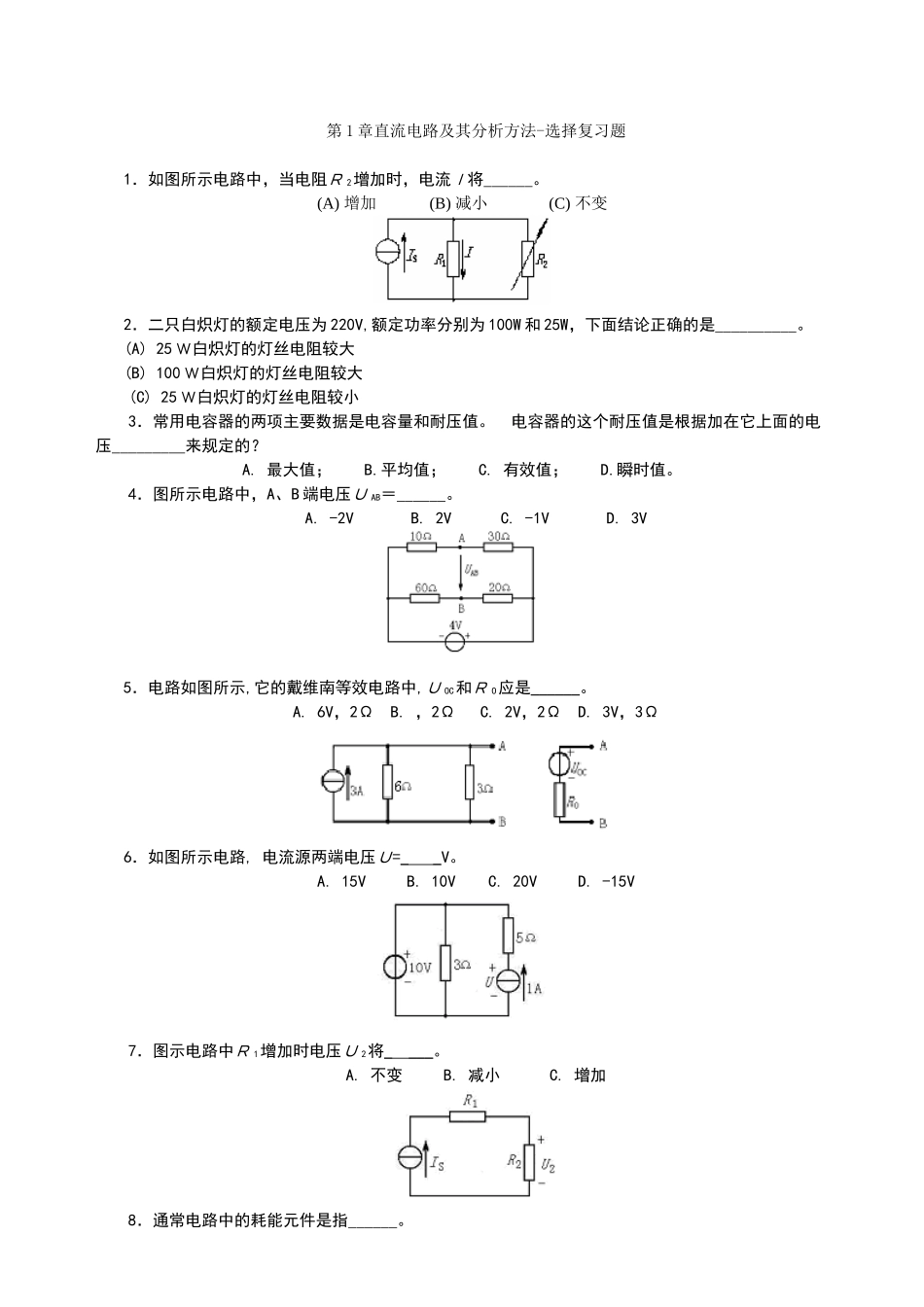

第 1 章直流电路及其分析方法-选择复习题1．如图所示电路中，当电阻Ｒ 2增加时，电流Ｉ将______。 (A) 增加 (B) 减小 (C) 不变2．二只白炽灯的额定电压为 220V,额定功率分别为 100W 和 25W，下面结论正确的是__________。(A) 25 Ｗ白炽灯的灯丝电阻较大(B) 100 Ｗ白炽灯的灯丝电阻较大(C) 25 Ｗ白炽灯的灯丝电阻较小3．常用电容器的两项主要数据是电容量和耐压值。 电容器的这个耐压值是根据加在它上面的电 压_________来规定的？A. 最大值； B.平均值； C. 有效值； D.瞬时值。4．图所示电路中，A、B 端电压Ｕ AB＝______。A. -2V B. 2V C. -1V D. 3V5．电路如图所示,它的戴维南等效电路中,Ｕ OC和Ｒ O应是______。A. 6V，2Ω B. ，2Ω C. 2V，2Ω D. 3V，3Ω6．如图所示电路, 电流源两端电压Ｕ=_ _V。A. 15V B. 10V C. 20V D. -15V7．图示电路中Ｒ 1增加时电压Ｕ 2将_ ___。A. 不变 B. 减小 C. 增加8．通常电路中的耗能元件是指______。A.电阻元件 B.电感元件 C.电容元件 D.电源元件9．用具有一定内阻的电压表测出实际电源的端电压为 6V，则该电源的开路电压比6V_ ____。A. 稍大 B. 稍小 C. 严格相等 D. 不能确定10．电路如图所示，B、C 两点间的电压 UBC为：_____。A. 2V B. 8V C. 0V D. -2V11．图示电路中，发出功率的电路元件为___ __。A.电流源； B. 电压源； C. 电压源和电流源。12．图示电路中， 电流值 I=_____。A. 2A； B. 4A； C. 6A； D. -2A。13．图示电路中，欲使 I1= I/4，则 R1、R2的关系式为______。A. R1=3R2=R2/3 C. R1=R2/4=4R214．图示电路中，U=-10V，则 6V 电压源发出的功率为_____W。A.9.6B.-9.6 C.图示电路中，A、B 两点间的电压UAB为_____。A. -1 VB. +2V D.+3V16．图示电路中，U=2V，则 6V 电压源发出的功率为_____W。A. 2.4B.-9.6 C. 图示电路中，A、B 两点间的电压 UAB为_____。A.+1V D.+2V18．如图示电路，求 R1支路电流，正确的公式是______。A. B. C. 19．如图示电路，下列回路方程正确的公式是______。A. B. C. 20．如图所示电路，I1＝______。A. 2A B.-1A C. 1.5A D. 0.5A21．图示电路中，下列关系中正确的是_______________。A. B. C. D.22．图示电路中，下列关系中正确的是_______________。A. B. C.23．图示电路中电压Ｕ ab为_____V。A. -16 B. 16 C. 21 ...
