电工基础第2章考题

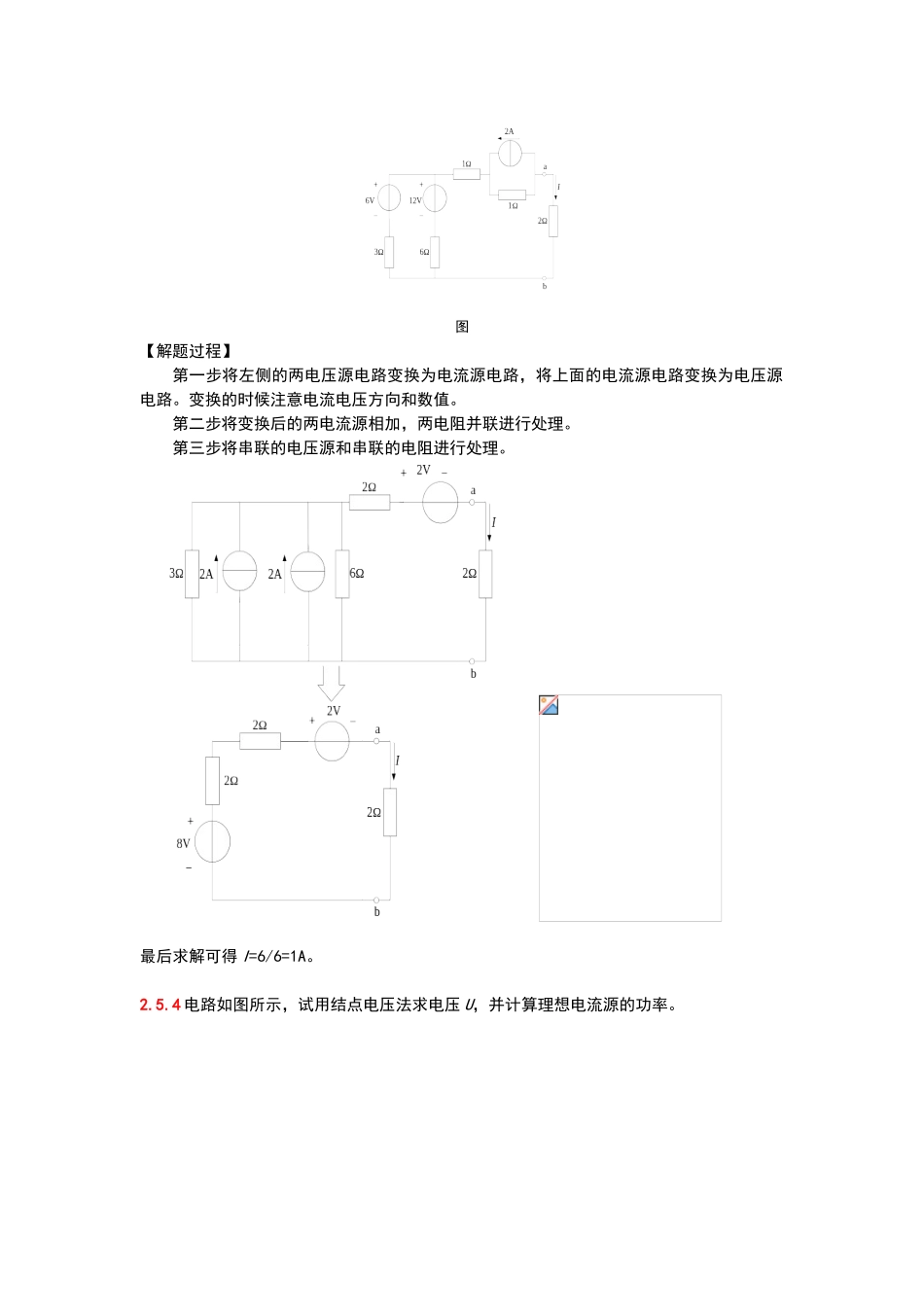

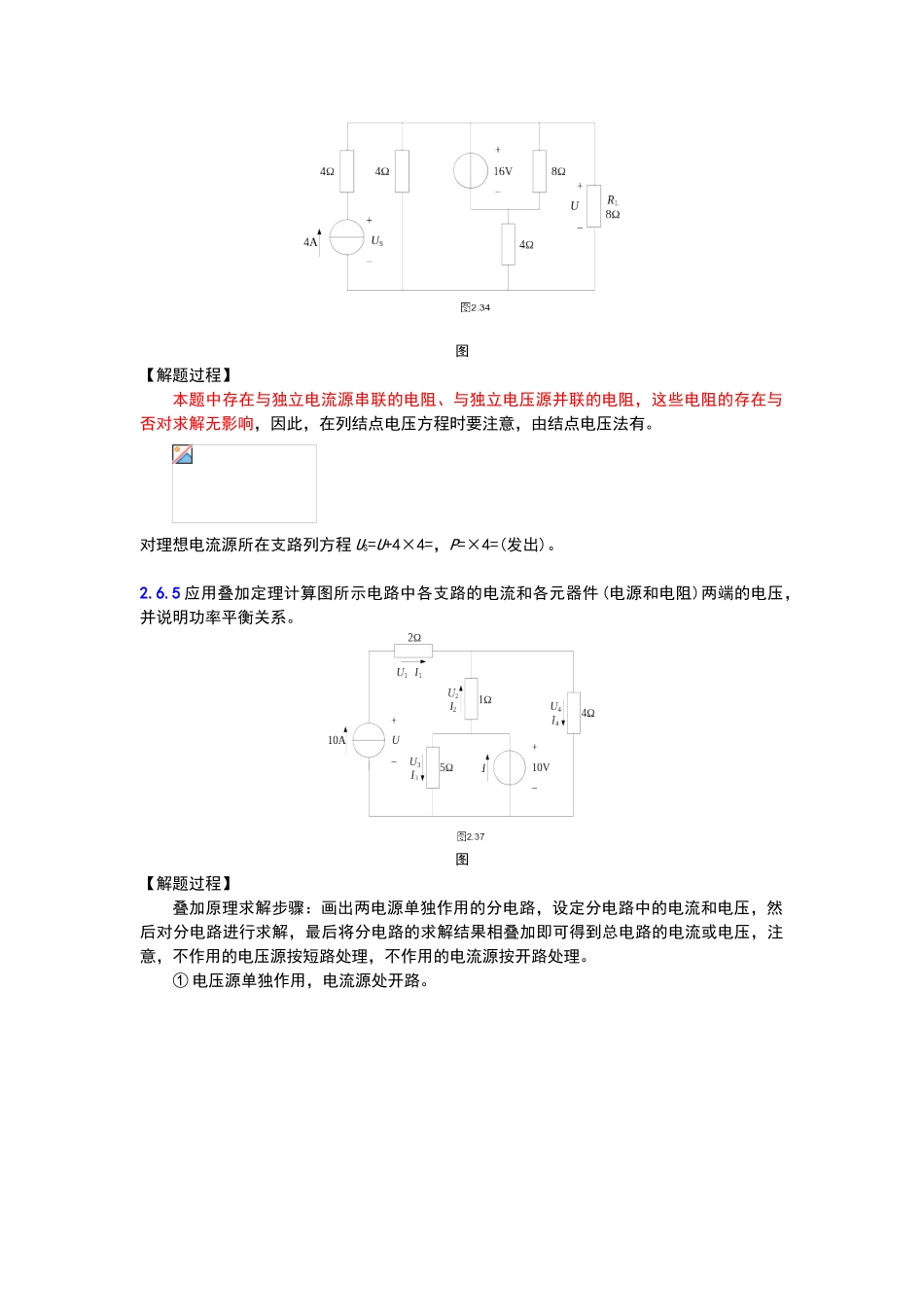

2.3.7 计算图所示电路中的电流 I3 。图【解题过程】将右侧的电流源与电阻的并联变换为电压源与电阻的串联，可将电流源等效变换为电压源，结果如图 1 所示，然后再将两串联电压源进行合并，结果如图 2 所示。最终计算可得：I3=3/(2+(1//1))/2=。2.3.8 计算图中的电压 U5 。图【解题过程】将电路左侧进行变换如下图后，可以看出为两结点电路，可直接采纳结点电压法求解即可。U5=(2/+15/3)/(1/3+1/1+1/=45/19V=。2.3.9 试用电压源与电流源等效变换的方法计算图中 2Ω 电阻中的电流 I。图【解题过程】第一步将左侧的两电压源电路变换为电流源电路，将上面的电流源电路变换为电压源电路。变换的时候注意电流电压方向和数值。第二步将变换后的两电流源相加，两电阻并联进行处理。第三步将串联的电压源和串联的电阻进行处理。 最后求解可得 I=6/6=1A。2.5.4 电路如图所示，试用结点电压法求电压 U，并计算理想电流源的功率。图【解题过程】本题中存在与独立电流源串联的电阻、与独立电压源并联的电阻，这些电阻的存在与否对求解无影响，因此，在列结点电压方程时要注意，由结点电压法有。对理想电流源所在支路列方程 US=U+4×4=，P=×4=(发出)。2.6.5 应用叠加定理计算图所示电路中各支路的电流和各元器件(电源和电阻)两端的电压，并说明功率平衡关系。图【解题过程】叠加原理求解步骤：画出两电源单独作用的分电路，设定分电路中的电流和电压，然后对分电路进行求解，最后将分电路的求解结果相叠加即可得到总电路的电流或电压，注意，不作用的电压源按短路处理，不作用的电流源按开路处理。① 电压源单独作用，电流源处开路。此时有，；，；，，，；② 当电流源单独作用时，电压源处短路。此时有，，，，，，，，，；③ 叠加后得 I1=10A，U1=20V，I2=-6A，U2=-6V，I3=2A，U3=10V，I4=4A，U4=16V，I=-4A，U=36V。电流源功率为 360W 电流从“+”流出，为电源，发出功率；电压源的电流从“+”流入，为 负 载 ， 吸 收 功 率 40W ； 2Ω 电 阻 P1=U1I1=200W ， 1Ω 电 阻 P2=U2I2=36W ， 5Ω 电 阻P3=U3I3=20W，4Ω 电阻 P4=U4I4=64W，电阻全部是吸收功率，显然 P 发=P 吸，功率平衡。2.7.8 用戴维宁定理和诺顿定理分别计算图所示桥式电路中电阻 R1上的电流。图【解题过程】(1)戴维宁定理。① 断开被求支路，求开路电压 UOC，电路图如下所示。UOC=10-2×4=2V。② 求等效电阻 Req。Req=R2=4Ω。③...
