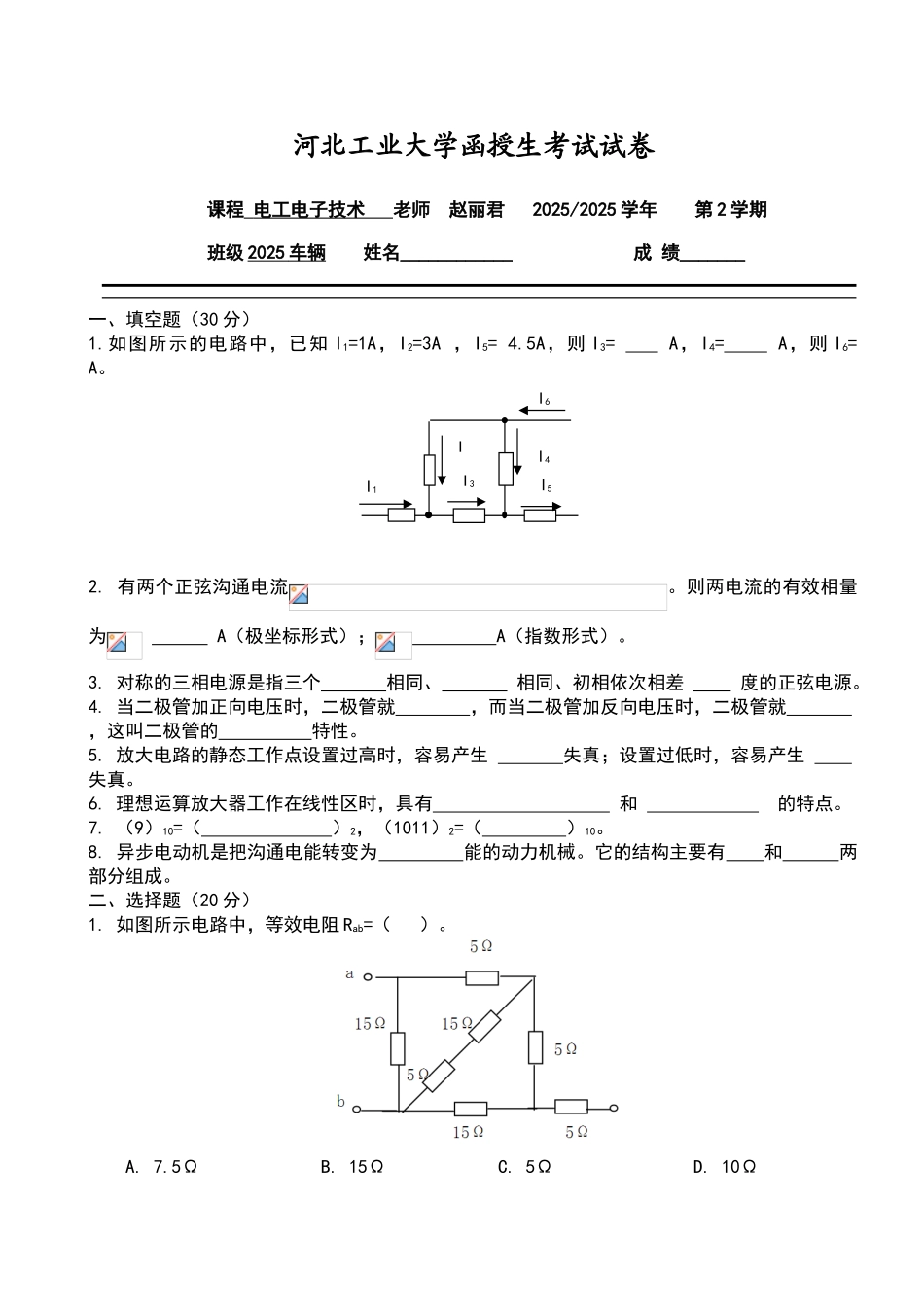

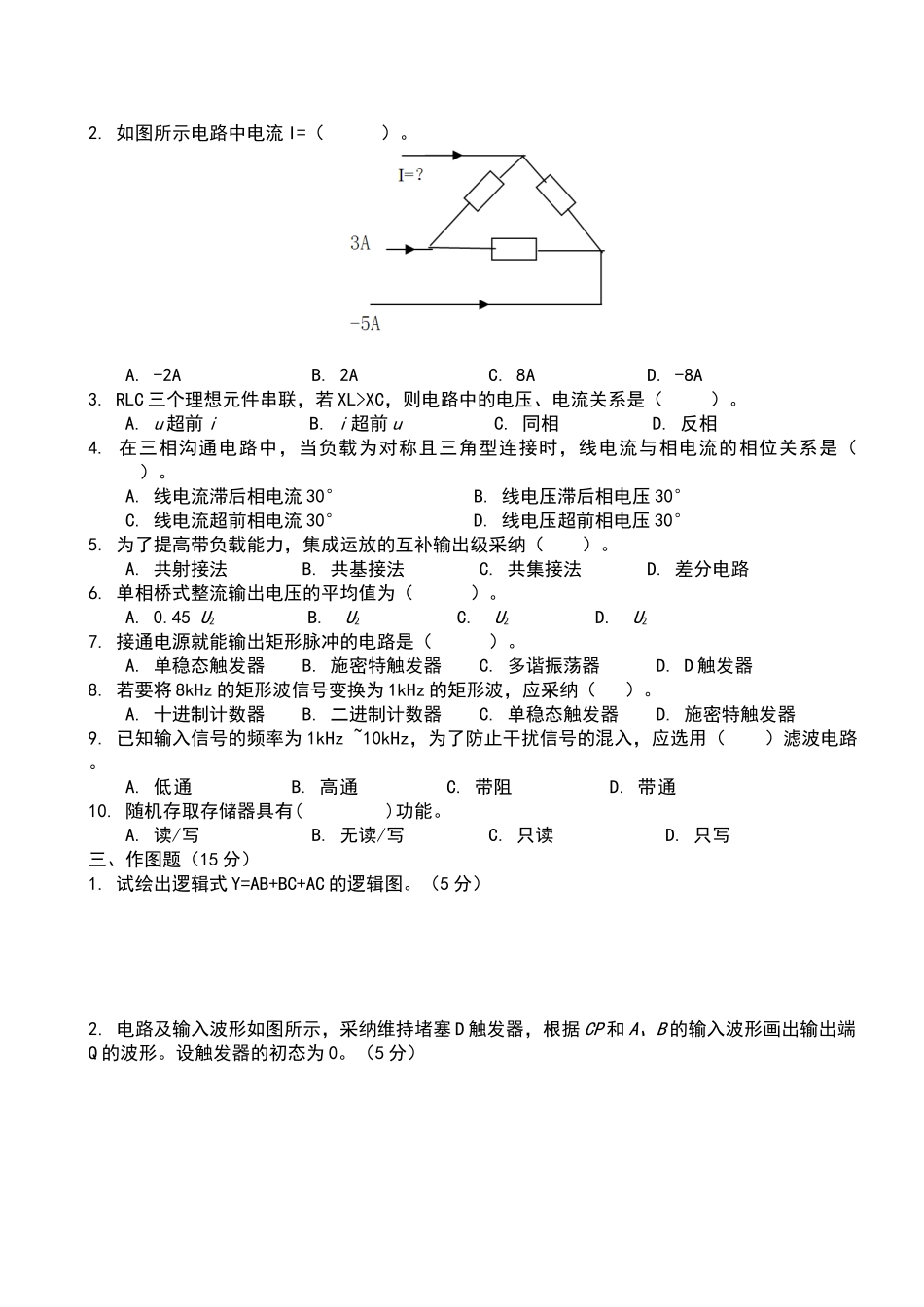

河北工业大学函授生考试试卷课程 电工电子技术 老师 赵丽君 2025/2025 学年 第 2 学期班级 2025 车辆 姓名____________ 成 绩_______ 一、填空题（30 分）1.如图所示的电路中，已知 I1=1A，I2=3A ，I5= 4.5A，则 I3= A，I4= A，则 I6= A。2. 有两个正弦沟通电流。则两电流的有效相量为 A（极坐标形式）； A（指数形式）。3. 对称的三相电源是指三个 相同、 相同、初相依次相差 度的正弦电源。4. 当二极管加正向电压时，二极管就 ，而当二极管加反向电压时，二极管就 ，这叫二极管的 特性。5. 放大电路的静态工作点设置过高时，容易产生 失真；设置过低时，容易产生 失真。6. 理想运算放大器工作在线性区时，具有 和 的特点。7. （9）10=（ ）2，（1011）2=（ ）10。8. 异步电动机是把沟通电能转变为 能的动力机械。它的结构主要有 和 两部分组成。二、选择题（20 分）1. 如图所示电路中，等效电阻 Rab=（ ）。A. 7.5Ω B. 15Ω C. 5Ω D. 10ΩI6I5I1I2I3I42. 如图所示电路中电流 I=（ ）。A. -2A B. 2A C. 8A D. -8A 3. RLC 三个理想元件串联，若 XL>XC，则电路中的电压、电流关系是（ ）。 A. u 超前 i B. i 超前 u C. 同相 D. 反相4. 在三相沟通电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（ ）。A. 线电流滞后相电流 30° B. 线电压滞后相电压 30°C. 线电流超前相电流 30° D. 线电压超前相电压 30°5. 为了提高带负载能力，集成运放的互补输出级采纳（ ）。A. 共射接法 B. 共基接法 C. 共集接法 D. 差分电路6. 单相桥式整流输出电压的平均值为（ ）。A. 0.45 U2 B. U2 C. U2 D. U27. 接通电源就能输出矩形脉冲的电路是（ ）。 A. 单稳态触发器 B. 施密特触发器 C. 多谐振荡器 D. D 触发器8. 若要将 8kHz 的矩形波信号变换为 1kHz 的矩形波，应采纳（ ）。 A. 十进制计数器 B. 二进制计数器 C. 单稳态触发器 D. 施密特触发器9. 已知输入信号的频率为 1kHz ~10kHz，为了防止干扰信号的混入，应选用（ ）滤波电路 。A. 低通 B. 高通 C. 带阻 D. 带通10. 随机存取存储器具有( )功能。A. 读/写 B. 无读/写 C. 只读 D. 只写三、作图题（15 分）1. 试绘出逻辑式 Y=AB+BC+AC 的逻辑图。（5 分）2. 电路及输入波形如图所示，采纳维持堵塞 D 触发器...
