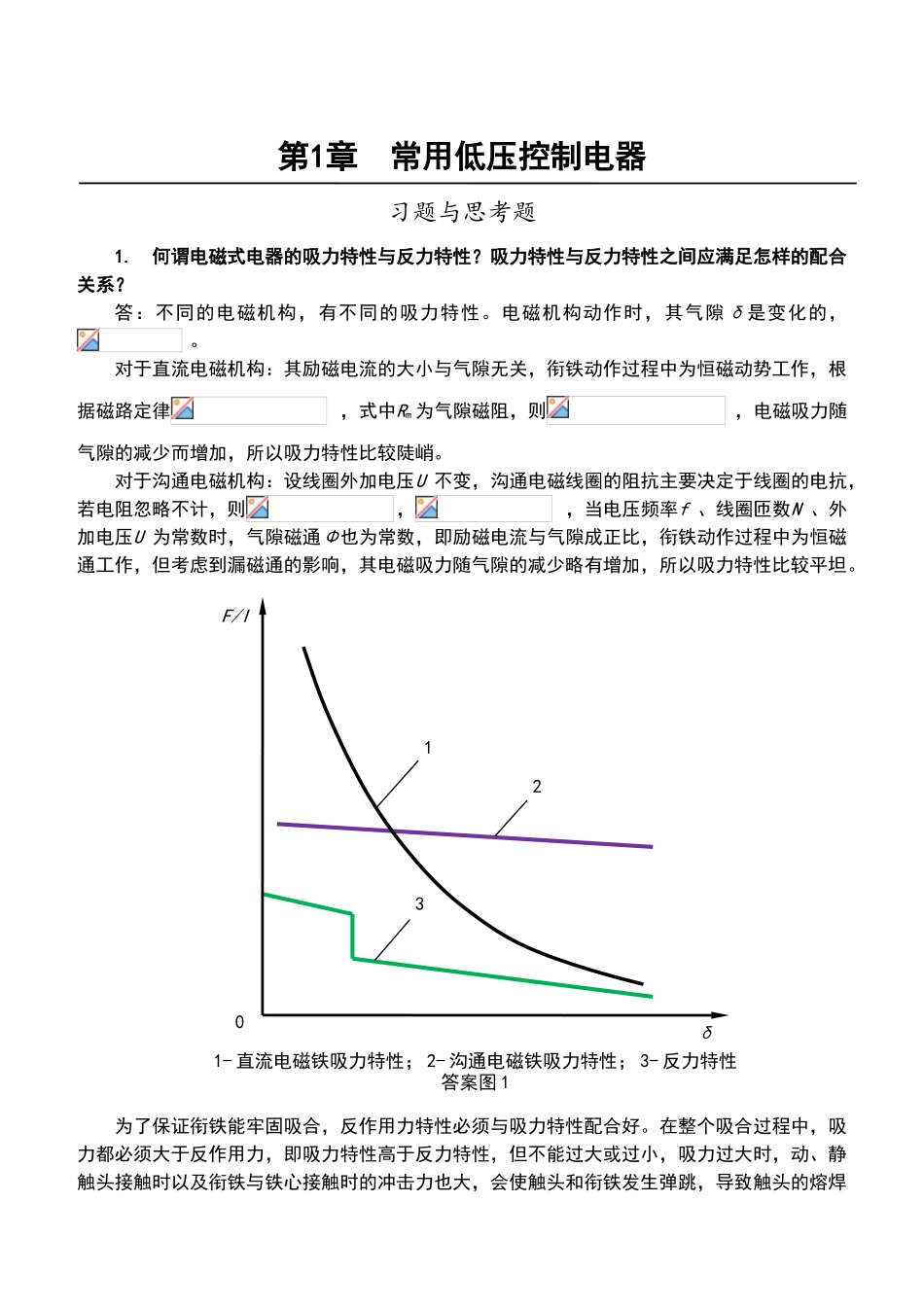

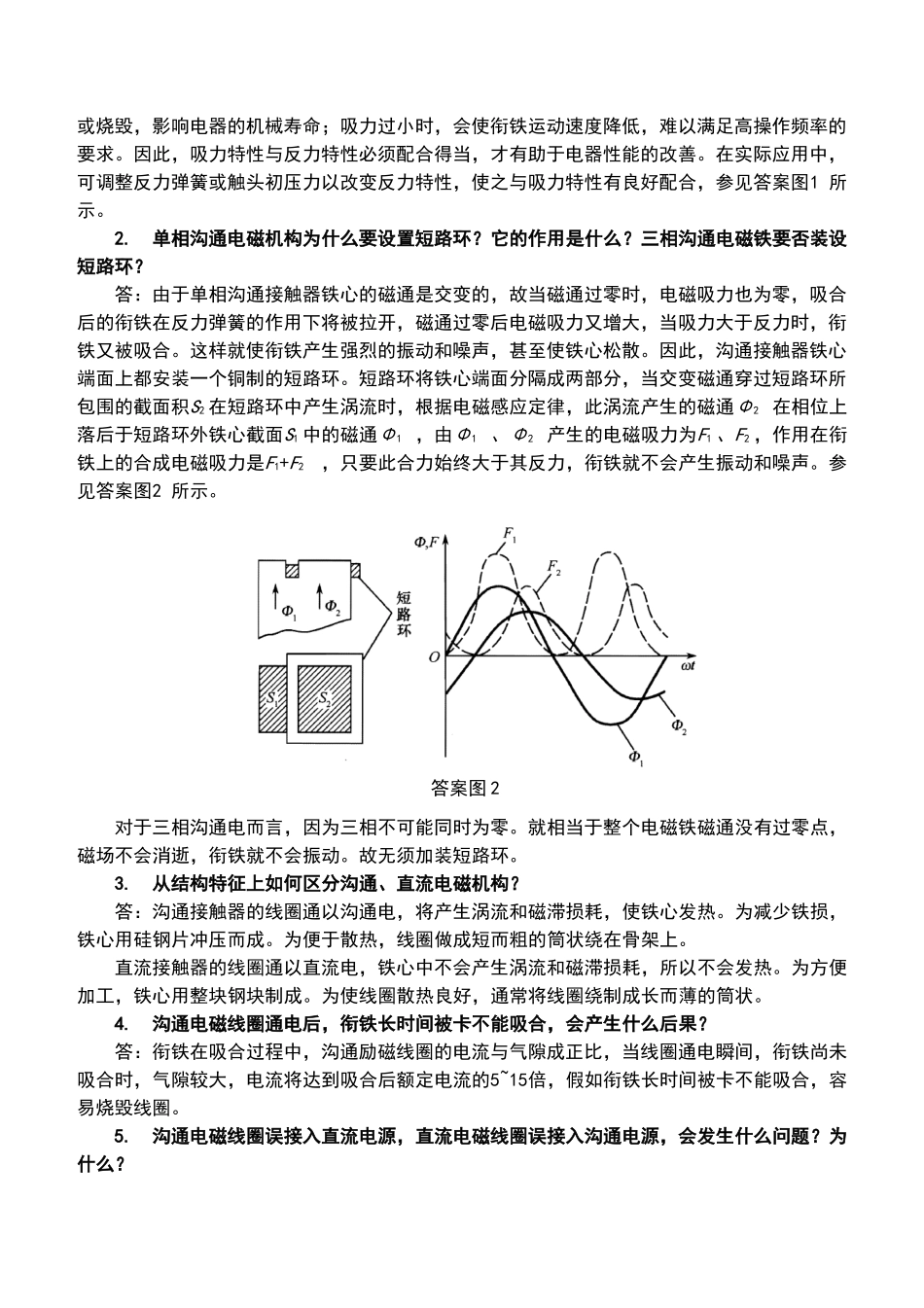

第1章常用低压控制电器习题与思考题1. 何谓电磁式电器的吸力特性与反力特性？吸力特性与反力特性之间应满足怎样的配合关系？答：不同的电磁机构，有不同的吸力特性。电磁机构动作时，其气隙δ是变化的，。对于直流电磁机构：其励磁电流的大小与气隙无关，衔铁动作过程中为恒磁动势工作，根据磁路定律，式中Rm 为气隙磁阻，则，电磁吸力随气隙的减少而增加，所以吸力特性比较陡峭。对于沟通电磁机构：设线圈外加电压U 不变，沟通电磁线圈的阻抗主要决定于线圈的电抗，若电阻忽略不计，则，，当电压频率f 、线圈匝数N 、外加电压U 为常数时，气隙磁通Φ也为常数，即励磁电流与气隙成正比，衔铁动作过程中为恒磁通工作，但考虑到漏磁通的影响，其电磁吸力随气隙的减少略有增加，所以吸力特性比较平坦。为了保证衔铁能牢固吸合，反作用力特性必须与吸力特性配合好。在整个吸合过程中，吸力都必须大于反作用力，即吸力特性高于反力特性，但不能过大或过小，吸力过大时，动、静触头接触时以及衔铁与铁心接触时的冲击力也大，会使触头和衔铁发生弹跳，导致触头的熔焊1- 直流电磁铁吸力特性； 2- 沟通电磁铁吸力特性； 3- 反力特性答案图 1F/Iδ0123或烧毁，影响电器的机械寿命；吸力过小时，会使衔铁运动速度降低，难以满足高操作频率的要求。因此，吸力特性与反力特性必须配合得当，才有助于电器性能的改善。在实际应用中，可调整反力弹簧或触头初压力以改变反力特性，使之与吸力特性有良好配合，参见答案图1 所示。2. 单相沟通电磁机构为什么要设置短路环？它的作用是什么？三相沟通电磁铁要否装设短路环？答：由于单相沟通接触器铁心的磁通是交变的，故当磁通过零时，电磁吸力也为零，吸合后的衔铁在反力弹簧的作用下将被拉开，磁通过零后电磁吸力又增大，当吸力大于反力时，衔铁又被吸合。这样就使衔铁产生强烈的振动和噪声，甚至使铁心松散。因此，沟通接触器铁心端面上都安装一个铜制的短路环。短路环将铁心端面分隔成两部分，当交变磁通穿过短路环所包围的截面积S2 在短路环中产生涡流时，根据电磁感应定律，此涡流产生的磁通Φ2 在相位上落后于短路环外铁心截面S1 中的磁通Φ1 ，由Φ1 、Φ2 产生的电磁吸力为F1 、F2 ，作用在衔铁上的合成电磁吸力是F1+F2，只要此合力始终大于其反力，衔铁就不会产生振动和噪声。参见答案图2 所示。对于三相沟通电而言，因为三相不可能同时为零。就相当于整个电磁铁磁通没有过零点，磁场...
