第十六章《电压-电阻》单元测试题VIP专享

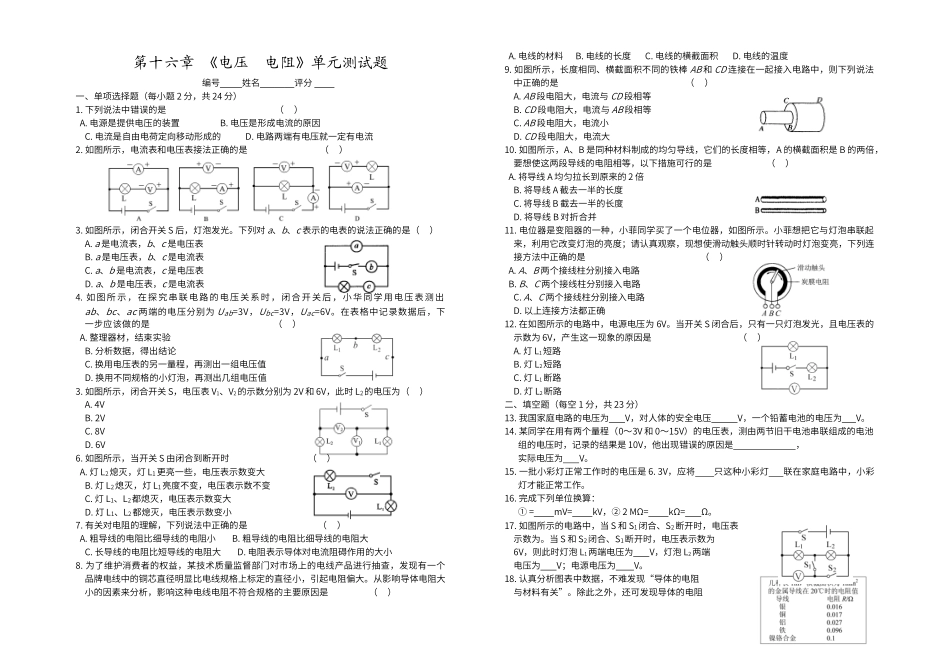

第十六章 《电压 电阻》单元测试题编号 姓名 评分 一、单项选择题（每小题 2 分，共 24 分）1. 下列说法中错误的是 （ ） A. 电源是提供电压的装置 B. 电压是形成电流的原因C. 电流是自由电荷定向移动形成的 D. 电路两端有电压就一定有电流2. 如图所示，电流表和电压表接法正确的是 （ ）3. 如图所示，闭合开关 S 后，灯泡发光。下列对 a、b、c 表示的电表的说法正确的是（ ）A. a 是电流表，b、c 是电压表B. a 是电压表，b、c 是电流表C. a、b 是电流表，c 是电压表D. a、b 是电压表，c 是电流表4. 如图所示，在探究串联电路的电压关系时，闭合开关后，小华同学用电压表测出ab、bc、ac 两端的电压分别为 Uab=3V，Ubc=3V，Uac=6V。在表格中记录数据后，下一步应该做的是 （ ） A. 整理器材，结束实验B. 分析数据，得出结论C. 换用电压表的另一量程，再测出一组电压值D. 换用不同规格的小灯泡，再测出几组电压值3. 如图所示，闭合开关 S，电压表 V1、V2的示数分别为 2V 和 6V，此时 L2的电压为（ ）A. 4VB. 2VC. 8VD. 6V6. 如图所示，当开关 S 由闭合到断开时 （ ） A. 灯 L2熄灭，灯 L1更亮一些，电压表示数变大B. 灯 L2熄灭，灯 L1亮度不变，电压表示数不变C. 灯 L1、L2都熄灭，电压表示数变大D. 灯 L1、L2都熄灭，电压表示数变小7. 有关对电阻的理解，下列说法中正确的是 （ ） A. 粗导线的电阻比细导线的电阻小 B. 粗导线的电阻比细导线的电阻大C. 长导线的电阻比短导线的电阻大 D. 电阻表示导体对电流阻碍作用的大小 8. 为了维护消费者的权益，某技术质量监督部门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径小，引起电阻偏大。从影响导体电阻大小的因素来分析，影响这种电线电阻不符合规格的主要原因是 （ ） A. 电线的材料 B. 电线的长度 C. 电线的横截面积 D. 电线的温度9. 如图所示，长度相同、横截面积不同的铁棒 AB 和 CD 连接在一起接入电路中，则下列说法中正确的是 （ ）A. AB 段电阻大，电流与 CD 段相等 B. CD 段电阻大，电流与 AB 段相等C. AB 段电阻大，电流小D. CD 段电阻大，电流大10. 如图所示，A、B 是同种材料制成的均匀导线，它们的长度相等，A 的横截面积是 B 的两倍，要想使这两段导线的电阻相等，以下措施可行的是 （ ） A. 将导线 A ...
